МАССА-К TB-M-150.2-A3 [6/12] Сборка

6 РЭ ТВ_ (Редакция 6.2) 2014

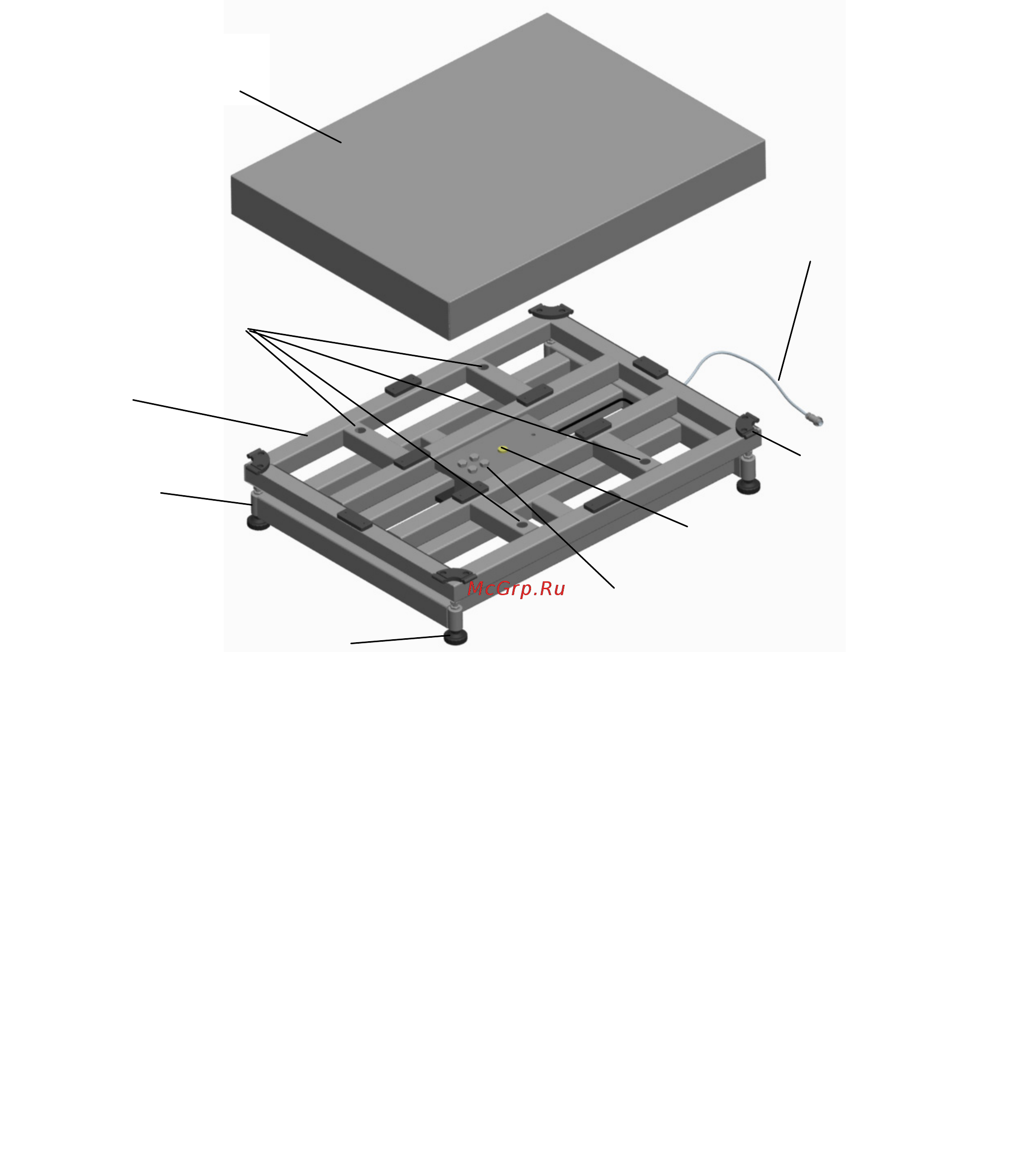

Рис. 4.2 - Модуль взвешивающий ТВ-М_

5 Сборка

Инструменты, необходимые для сборки:

- ключ S4 для винтов с внутренним шестигранником ГОСТ 11737-93;

- ключ S6 для винтов с внутренним шестигранником ГОСТ 11737-93 (для сборки мо-

дуля ТВ-S);

- ключ гаечный S17 ГОСТ 11737-93 (для сборки модуля ТВ-М).

5.1 Распаковать модуль.

5.2 Снять грузоприемную платформу. Вынуть транспортировочные вкладыши (Рис. 5.1).

5.3 Ввернуть регулировочные опоры.

5.4 В модуле ТВ-S срезать и удалить транспортировочную ленту и вывернуть два

транспортировочных винта-упора, вращая их только против часовой стрелки.

5.4.1 Сборка весов ТВ-S, ТВ-М без стойки

• Соединить кабель модуля с терминалом.

• Установить терминал в удобном для работы месте (см. руководство по эксплуатации

терминала).

• Установить грузоприемную платформу.

При необходимости увеличения расстояния между модулем и терминалом используй-

те удлинительный кабель (5м), имеющийся в комплекте модуля.

Резиновые

амортизаторы

(12 шт.)

Ампула

уровня

Винты

крепления датчика

Кабель

Регулировочная опора

с контргайкой (4 шт.)

Места установки транспор-

тировочных вкладышей

(4 шт.)

Корпус

Грузоприемная

платформа

Основание

Вращение транспортировочных винтов-упоров по часовой стрелке может

привести к деформации датчика и выходу модуля из строя.
