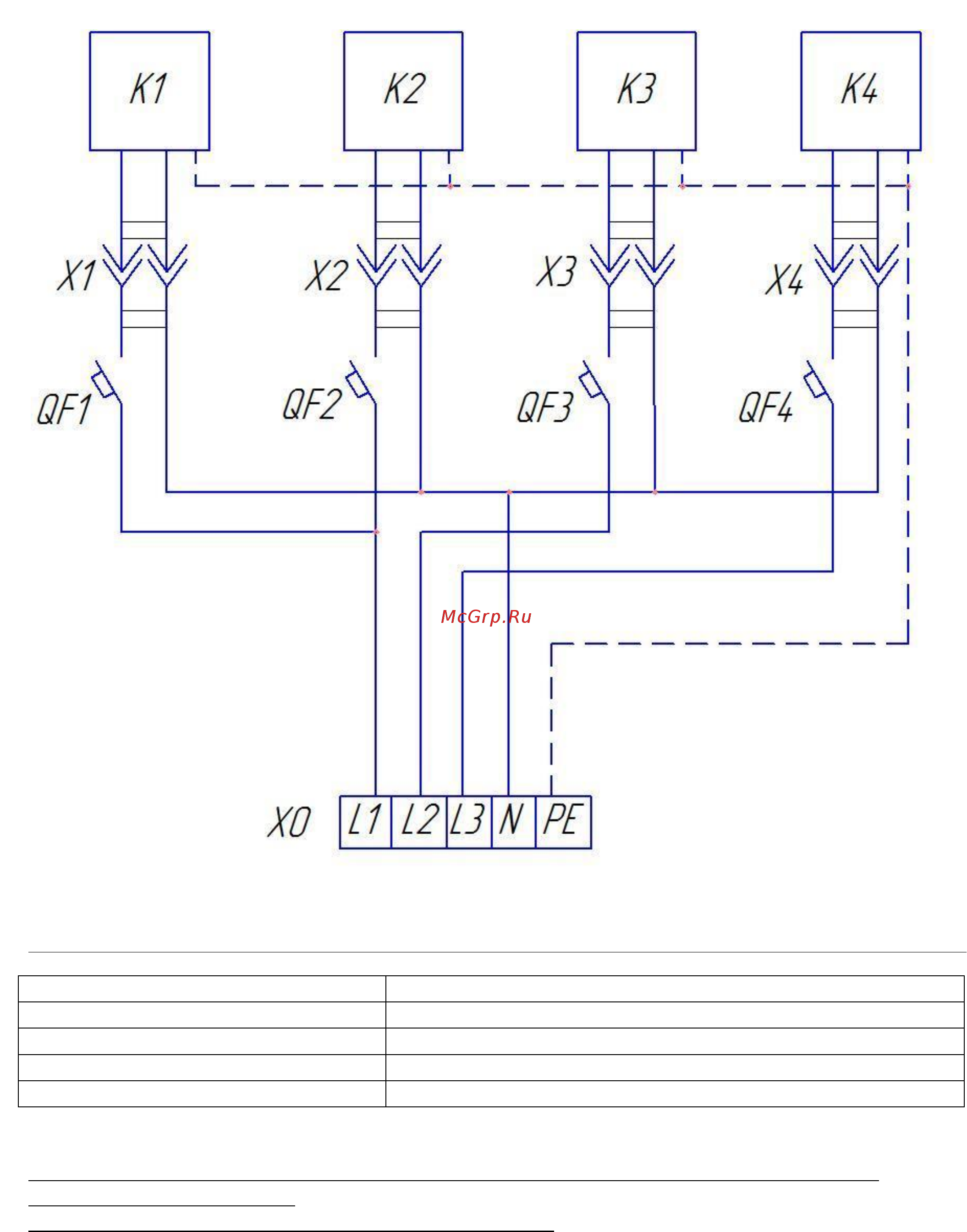

Схема электрическая принципиальная ПЭИ-4D
Позиция
Наименование
К1, К2, K2,K3
Конфорка индукционная 3,5 кВт с блоком управления
QF1QF2QF3QF4
Автоматический выключатель ВА-47-29 16А
XO
Клемный блок КБ 63-6П (06)
X1X2X3X4
Штепсельный разъём
При установке необходимо наличие общего трехфазного автоматического выключателя с
номинальным током 40-63А.
Автоматический выключатель с плитой не поставляется.
