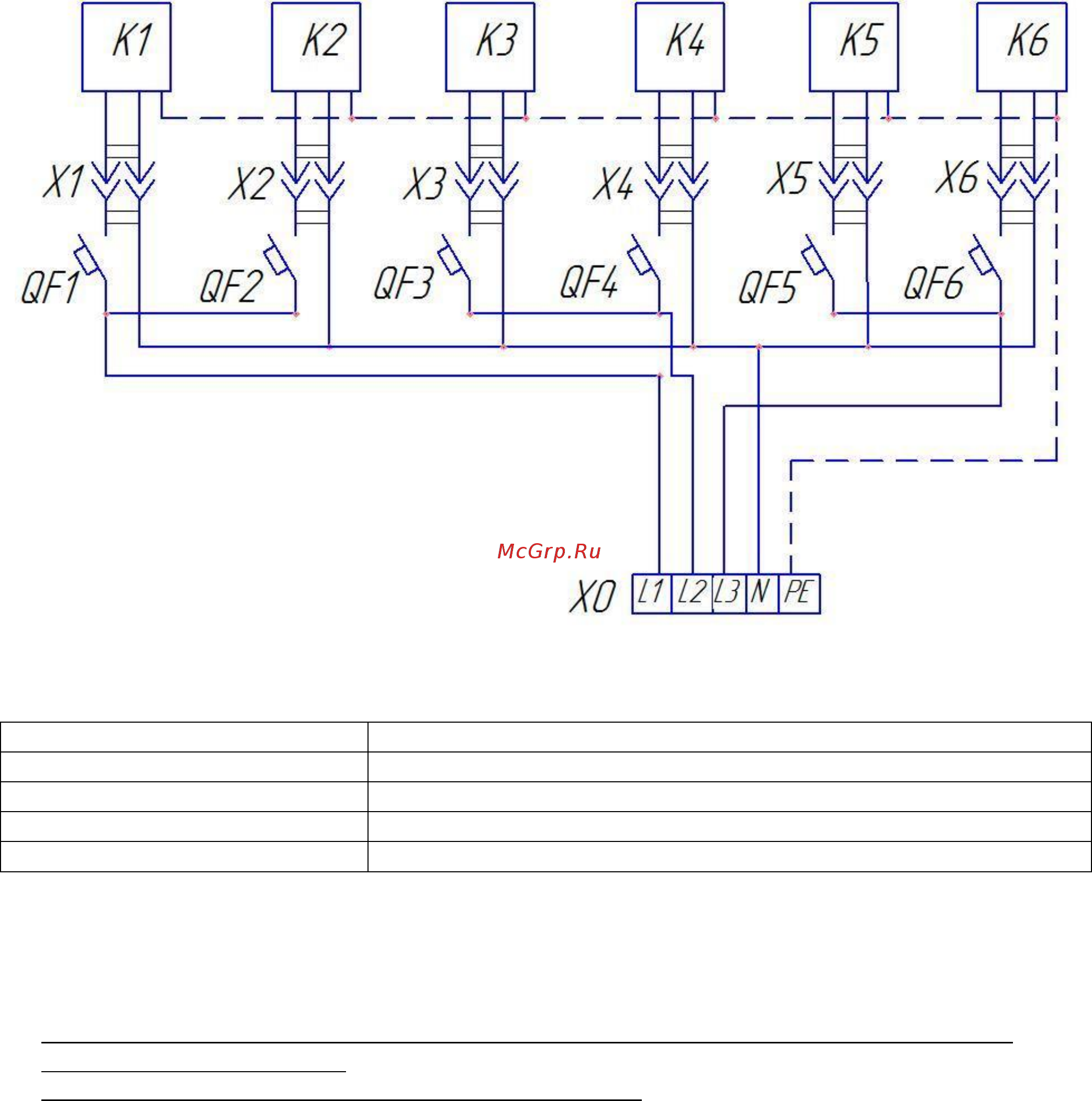

Схема электрическая принципиальная ПЭИ-6D
Позиция
Наименование
К1, К2, K2, K3, К4, К5, К6
Конфорка индукционная 3,5 кВт с блоком управления
QF1QF2QF3QF4 QF5 QF6
Автоматический выключатель ВА-47-29 16А
XO
Клемный блок КБ 63-6П (06)
X1X2X3X4Х5Х6
Штепсельный разъём
При установке необходимо наличие общего трехфазного автоматического выключателя с
номинальным током 40-63А.
Автоматический выключатель с плитой не поставляется.
