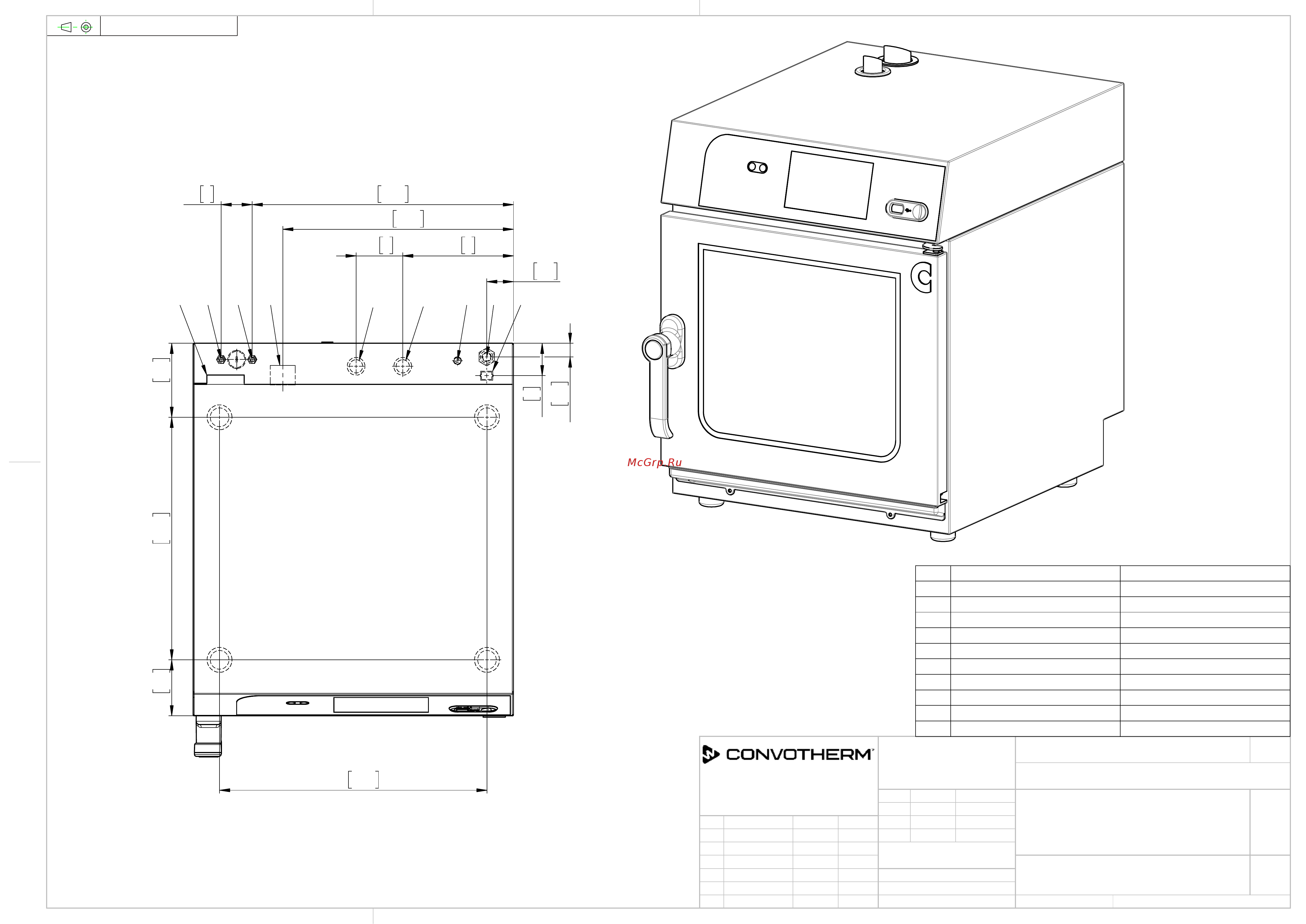

Convotherm Mini easyTouch 6.06 + [2/4] Anschlusspositionen an der unterseite connection positions at the bottom side
![Convotherm Mini easyTouch 6.06 + [2/4] Anschlusspositionen an der unterseite connection positions at the bottom side](/views2/1338872/page2/bg2.png)
52 2
22 0,9
119 4,790 3,5
43 1,7
178 7
371 14,6
420 16,5
M NG DF EC
A
B
390 15,4
430 16,9
75 3
50 2
Projektionsmethode 1
General Tolerance
Size
A3
App.
Ckd.
Drawn
Project CONVOTHERM
All dimensions in mm [inch].
Do not scale
Filename
Version: 9
ISO 2768-vL
6.06 mini Standard/easyTouch Right-hinged
Z-Freigabe
Date
aneumeieMar 12, 18
00
Name
RemarksRev
Name
22.02.2018
kstroh
Date
1:5
2 of 4
Scale
Sheet
DRG.No.
Material
Revision
Stock Size
00.
Description
Repl. for 00049285_6.06_RA_FN
6.06 mini Standard /
easyTouch Rechtsanschlag
9731300
9731300Model No.
aneumeie
Mar 12, 18
© 2018
Telefon: +49 (0)8847 67-0
Fax: +49 (0) 8847 414
Convotherm Elektrogeräte GmbH
Talstraße 35
82436 Eglfing, Deutschland
Anschlusspositionen an der Unterseite
Connection positions at the bottom side
Ansicht von oben / view from above
A
Wasseranschl
uss Weic
hwasser G 3/4''
Water connection soft water G 3/4"
B
Wasseranschluss Kaltwasser G 3/4'' Water connection cold water G 3/4"
C
Abwasseranschluss DN40 (Ø40) Drain connection DN40 (Ø40 [1,6"])
D
Elektroanschluss Electrical connection
E
Potenzialausgleich Equipotential bonding
F
Klarspüleranschluss Rinse aid connection
G
Reinigeranschluss Cleaning agent connection
H
Abluftstutzen Air Vent
I
Unterdrucksicherung Vacuum relief valve
M
Überlauf 60x20 Safety overflow
N
Ethernet Anschluss RJ45 Ethernet connection RJ45
