Convotherm Mini easyTouch 6.06 + [3/4] Ansichten 6 6 mini easytouch gerätetür rechtsanschlag views 6 6 mini easytouch right hinged unit door
![Convotherm Mini easyTouch 6.06 + [3/4] Ansichten 6 6 mini easytouch gerätetür rechtsanschlag views 6 6 mini easytouch right hinged unit door](/views2/1338872/page3/bg3.png)

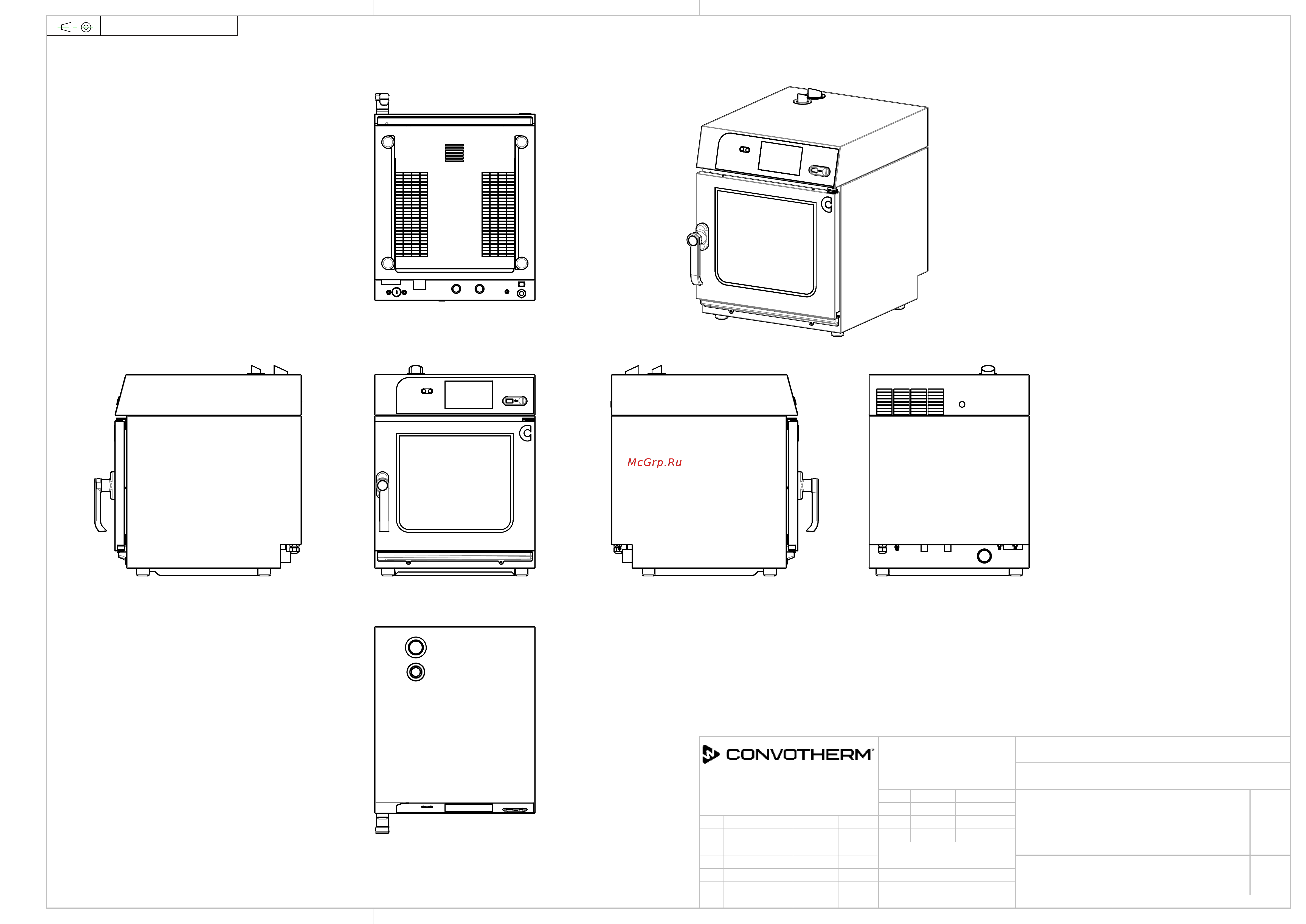

Ansichten 6.06 mini easyTouch Gerätetür-Rechtsanschlag / Views 6.06 mini easyTouch Right-hinged unit door
Projektionsmethode 1
General Tolerance
Size
A3
App.
Ckd.
Drawn
Project CONVOTHERM
All dimensions in mm [inch].
Do not scale
Filename
Version: 9
ISO 2768-vL
6.06 mini Standard/easyTouch Right-hinged
Z-Freigabe
Date
aneumeieMar 12, 18
00
Name
RemarksRev
Name
22.02.2018
kstroh
Date
1:10
3 of 4
Scale
Sheet
DRG.No.
Material
Revision
Stock Size
00.
Description
Repl. for 00049285_6.06_RA_FN
6.06 mini Standard /
easyTouch Rechtsanschlag
9731300
9731300Model No.
aneumeie
Mar 12, 18
© 2018
Telefon: +49 (0)8847 67-0
Fax: +49 (0) 8847 414
Convotherm Elektrogeräte GmbH
Talstraße 35
82436 Eglfing, Deutschland
