28

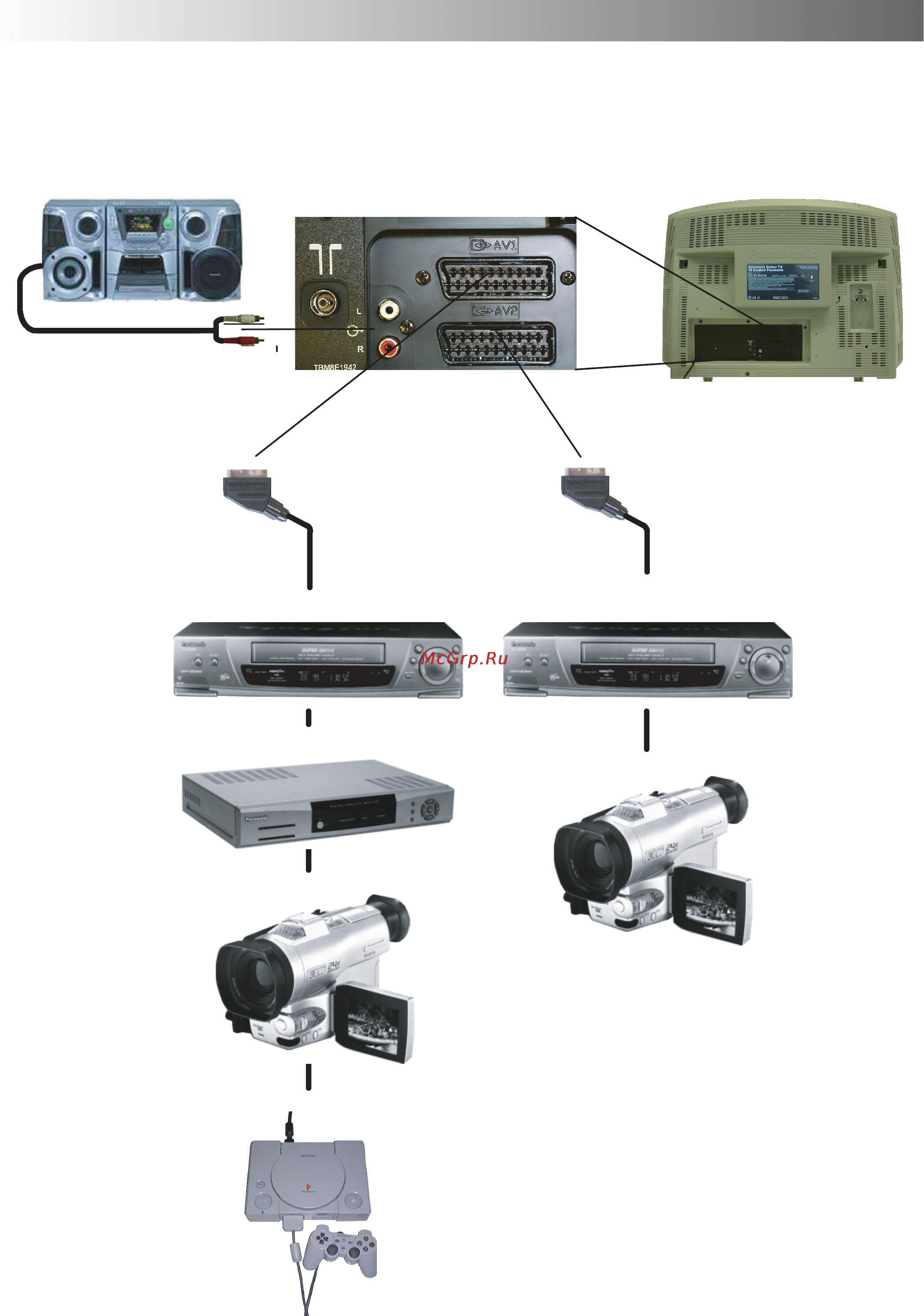

Тыловой 21-штырьковый разъем SCART AV1/AV2 (S) и выходные аудио
терминалы RCA
АУДИО/ВИДЕО (AV) ПОДКЛЮЧЕНИЯ
СИСТЕМА HI-FI
Аудио кабели 2 х RCA
Выходной сигнал
из разъемов
L-R AUDIO OUT
Кабель SCART
Входной/выходной
сигнал из разъема
AV1 SCART
Входной/выходной
сигнал из разъема
AV2 SCART
Данные Q-Link
Кабель SCART
ВИДЕОМАГНИТОФОН
ВИДЕОМАГНИТОФОН
ВИДЕОМАГНИТОФОН S-VIDEO
ВИДЕОМАГНИТОФОН, СОВМЕСТИМЫЙ С ФУНКЦИЕЙ Q-LINK
СОПУТСТВУЮЩИЙ РЕСИВЕР
КАМЕРА
КАМЕРА S-VIDEO
ИГРОВАЯ ПРИСТАВКА / КОМПЬЮТЕР (RGB)
Примечания:
Представленные на рисунке дополнительное оборудование и кабели не
входят в комплект поставки телевизора.
Не подсоединяйте к данному телевизору компьютер с выходом TTL (5В).
