IT
1
2
12

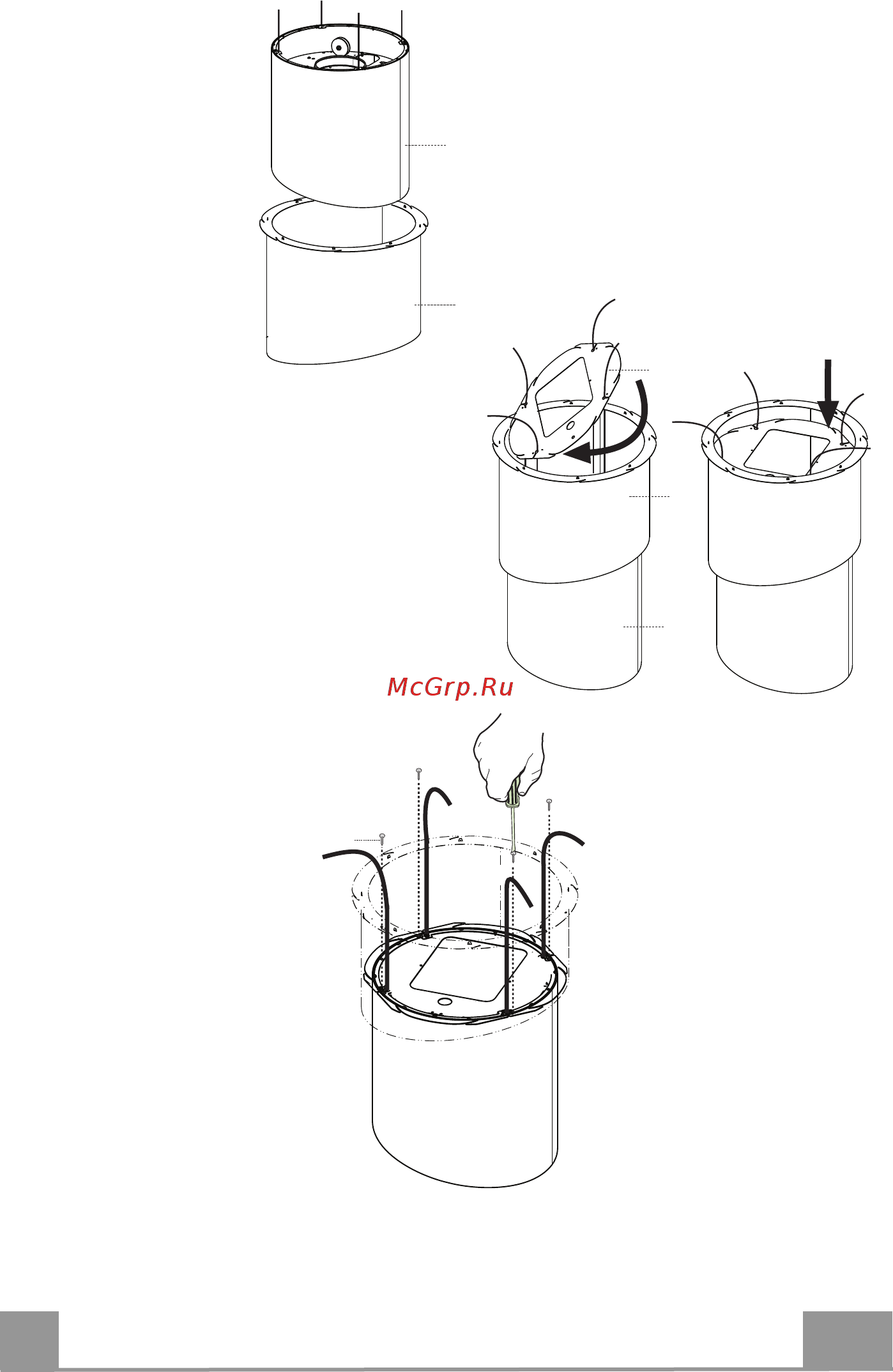

FISSAGGIO (CORPO CAPPA + CORPO CAPPA INTERMEDIO)
• Infilare il Corpo Cappa
1 nel Corpo Cappa
Intermedio 2.
• Prendere il Pannello superiore Corpo Cappa 5
e inserirlo come indicato in figura.
Attenzione
il Pannello superiore Corpo Cappa 5
va inserito
mettendo dentro prima un lato e poi l’altro
sfruttando i lati smussati e facendo attenzione a
non danneggiare i Cavi che devono passare
sulle apposite asole.
• Abbassare il pannello finche
non si appoggia sul Corpo
Cappa 1, quindi, avvitarlo al
con le 4 Viti 12c in dotazione.
1
2
12c
a
b
1
2
5
