IT
1
4
14
COLLEGAMENTO CAVI CAPPA-PIASTRA
N.B. Prima di proseguire con l’Installazione è necessario portare la Cappa all’altezza
di almeno 650 mm dal piano di cottura con un supporto o con l’aiuto di una
seconda persona.
Questo accorgimento è fondamentale in quanto andremo a collegare i Cavi della Cappa
alla Piastra montata sul soffitto necessariamente senza avere il peso della Cappa che
gravi sulla struttura.

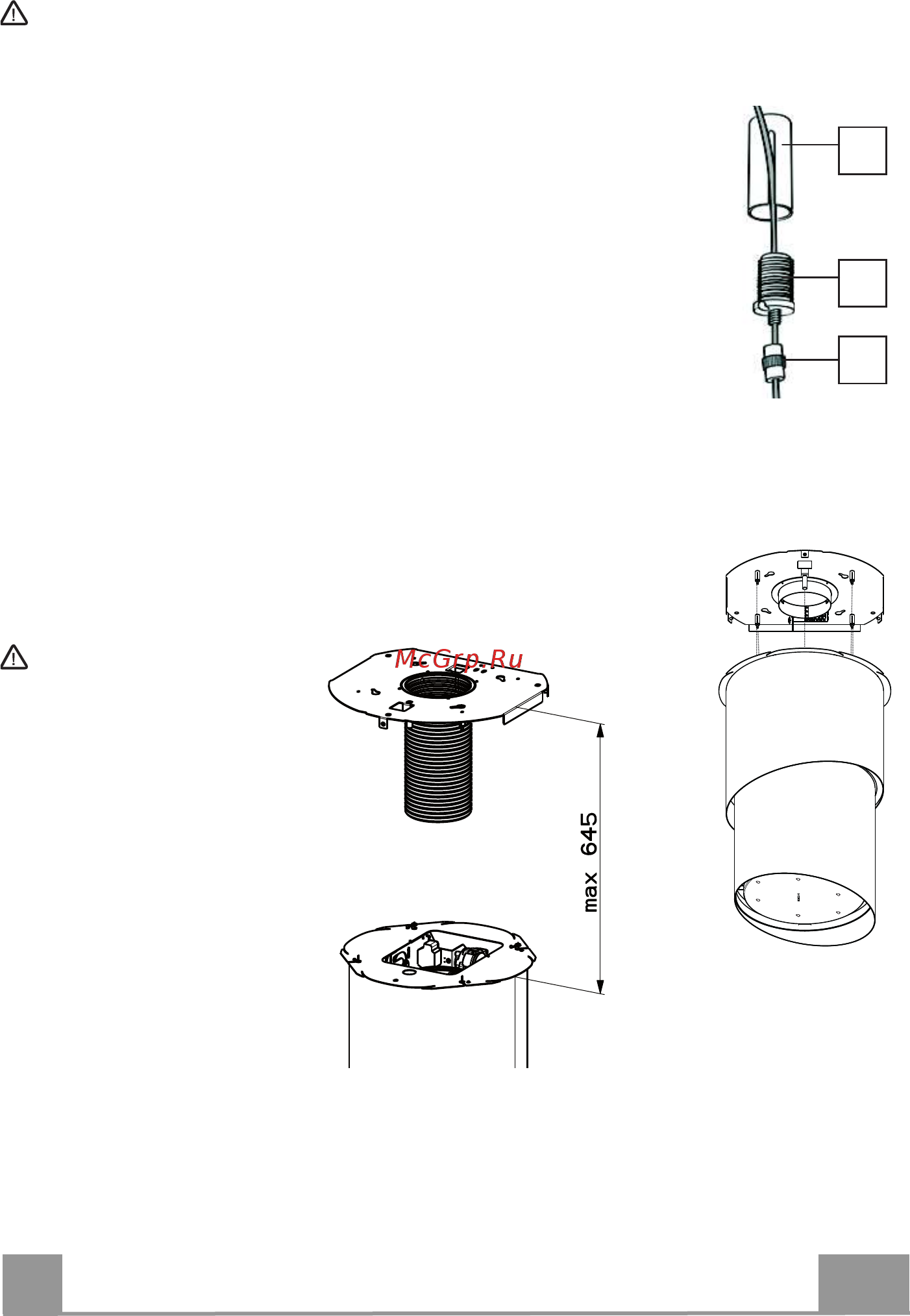

Il sistema di fissaggio dei 4 Cavi è formato da 3 parti:
• Nottolino filettato (a) già montato sulla Piastra a soffitto.
• Vite bloccacavo (b) in dotazione.
• Pomello di sicurezza (c) in dotazione.
• Infilare i pomelli di sicurezza (c) nei rispettivi cavi con la filettatura
verso l’alto.
• Infilare le Viti bloccacavo (b) nei rispettivi cavi.
•
Fare attenzione al verso della Piastra fissata al soffitto (il nottolino
finecorsa della Piastra ha il suo foro corrispondente sul corpo Cappa).
Attenzione..: La massima
estensione del movimento
della Cappa non può
superare i 645mm.
a
b
c
