LT
1
12

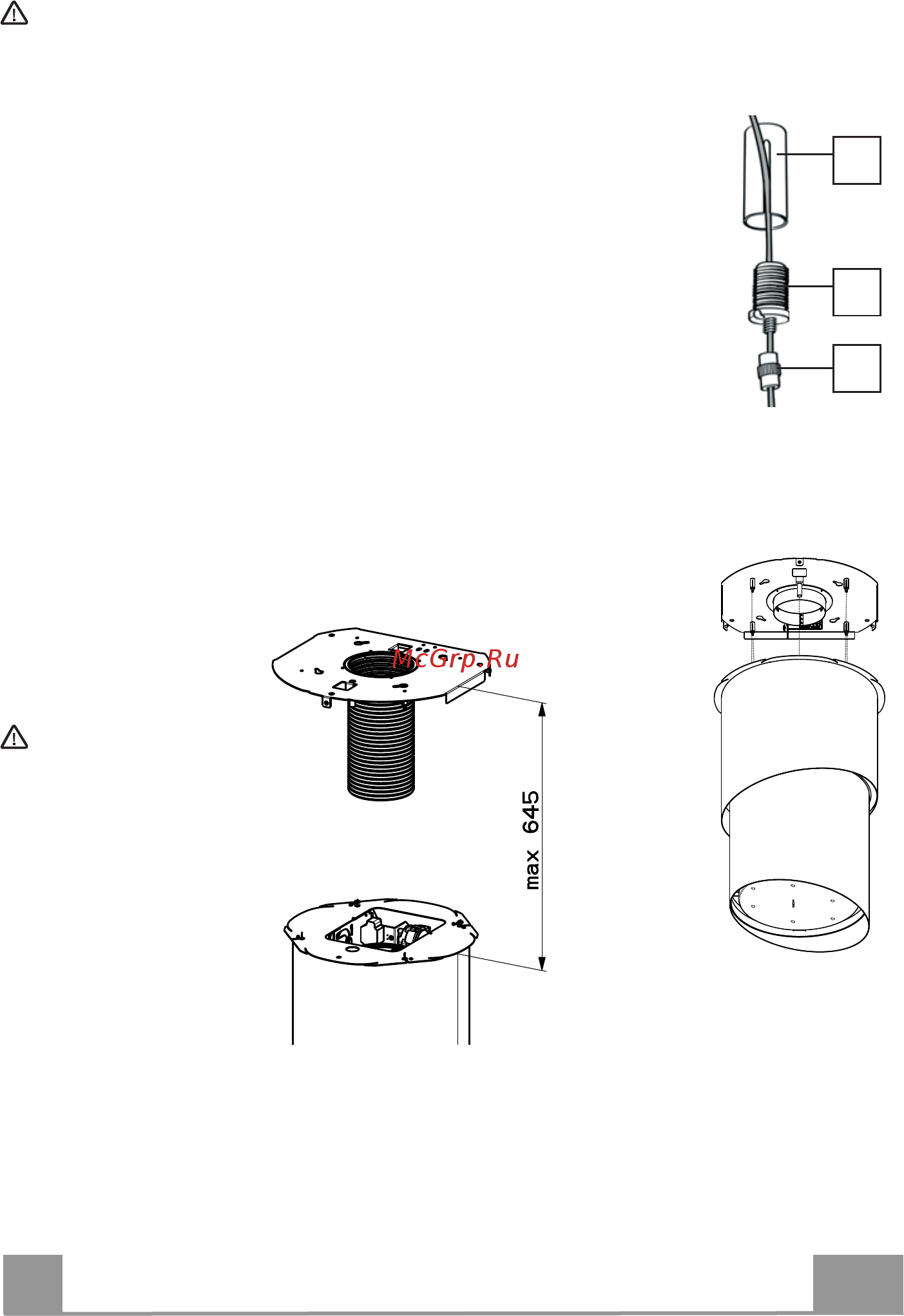

GARTRAUKIO PLOKŠTĖS KABELIŲ JUNGIMAS
GERAI ĮSIDĖMĖKITE! Prieš imantis montavimo darbų, gartraukis turi būti
pakeltas bent 650 mm aukščiau viryklės degiklio, naudojant atramą ar padedant
kitam asmeniui.
Šis darbas labai svarbus, nes gartraukio kabeliai yra jungiami prie plokštės,
montuojamos ant perdangos, šį darbą būtina atlikti be gartraukio svorio, veikiančio
konstrukciją.
Sistema, naudojama 4 kabeliams montuoti, susideda iš 3 sudedamųjų
dalių:
• srieginio įdėklo (a), jau sumontuoto ant perdangos plokštės;
• kabelio tvirtinimo varžto (b), pateikiamas;
• apsauginės tvirtinimo detalės (c), pateikiama.
• Ant atitinkamų kabelių uždėkite apsaugines detales (c), sriegis
nukreiptas į viršų.
• Ant kabelių uždėkite atitinkamus tvirtinimo varžtus (b).
• Atkreipkite dėmesį į kryptį, kuria plokštė yra montuojama prie
perdangos (plokštę ribojantis įdėklas gartraukio gaubte turi atitinkamą
skylę).
Įspėjimas!
Maksimalus
judančio gartraukio
pailgėjimas neturi
viršyti 645 mm.
a
b
c
