ПОДКЛЮЧЕНИЕ АУДИО/ВИДЕО УСТРОЙСТВ
Разъемы на задней панели

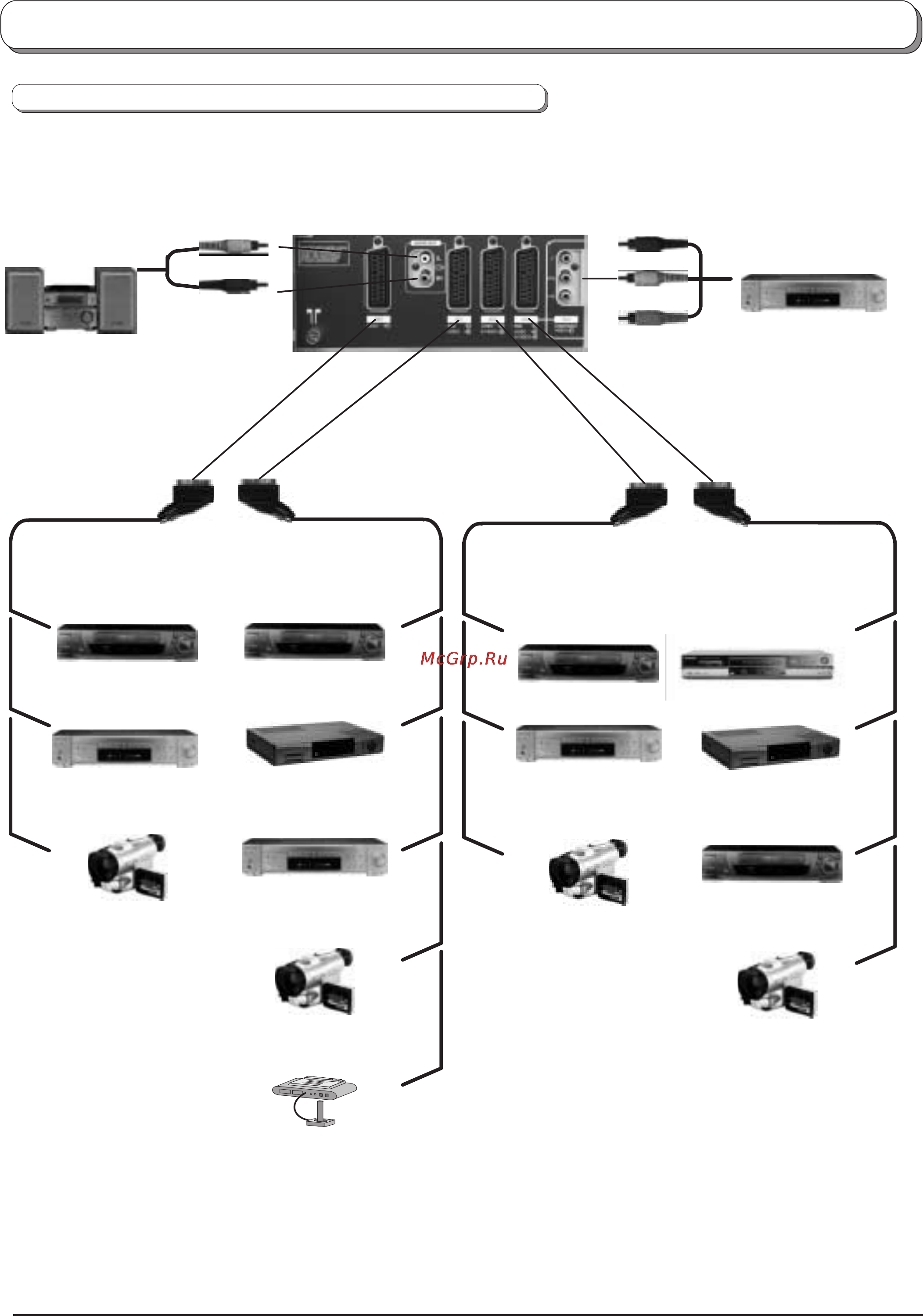

Дополнительное оборудование можно подключить к задней панели телевизора через три 21-контакных Scart-гнезда, AV1
/ AV2(S) / AV4(S/C) / AV5
Выход с разъемов
L-R AUDIO OUT
Примечания:
•
Указанные на рисунках оборудование и кабели не входят в комплект поставки телевизора.
•
Не подключайте к этому телевизору компьютер с выходом TTL (5 В)
•
Информация по подключению к гнезду Scart содержится на странице 28.
•
Компонентный видеовход - только для видеосигнала, для звуковой совместимости Вам нужно также подключить
Scart-кабель к гнезду AV4.
•
При подключении компонентного входа к разъему AV4 он автоматически переключится в режим AV4C. В этом
режиме некоторые функции могут выполняться не полностью.
•
AV4/S недоступен при подключении компонентного входа.
•
При использовании AV4C убедитесь, что подключенное внешнее оборудование (например, DVD-проигрыватель)
не находится в режиме RGB.
•
В режиме AV4C (компонентный и последовательный вход) выход монитора AV2 будет недоступен.
Система Hi-Fi
Вход AV4C
(компонентный)
3 видеокабеля RCA
DVD проигрыватель
Примечание: Этот разъем
принимает как обычный
чересстрочный формат, так
и последовательный.
Кабель SCART Кабель SCART
Вход/Выход с гнезда
SCART AV5
Вход/Выход с гнезда
SCART AV 1
Видеомагнитофон Видеомагнитофон
Проигрыватель DVD Декодер
Видеокамера
Проигрыватель DVD
Записывающее
устройство DVD
Видеокамера
Игровая приставка/
Компьютер (RGB)
Кабель SCART
Кабель SCART
Вход/Выход с гнезда
SCART AV2 –
информация Q-LINK
Вход/Выход с гнезда
SCART AV4 –
информация Q-LINK
Видеомагнитофон
Видеомагнитофон S-VIDEO
Видеомагнитофон, совместимый
с системой Q-LINK
Записывающее устройство
DVD, совместимое с
системой Q-LINK
Проигрыватель DVD
Проигрыватель DVD Декодер
Видеокамера S-VIDEO
Видеомагнитофон
Видеомагнитофон
S-VIDEO
Видеокамера S-VIDEO
