28
Отвод воды
Отводной шланг
1
Отводной шланг не должен быть
подломлен, придавлен или пережат.
• Присоединение отводного шланга:
– максимальная допустимая высота подъема
отводного шланга: 1 метр.
– минимальная требуемая высота 30 см над
нижним краем прибора.

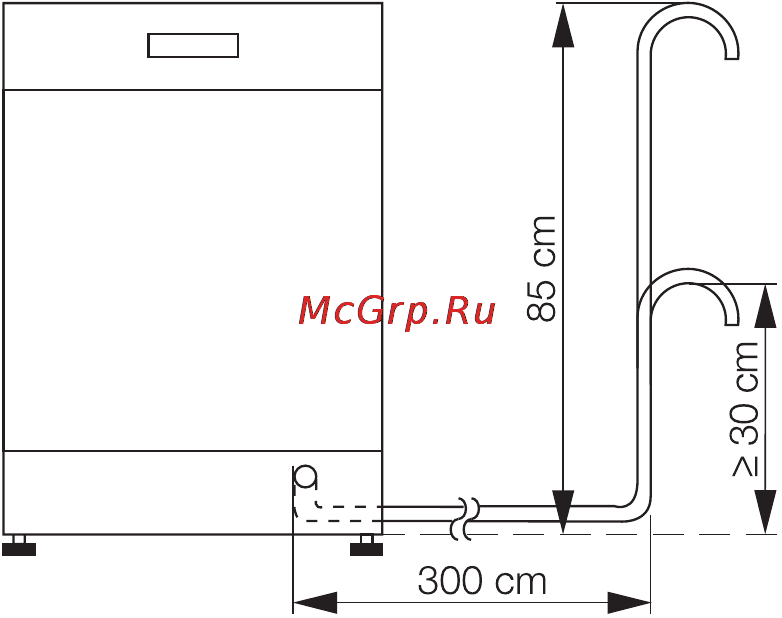

Удлинительные шланги
• Удлинительные шланги можно приобрести в
специализированных магазинах или через
наш сервисный центр. Внутренний диаметр
удлинительных шлангов должен составлять
19 мм, тогда работа прибора будет протекать
нормально.
• Удлинительные шланги могут быть протянуты
по горизонтали на расстояние не свыше 3
метров, максимально допустимая высота для
подсоединения отводного шланга тогда
составляет 85 см.
Подсоединение сифона
• Наконечник отводного шланга (диаметр
19 мм) подходит ко всем
общеупотребительным типам сифонов.
Внешний диаметр подсоединения сифона
должен составлять минимум 15 мм.
• Следует прикрепить отводной шланг к
подсоединению сифона с помощью
прилагающегося зажима для шланга.
Отвод воды в раковину (возможно
только для отдельно стоящих
приборов)
Если Вы хотите подвесить отводной шланг в
раковине, используйте насадной переходник для
шланга. Вы можете его заказать в сервисном
центре ELECTROLUX под номером запчасти
ET 646 069 190.
1. Насадите переходник на отводной шланг.
2. Закрепите отводной шланг на раковине таким
образом, чтобы застраховать его от
соскальзывания.
Протяните шнур через дырку в переходнике
для шланга и закрепите его на стене или на
кране для воды.
