Electrolux ESF 666 [30/32] Технические правила подсоединения
![Electrolux ESF 666 [30/32] Технические правила подсоединения](/views2/1033946/page30/bg1e.png)
30
Технические правила подсоединения
Подводящий и отводной шланги, а также сетевой
кабель, должны подсоединяться с боковой
стороны посудомоечной машины, потому что
сзади для этого нет места.

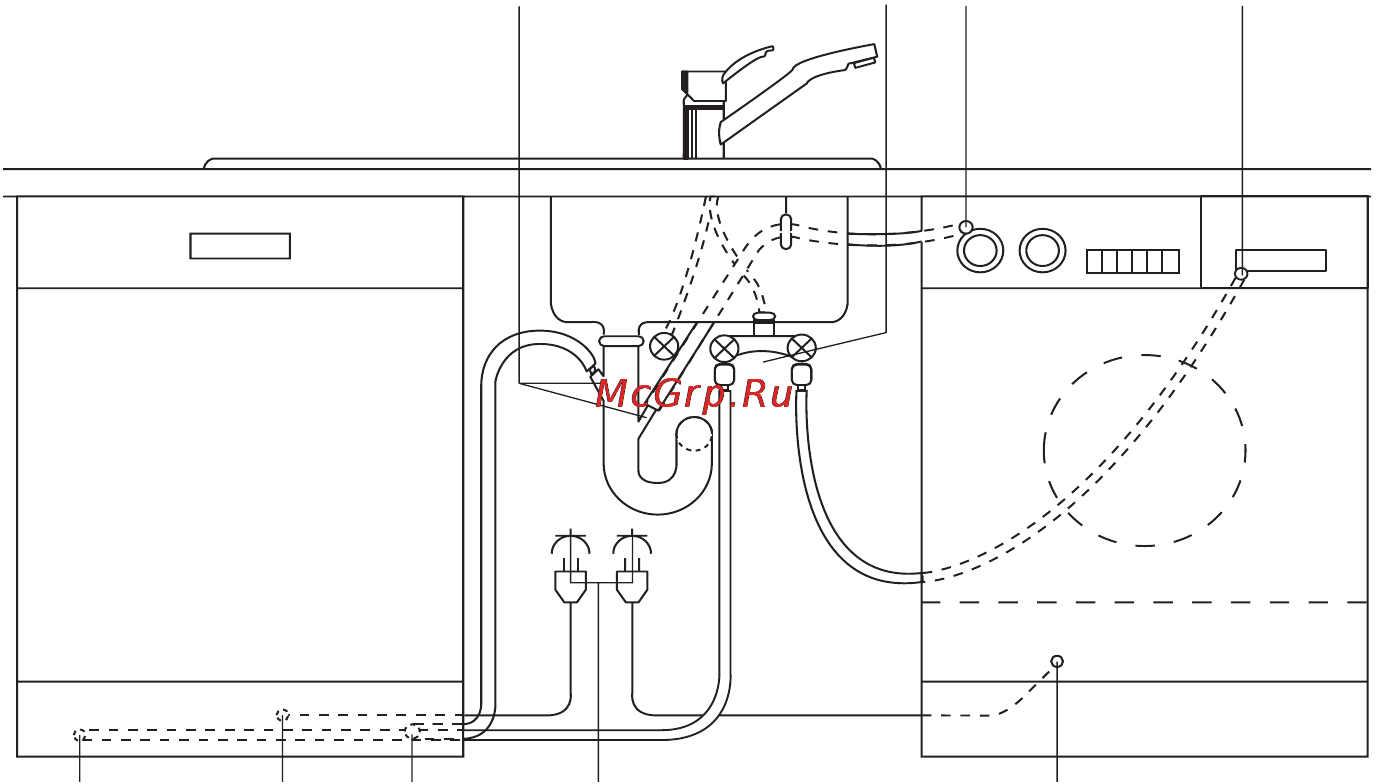

Следующий пример санитарно-технической и
электрической установки следует рассматривать
только как рекомендацию, потому что
определяющими для установки являются
местные условия (имеющиеся возможности
подключения, местные предписания по
подключению электричества или водопровода и
т. д . ) .
2 штуцера: 45 ° или прямые,
внешний диаметр 19 мм, длина 30 мм
Двойной
вентиль
Отвод
воды
Подвод
воды
Отвод
воды
Подвод
воды
Токоподводящ
ий провод
Токоподводя
щий-провод
Электрическое
подключение
