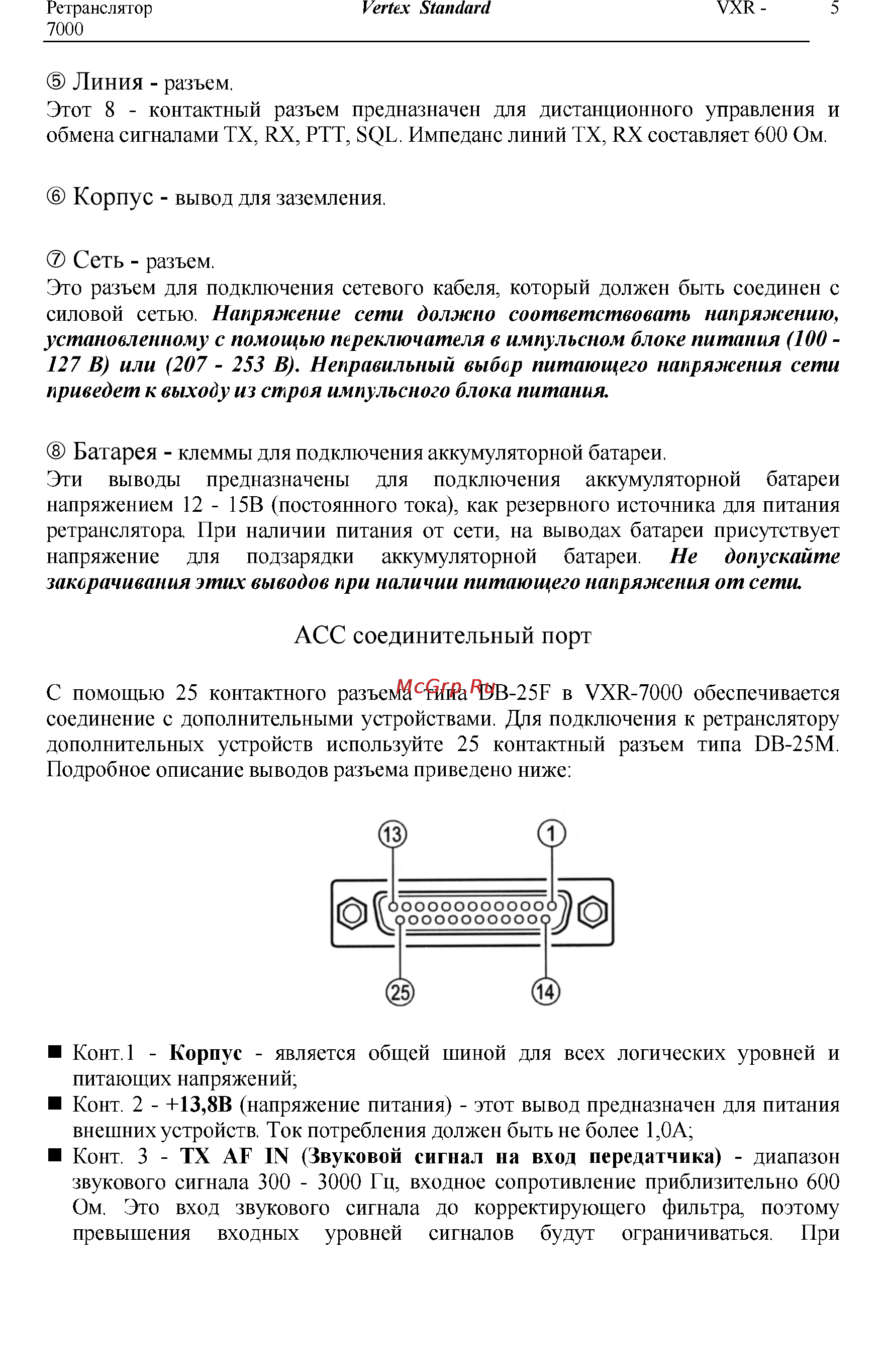

Ретранслятор 7000 Vertex Standard VXR 5 Линия разъем Этот 8 контактный разъем предназначен для дистанционного управления и обмена сигналами ТХ RX РТТ SQL Импеданс линий ТХ RX составляет 600 Ом Корпус вывод для заземления Сеть разъем Это разъем для подключения сетевого кабеля который должен быть соединен с силовой сетью Напряжение сети должно соответствовать напряжению установленному с помощью переключателя в импульсном блоке питания 100 127 В или 207 253 В Неправильный выбор питающего напряжения сети приведет к выходу из строя импульсного блока питания Батарея клеммы для подключения аккумуляторной батареи Эти выводы предназначены для подключения аккумуляторной батареи напряжением 12 15В постоянного тока как резервного источника для питания ретранслятора При наличии питания от сети на выводах батареи присутствует напряжение для подзарядки аккумуляторной батареи Не допускайте закорачивания этих выводов при наличии питающего напряжения от сети АСС соединительный порт С помощью 25 контактного разъема типа DB 25F в VXR 7000 обеспечивается соединение с дополнительными устройствами Для подключения к ретранслятору дополнительных устройств используйте 25 контактный разъем типа DB 25M Подробное описание выводов разъема приведено ниже Конт 1 Корпус является общей шиной для всех логических уровней и питающих напряжений Конт 2 13 8В напряжение питания этот вывод предназначен для питания внешних устройств Ток потребления должен быть не более 1 0А Конт 3 ТХ АТ Ж Звуковой сигнал на вход передатчика диапазон звукового сигнала 300 3000 Гц входное сопротивление приблизительно 600 Ом Это вход звукового сигнала до корректирующего фильтра поэтому превышения входных уровней сигналов будут ограничиваться При
