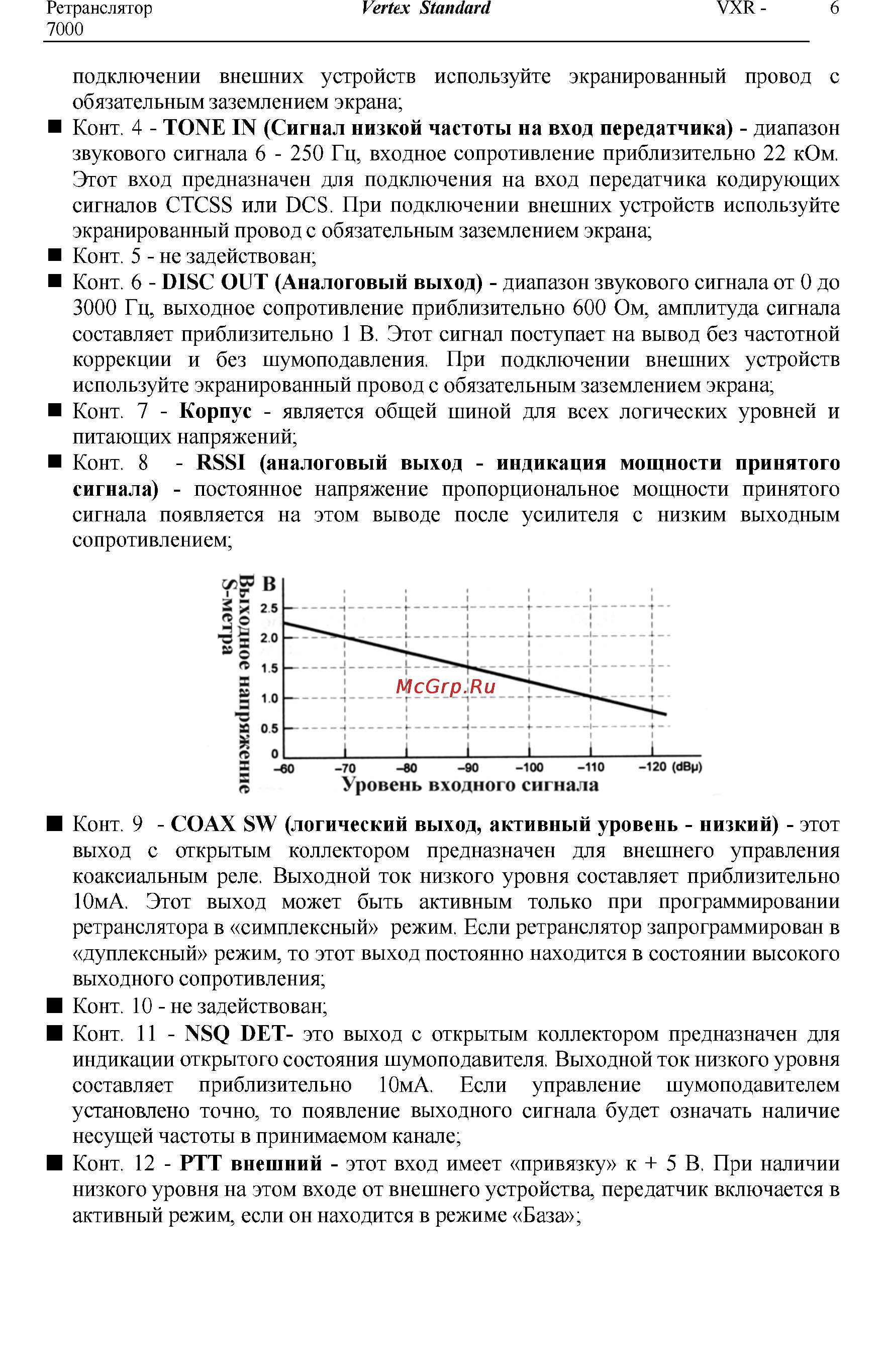

Ретранслятор 7000 Vertex Standard VXR 6 подключении внешних устройств используйте экранированный провод с обязательным заземлением экрана Конт 4 TONE IN Сигнал низкой частоты на вход передатчика диапазон звукового сигнала 6 250 Гц входное сопротивление приблизительно 22 кОм Этот вход предназначен для подключения на вход передатчика кодирующих сигналов CTCSS или DCS При подключении внешних устройств используйте экранированный провод с обязательным заземлением экрана Конт 5 не задействован Конт 6 DISC OUT Аналоговый выход диапазон звукового сигнала от 0 до 3000 Гц выходное сопротивление приблизительно 600 Ом амплитуда сигнала составляет приблизительно 1 В Этот сигнал поступает на вывод без частотной коррекции и без шумоподавления При подключении внешних устройств используйте экранированный провод с обязательным заземлением экрана Конт 7 Корпус является общей шиной для всех логических уровней и питающих напряжений Конт 8 RSSI аналоговый выход индикация мощности принятого сигнала постоянное напряжение пропорциональное мощности принятого сигнала появляется на этом выводе после усилителя с низким выходным сопротивлением Конт 9 COAX SW логический выход активный уровень низкий этот выход с открытым коллектором предназначен для внешнего управления коаксиальным реле Выходной ток низкого уровня составляет приблизительно 10мА Этот выход может быть активным только при программировании ретранслятора в симплексный режим Если ретранслятор запрограммирован в дуплексный режим то этот выход постоянно находится в состоянии высокого выходного сопротивления Конт 10 не задействован Конт 11 NSQ DET это выход с открытым коллектором предназначен для индикации открытого состояния шумоподавителя Выходной ток низкого уровня составляет приблизительно 10мА Если управление шумоподавителем установлено точно то появление выходного сигнала будет означать наличие несущей частоты в принимаемом канале Конт 12 РТТ внешний этот вход имеет привязку к 5 В При наличии низкого уровня на этом входе от внешнего устройства передатчик включается в активный режим если он находится в режиме База
