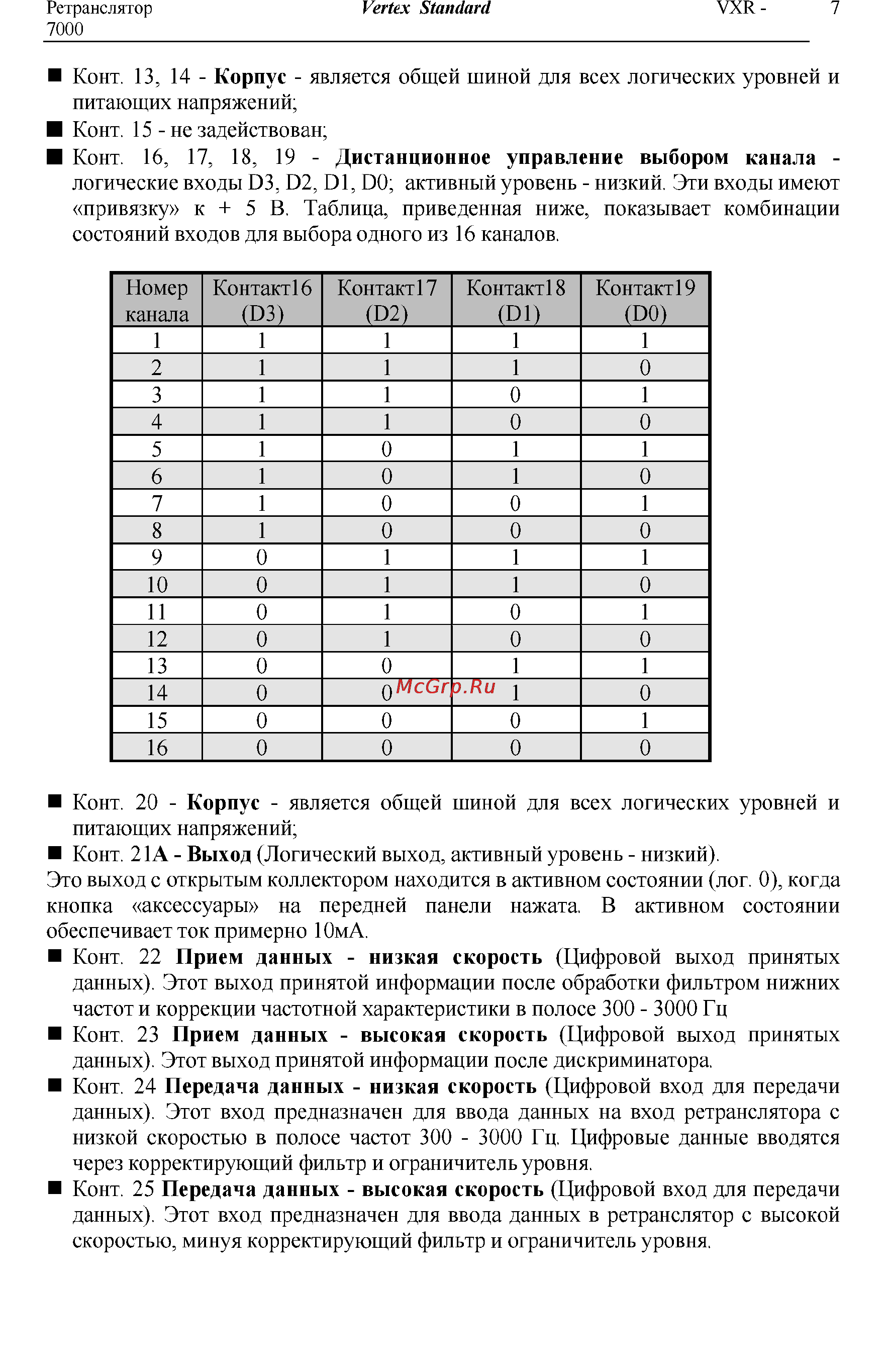

Ретранслятор 7000 VXR Vertex Standard 7 Конт 13 14 Корпус является общей шиной для всех логических уровней и питающих напряжений Конт 15 не задействован Конт 16 17 18 19 Дистанционное управление выбором канала логические входы БЗ Б2 Б1 ВО активный уровень низкий Эти входы имеют привязку к 5 В Таблица приведенная ниже показывает комбинации состояний входов для выбора одного из 16 каналов Номер Контакт 16 Контакт 17 D2 канала D3 1 1 1 2 1 1 1 1 3 4 1 1 1 5 0 1 6 0 1 7 0 1 8 0 1 9 0 1 10 0 11 1 0 12 1 0 13 0 0 14 0 0 15 0 0 16 0 0 Контакт 8 D1 1 1 0 0 1 1 0 0 1 1 0 0 1 1 0 0 Контакт 19 D0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 Конт 20 Корпус является общей шиной для всех логических уровней и питающих напряжений Конт 21А Выход Логический выход активный уровень низкий Это выход с открытым коллектором находится в активном состоянии лог 0 когда кнопка аксессуары на передней панели нажата В активном состоянии обеспечивает ток примерно 10мА Конт 22 Прием данных низкая скорость Цифровой выход принятых данных Этот выход принятой информации после обработки фильтром нижних частот и коррекции частотной характеристики в полосе 300 3000 Гц Конт 23 Прием данных высокая скорость Цифровой выход принятых данных Этот выход принятой информации после дискриминатора Конт 24 Передача данных низкая скорость Цифровой вход для передачи данных Этот вход предназначен для ввода данных на вход ретранслятора с низкой скоростью в полосе частот 300 3000 Гц Цифровые данные вводятся через корректирующий фильтр и ограничитель уровня Конт 25 Передача данных высокая скорость Цифровой вход для передачи данных Этот вход предназначен для ввода данных в ретранслятор с высокой скоростью минуя корректирующий фильтр и ограничитель уровня
