Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Предназначение и принцип
работы
Пневматические вибраторы EP предназначены
для вибрации всех типов бетонных смесей на
строительных площадках или заводах сборных
бетонных изделий, где требуется высокая
амплитуда и высокая частота.
Пневматический вибратор EP представляет собой
двигатель с пневматическим приводом, в
конструкции которого имеется всего две
движущиеся части. Сжатый воздух подается в
воздушный ниппель, расположенный в центре
переднего фланца.

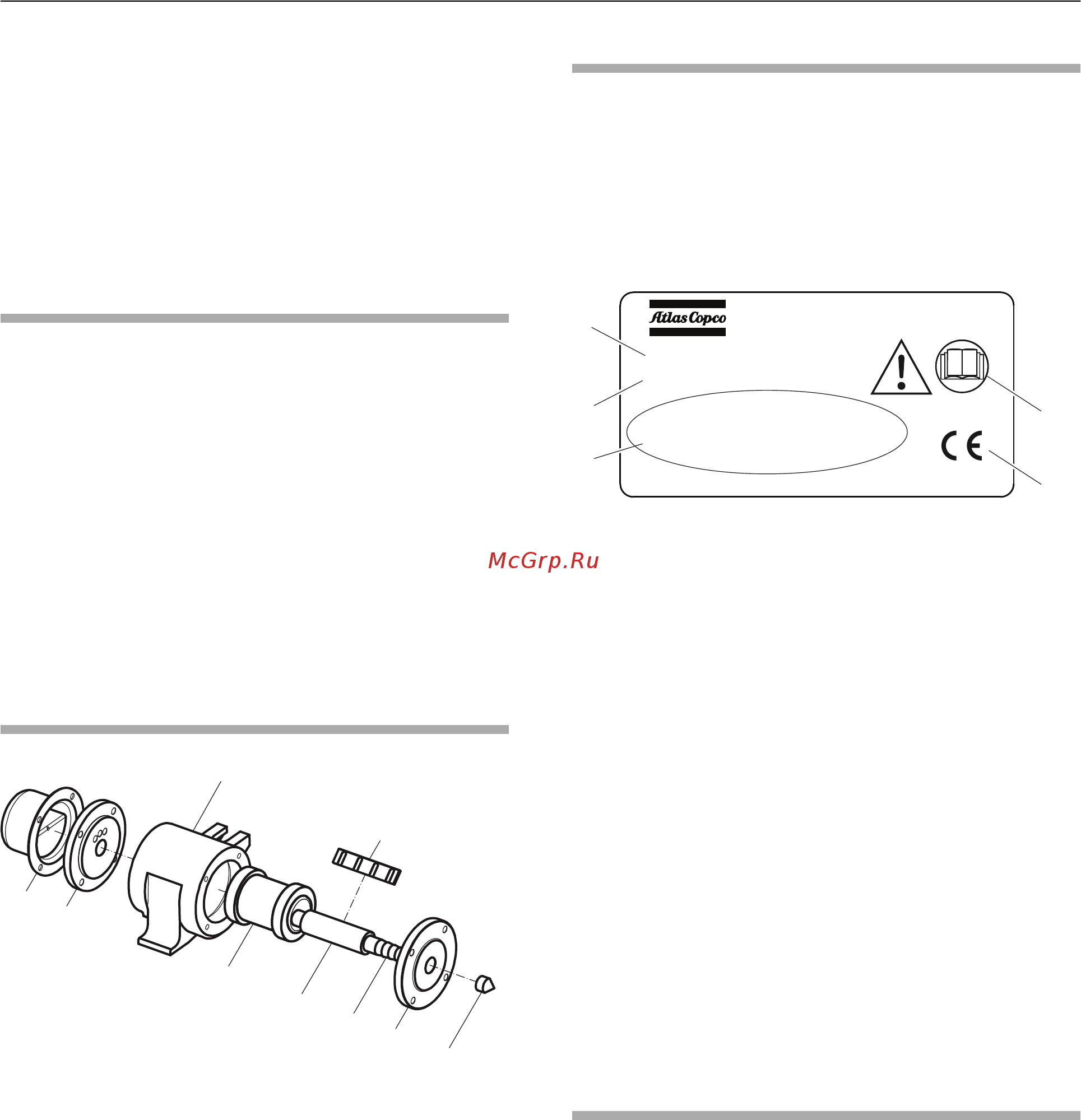

Основные детали
G
B
H
B
A
C
E
F
D
A. Заглушка
B. Фланец
C. Корпус
D. Ротор
E. Ламель
F. Вал
G. Воздушный ниппель
H. Заглушка
Наклейки и обозначения
Машина снабжена наклейками, содержащими
информацию о правилах персональной
безопасности и обслуживания машины. Наклейки
должны быть в удобочитаемом состоянии. Новые
наклейки можно заказать по каталогу запчастей.
Паспортная табличка
Type XXXXXX
Serial No. XXXXXX
Working Air Pressure
Air Consumption
kp/cm
m /min
2
3
Made in XXXX
Atlas Copco construction tools AB
A
B
C
E
D
XX
XX
A. Тип машины.
B. Идентификационный номер изделия.
C. Технические характеристики устройства.
D. Предупреждающий знак с изображением
книги указывает на необходимость
ознакомления с инструкциями по технике
безопасности перед первым
использованием устройства.
E. Знак CE означает соответствие агрегата
требованиям ЕС. Подробнее см. документ
«Заявление о соответствии требованиям
ЕС» из сопровождающей документации
машины.
Установка
Перед запуском
♦
Убедиться, что пневматическая сеть
соответствует спецификациям вибратора
(давление и выходная мощность).
♦
Перед подсоединением вибратора продуть
внутреннюю часть пневматического шланга
для удаления грязи воды.
♦
Убедиться, что в воздух подается смазка с
помощью встроенной масленки на расстоянии
10 м (32 футов) от вибратора. В противном
случает заливать через муфту в шланг 4 см³
немоющего масла каждые 4 часа непрерывной
эксплуатации.
♦
Запрещается использовать для смазывания
вибратора бензин и другое топливо.
11© 2013 Atlas Copco Construction Tools AB | No. 9800 1197 13b | 2013-04-25
Оригинальное руководство
Руководство по технике безопасности и
эксплуатации
EP 121B, 271B, 371B, 601B
