Atlas Copco BG 240 H4 [15/32] Установка
![Atlas Copco BG 240 H4 [15/32] Установка](/views2/1340294/page15/bgf.png)

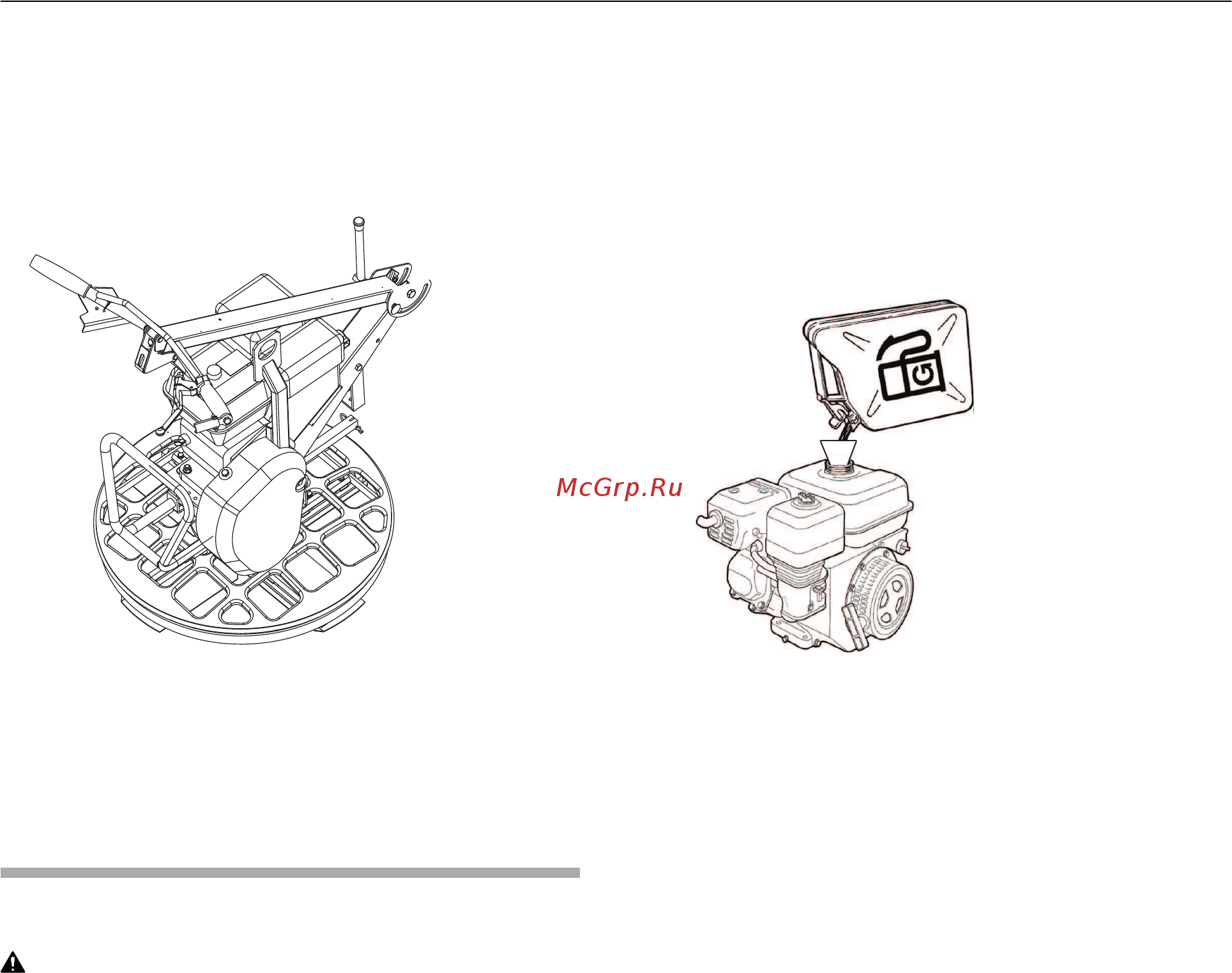

Транспортировка устройства
♦
Закрепляйте устройство при любой
транспортировке.
♦
На время транспортировки складывайте
верхнюю ручку в нижнее положение.
Установка
Топливо
Заливка топлива
ОСТОРОЖНО Опасность возгорания
топлива
Топливо легко воспламеняется, а его пары могут
взорваться от любой искры, что может привести
к травме или смерти.
► Необходимо оберегать кожу от контакта с
топливом.
► Нельзя снимать крышку наливной горловины
или заливать топливо в бак на горячем
устройстве.
► Нельзя курить, когда вы заливаете топливо в
бак, работаете с устройством или
обслуживаете его.
► Следует избегать разлива топлива на
устройстве, а любое разлитое топливо
необходимо вытирать.
Процедура заливки топлива
1. Остановите двигатель и дождитесь его
охлаждения перед заливкой топлива.
2. Медленно откройте крышку наливной
горловины, чтобы сбросить давление.
3. Заполните топливный бак до нижнего края
наливной трубки.
4. Нельзя переполнять топливный бак. Топливо
в баке движется и может поэтому оказаться
выше уровня крышки бака, что приведет к
разбрызгиванию топлива, если крышка будет
открыта. Этого можно избежать, если
открывать крышку топливного бака только
тогда, когда устройство наклонено и крышка
находится в самой верхней точке бака.
Установка и снятие лопастей затирочной
машины.
При установке или извлечении лопастей
затирочной машины соблюдайте следующие
инструкции:
♦
Чтобы исключить случайный пуск: поверните
выключатель в положение OFF и дайте
двигателю остыть.
♦
Смажьте оси лопастей рекомендованной
пластичной смазкой через смазочный патрубок
на ступице; см. главу «Характеристики
устройства».
15© 2011 Atlas Copco Construction Tools AB | No. 9800 1224 13 | 2011-05-02
Оригинальное руководство
Руководство по технике безопасности и
эксплуатации
BG 240 H4
Содержание
- Содержание 3
- Введение 5
- О руководстве по технике безопасности и эксплуатации 5
- Наркотики алкоголь и лекарства 6
- Персональные меры предосторожности и квалификация 6
- Пояснение слов предупреждений 6
- Правила техники безопасности 6
- Средства индивидуальной защиты 6
- Эксплуатация меры предосторожности 6
- Транспортировка меры предосторожности 10
- Обслуживание меры предосторожности 11
- Хранение меры предосторожности 11
- Конструкция и функции 12
- Общие сведения 12
- Основные детали 12
- Наклейки 13
- Подъем устройства 14
- Предупреждающий знак о технике безопасности 14
- Транспортировка 14
- Заливка топлива 15
- Топливо 15
- Установка 15
- Установка и снятие лопастей затирочной машины 15
- Перед пуском honda 16
- Пуск и останов 16
- Работа 16
- Работа на краях выемок 16
- Пуск двигателя honda 17
- Маневрирование затирочной машиной 19
- Останов двигателя honda 19
- Работа 19
- Регулировка углового положения лопастей 20
- Обслуживание 21
- Перерывы в работе 21
- Через каждые 10 часов работы ежедневно 21
- После первых 20 часов работы 22
- Проверка двигателя honda 22
- Замена моторного масла honda 23
- Проверка клинового ремня 23
- Через каждые 200 часов работы ежемесячно 23
- Осмотр и регулировка двигателя 24
- Очистка оси лопасти 24
- Очистка топливного бака 24
- Проверка свечи зажигания honda 24
- Через каждые 500 часов работы ежегодно 24
- Выверните из осей лопастей в винты а крепления к наружном кольцу 25
- Вытащите из ступицы оси в лопастей 25
- Демонтируйте нажимную плиту d защитное кольцо е и игольчатый подшипник f 25
- Демонтируйте ротор в сборе c если крестовина с лопастями застрянет на валу то используйте съемник 25
- Отпустите и извлеките винт а и шайбу в 25
- Очистите поверхности и тщательно смажьте пластичной смазкой 25
- Очистите поверхности контакта осей в лопастей и ступицы 25
- Очистка нажимной плиты 25
- Проверьте смазку подшипников используйте ту же пластичную смазку что и использованная для осей 25
- Руководство по технике безопасности и эксплуатации bg 240 h4 25
- Сведите вместе оси в лопастей и закончите процедуру подав пластичную смазку через патрубки d так чтобы смазка начала выступать вокруг осей в лопастей 25
- Смажьте пластичной смазкой поверхности осей в лопастей и выполните сборку 25
- Снимите наружное кольцо с 25
- Соберите детали 25
- Уbeдomлehиe смазка редуктора затирочной машины рассчитана на весь срок службы если по какой либо причине масло требуется заменить то используйте только рекомендованное масло см раздел технические характеристики 25
- Устранение неисправностей 25
- Устранение причина неисправность 25
- Bg 240 h4 руководство по технике безопасности и эксплуатации 26
- Если устройство хранится в состоянии готовности к эксплуатации то топливный бак должен быть заполнен не более чем наполовину в противном случае будет иметься опасность выхода топлива через вентиляционное отверстие в крышке топливного бака 26
- Тщательно очистите устройство перед хранением чтобы удалить вредные вещества см опасность пыли и паров 26
- Устранение причина неисправность 26
- Устройство следует всегда хранить в сухом месте 26
- Утилизация 26
- Утилизировать старое устройство необходимо так чтобы можно было повторно использовать максимальный объем материалов и обеспечить как можно более незначительное негативное воздействие на окружающую среду соблюдая при этом местное законодательство перед утилизацией устройства приводимого в действие двигателем внутреннего сгорания необходимо слить из него все топливо и масло с остатками масла и топлива необходимо обращаться так чтобы не причинять вред окружающей среде использованные фильтры слитое масло и остатки топлива необходимо всегда удалять в отходы с учетом требований охраны окружающей среды 26
- Хранение 26
- Bg240 h4 s tp bg240 h4 s qp 27
- Вес 27
- Вес и габариты изделий заказываемых дополнительно 27
- Гарантированный уровень мощности звука lw в соответствии с iso 3744 согласно директивы 2000 14 ec уровень звукового давления lp в соответствии с iso 11201 27
- Руководство по технике безопасности и эксплуатации bg 240 h4 27
- Технические характеристики 27
- Уведомление об уровне шума и вибрации 27
- Характеристики устройства 27
- Неопределенности уровень звука 28
- Характеристики шума и вибрации 28
- Габаритные размеры 29
- Мм in 29
- Руководство по технике безопасности и эксплуатации bg 240 h4 29
- Декларация соответствия ec 30
- Декларация соответствия ес директива 2006 42 ec 30
- Www atlascopco com 32
