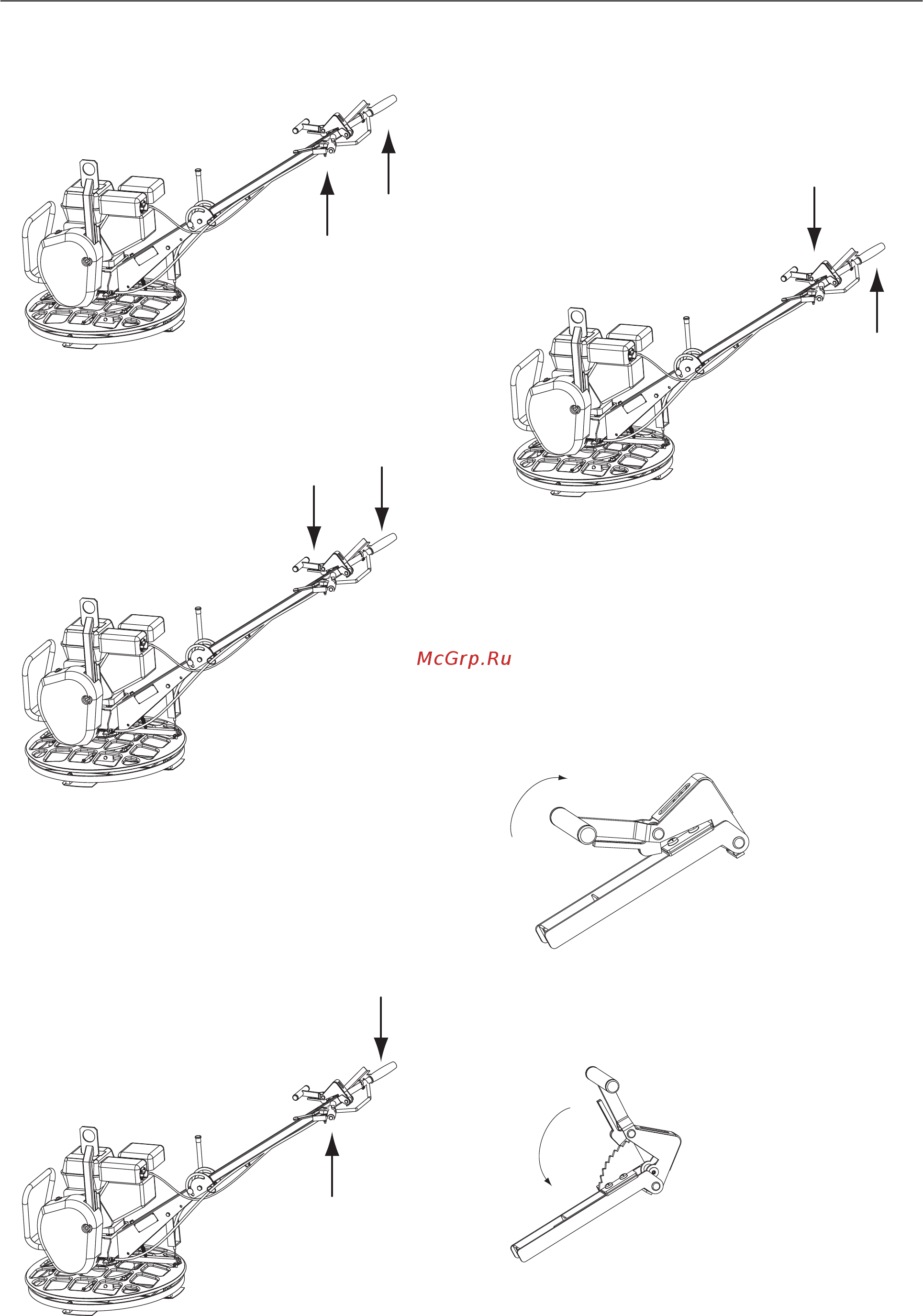

Поворот налево
Чтобы повернуть затирочную машину налево,
поднимите рукоятку.
♦
Поворот направо:
Чтобы повернуть затирочную машину направо,
надавите на рукоятку сверху.
♦
Движение вперед
Чтобы переместить затирочную машину
вперед, надавите на рукоятку сверху с правой
стороны и одновременно приподнимите
рукоятку с левой стороны. Такое же движение
можно обеспечить, нажимая на рукоятку в
направлении хода вперед.
♦
Движение назад
Чтобы переместить затирочную машину назад,
надавите на рукоятку сверху с левой стороны
и одновременно приподнимите рукоятку с
правой стороны. Такое же движение можно
обеспечить, потянув за рукоятку в направлении
хода назад.
Регулировка углового положения
лопастей.
Машина BG240QP оборудована рычагом для
ступенчатой регулировки углового положения
лопастей. Для рычага ступенчатой регулировки
предусмотрено восемь положений.
♦
Чтобы увеличить угол, под которым
расположены лопасти, нужно перемещать
рычаг ступенчатой регулировки на себя.
♦
Чтобы уменьшить угол, под которым
расположены лопасти, нужно перемещать
рычаг ступенчатой регулировки от себя.
Машина BG240TP оборудована ручкой для
плавной регулировки углового положения
лопастей.
