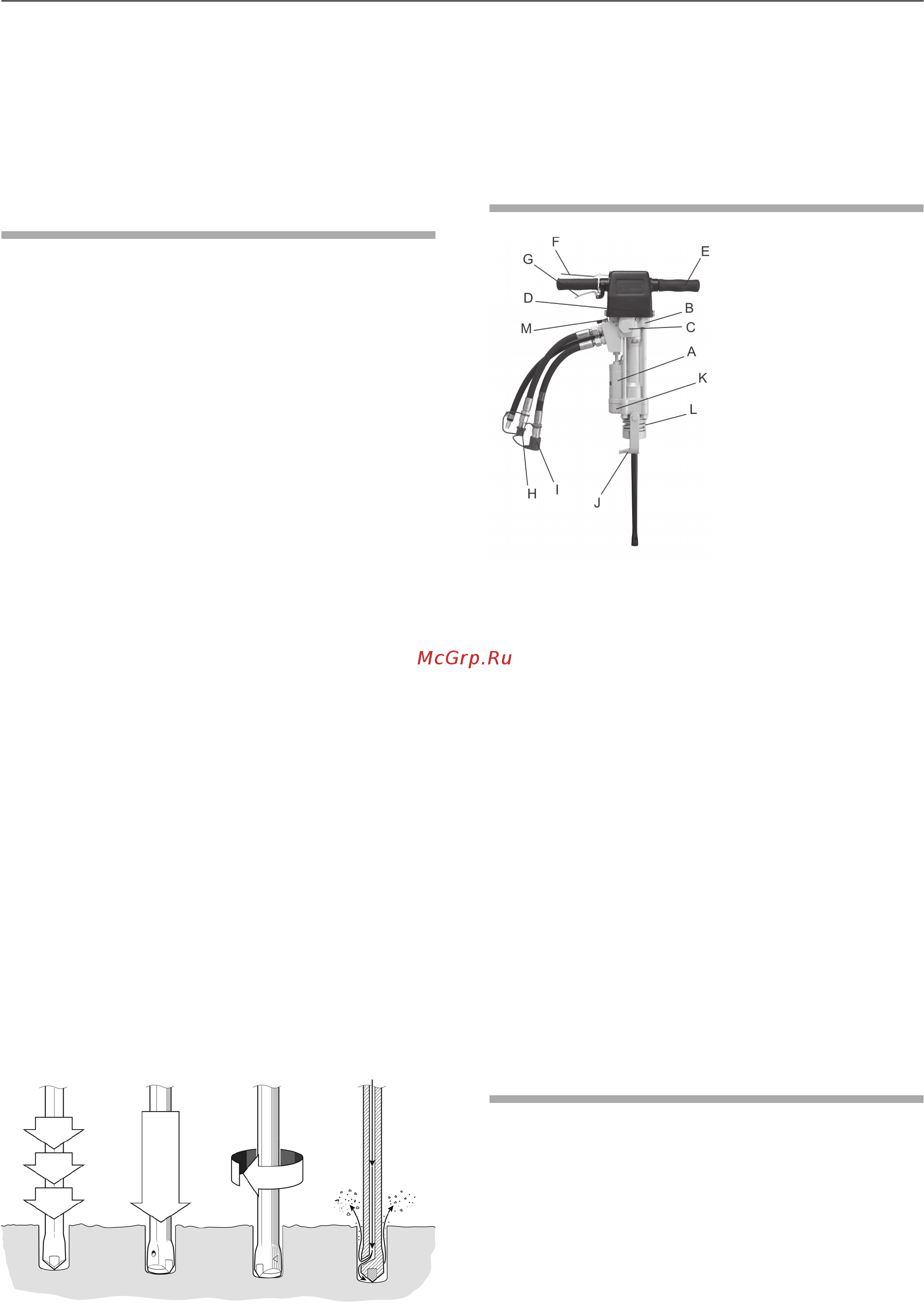

Общие сведения
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Конструкция и функции
Отбойные молотки – это прочные и надежные
молоты, предназначенные для работы совместно
с гидравлическими блоками питания Atlas Copco
или делителями масляного потока LFD на
большинстве гидравлических экскаваторов,
экскаваторов-погрузчиков и тракторов.
Если соблюдаются эксплуатационные параметры
гидравлической жидкости, то ограничений к
температуре окружающей среды нет.
LHD 23 M – это гидравлический отбойный
молоток-перфоратор, разработанный для
выбуривания буровых скважин, анкерных
отверстий, а также для пробного бурения в
граните и бетоне. Подходит для отверстий
диаметром Ø 25–50 мм и при использовании
полой буровой стали серии ISO 11-17 будет
работать с максимальной эффективностью до
глубины в 6 м (19,7 фута), в зависимости от
материала. Удаление буровой пыли происходит
с помощью сжатого воздуха. Любое другое
использование запрещено. Для выбора
правильного вставного инструмента см. перечень
запасных частей или каталог принадлежностей.
Встроенный ограничитель крутящего момента
позволяет оператору удержать инструмент в
руках в случае застревания буровой стали.
Отбойные молотки поставляются с хвостовыми
шлангами, оснащенными быстроразъемными
муфтами с плоским торцом для простого
подсоединения к блокам питания Atlas Copco.
Принцип работы отбойного молотка
ПродувкаВращениеСила подачиУдар
Продувка
Продувка производится с помощью
соединительного патрубка. Это означает, что
продувочный воздух предоставляется сразу при
включении сжатого воздуха.
Основные детали
A. Гидравлический двигатель
B. Корпус клапана
C. Муфты
D. Аккумулятор
E. Ручки
F. Пусковой механизм
G. Предохранительный пусковой механизм
H. Выпускное отверстие для масла
I. Впускное отверстие для масла
J. Фиксатор инструмента
K. Зубчатый фланец
L. Пружина
M. Воздушный клапан
Наклейки и обозначения
Машина снабжена наклейками, содержащими
информацию о правилах персональной
безопасности и обслуживания машины. Наклейки
должны быть в удобочитаемом состоянии. Новые
наклейки можно заказать по каталогу запчастей.
