Обзор
Чтобы не причинить серьезные травмы или
смерть себе или другим, прочитайте
инструкции по безопасности на предыдущих
страницах прежде, чем работать с машиной.
Конструкция и назначение
Инструмент для вытягивания столбов LPP 10 HD
– мощный гидравлический инструмент,
разработанный для вытягивания столбов с любым
профилем и труб диаметром от 12 до 200 мм (от
0,5 до 8 дюймов), используя гидравлическую силу
извлечения 6 тонн. Для применения
дополнительной силы, используйте рычаг и его
удлинитель до 10 тонн.
Инструмент для вытягивания столбов обладает
возвратнопоступательным движением до 200 мм
(8 дюймов) и останавливается автоматически при
достижении обоих ограничителей движения или
при срабатывании регулирующего клапана.
Инструмент для вытягивания столбов обладает
интегрированной автоматической системой для
затягивания и освобождения цепи (до 15 мм или
0,6 дюйма) во время вытягивания столба. Кроме
того, инструмент для вытягивания столбов
обладает двумя выдвижными ножками, которые
обеспечивают устойчивую работу инструмента
для вытягивания столбов на мягкой почве или
песке.
Для вытягивания труб и профилей из гладкого и
твердого материала, используйте
дополнительный захват. Поместите захват между
цепью и столбом таким образом, чтобы цепь была
зафиксирована в отверстии захвата. Это увеличит
коэффициент сцепления между столбом и
инструментом для вытягивания столбов. Любое
другое использование запрещено.
Для достижения стандартной эксплуатации, в
инструмент для вытягивания столбов LPP 10 HD
должно поступать номинальное количество масла
под воздействием источника питания 20 - 40 л/м
при максимальном давлении 172 бара
(2300 фунтов/кв. дюйм). Фильтр гидравлического
масла источника питания должен обладать
пропускной способность. 25 микрон или выше.

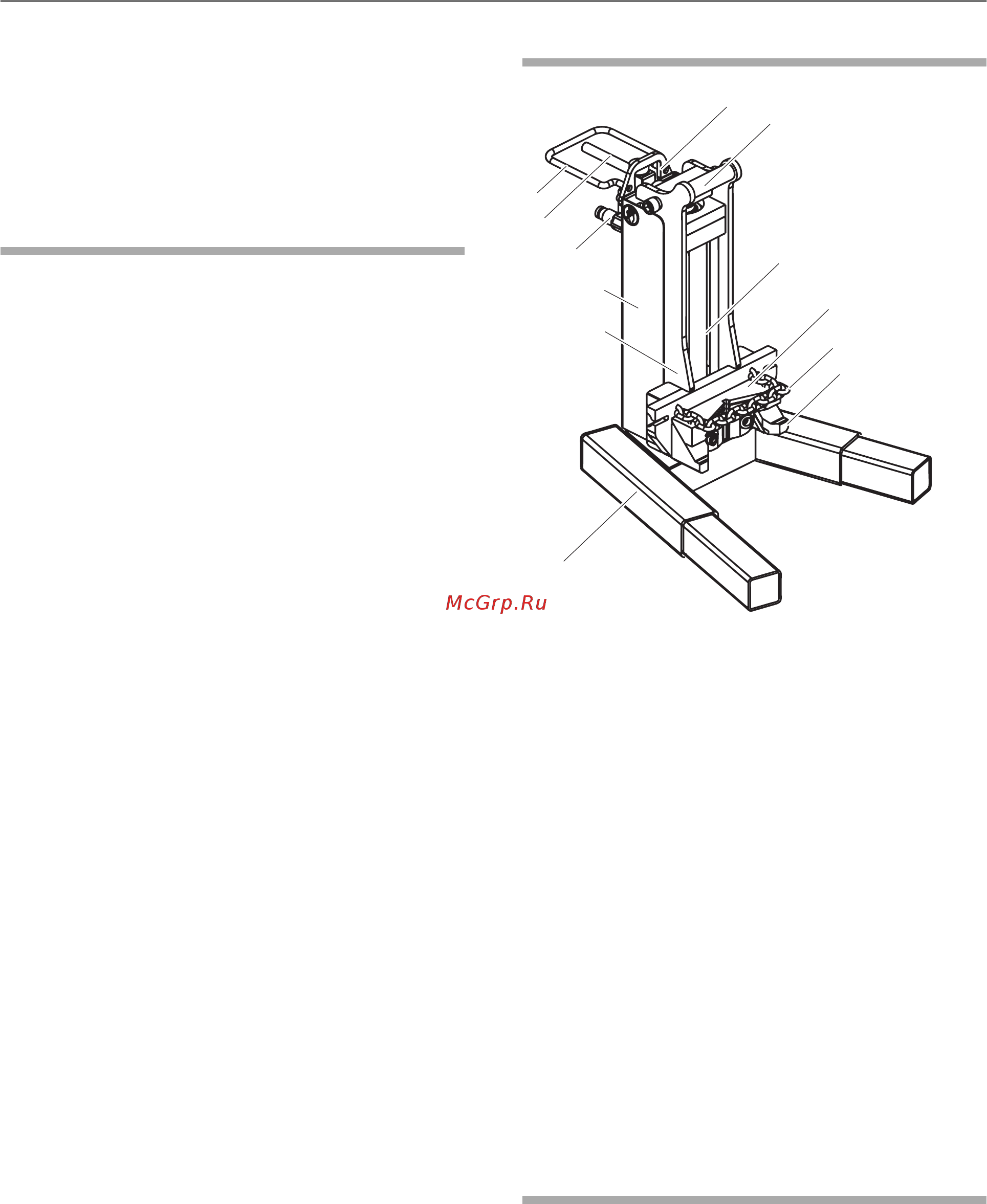

Основные части
A
F
E
D
C
B
G
L
I
H
J
K
A. Основная опора
B. Рама
C. Направляющие элементы
D. Цепь
E. Блокирующий захват
F. Гидравлический цилиндр
G. Ограничитель
H. Быстроразъемное соединение (с наружной
резьбой)
I. Быстроразъемное соединение (с внутренней
резьбой)
J. Регулирующий клапан прямого действия
K. Ограничитель
L. Точка подъема
Этикетки
Машина снабжена наклейками, содержащими
информацию о правилах персональной
безопасности и обслуживания машины. Наклейки
должны быть в удобочитаемом состоянии. Новые
наклейки можно заказать по каталогу запчастей.
11© 2012 Atlas Copco Construction Tools AB | No. 3392 5048 13b | 2012-06-01
Оригинальное руководство
