Periodisk vedlikehold
Etter en driftsperiode på ca 100 slagtimer eller tre
ganger i året, må maskinen demonteres og alle deler
renses og sjekkes. Dette arbeidet må utføres av
autorisert personell som er opplært til denne
oppgaven.

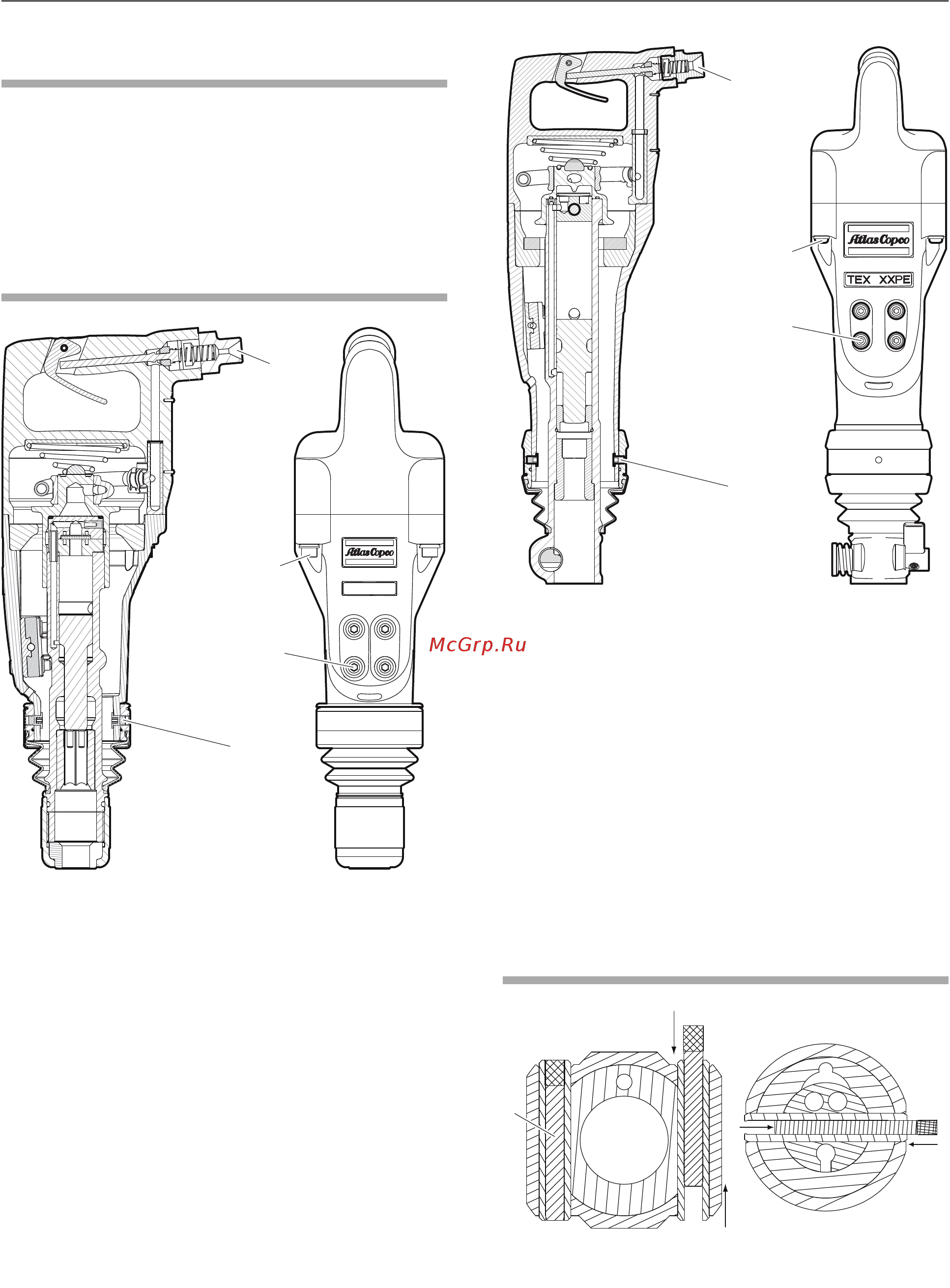

Tiltrekningsmoment
TEX
05PE
A
B
C
D
TEX 05PE
A
B
C
D
TEX 09PE, TEX 12PE
A. Luftinntaksmutter, 100 Nm, bruk Loctite® 263™
(Loctite er et registrert varemerke for Henkel
Corporation. 263 er et varemerke for Henkel
Corporation.)
B. Skrue, 4 Nm
C. Skrue, 25 Nm
D. Skrue, 8 Nm
Montering og demontering av
ventilhuset
A
B
C
A
B
TEX 09PE, TEX 12PETEX 05PE
Gå frem på følgende måte for å demontere
ventilhuset:
♦
Slå på den skråkantede enden av stiftene i retning
(A) til stiftene er ute. Den riflede enden av stiftene
må komme ut først.
241© 2013 Atlas Copco Construction Tools AB | No. 9800 0812 90e | 2013-08-30
Originale instruksjoner
Sikkerhetsinstrukser og bruksanvisningTEX 05PE, 09PE, 12PE
