Радиостанция Vertex Standard FT – 857

www.viva-telecom.ru

119

ДОПОЛНИТЕЛЬНЫЙ БЛОК ЦИФРОВОГО СИГНАЛЬНОГО

ПРОЦЕССОРА DSP-2

DSP-2 – высокоэффективная технология фильтрации, которая значительно

улучшает процессы приема и передачи.

1. Выключите радиостанцию, путем нажатия и удерживания кнопки POWER в

течение секунды, затем отключите DC кабель от разъема питания на задней панели

радиостанции.

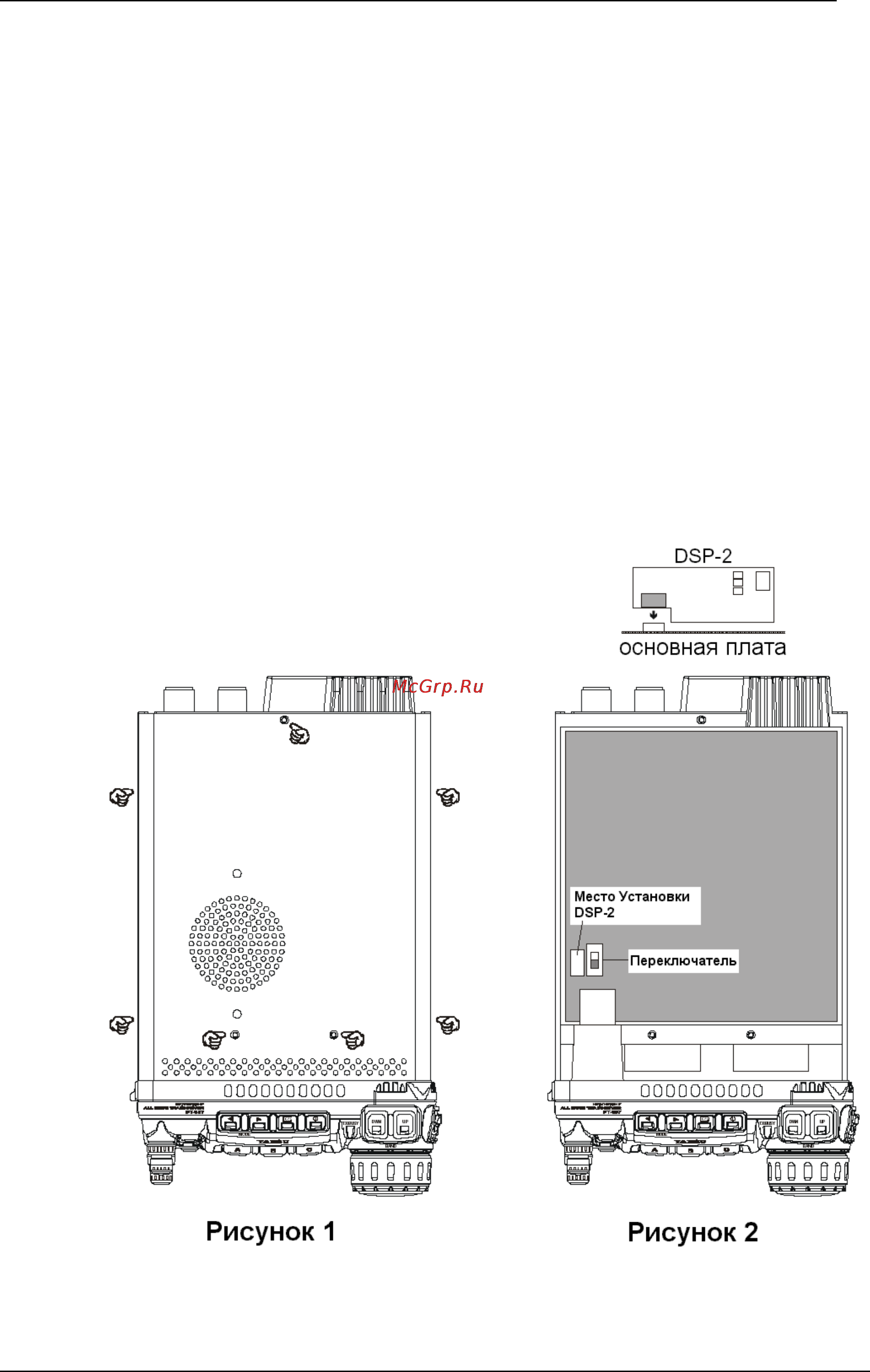

2. В соответствии с Рисунком 1, снимите верхнюю крышку радиостанции, удалив

семь винтов, и отсоедините провод громкоговорителя от главной платы

радиостанции.

3. В соответствии с Рисунком 2, найдите пустой 16-контактный разъем, и подключите

к нему модуль DSP-2.

4. Передвиньте маленький переключатель, расположенный рядом с 16-контактным

разъемом в положение «D».

5. Установите обратно верхнюю крышку (не забудьте подключить громкоговоритель)

и закрутите семь винтов.

6. Теперь установка DSP-2 полностью закончена. Подключите обратно DC кабель к

разъему питания.
