Радиостанция Vertex Standard FT – 857

www.viva-telecom.ru

120

УСТАНОВКА ДОПОЛНИТЕЛЬНЫХ АКСЕССУАРОВ

ДОПОЛНИТЕЛЬНЫЕ ФИЛЬТРЫ: YF-122S, YF-122C, И YF-122CN

1. Выключите радиостанцию, путем нажатия и удерживания кнопки POWER в

течение секунды, затем отключите DC кабель от разъема питания на задней панели

радиостанции.

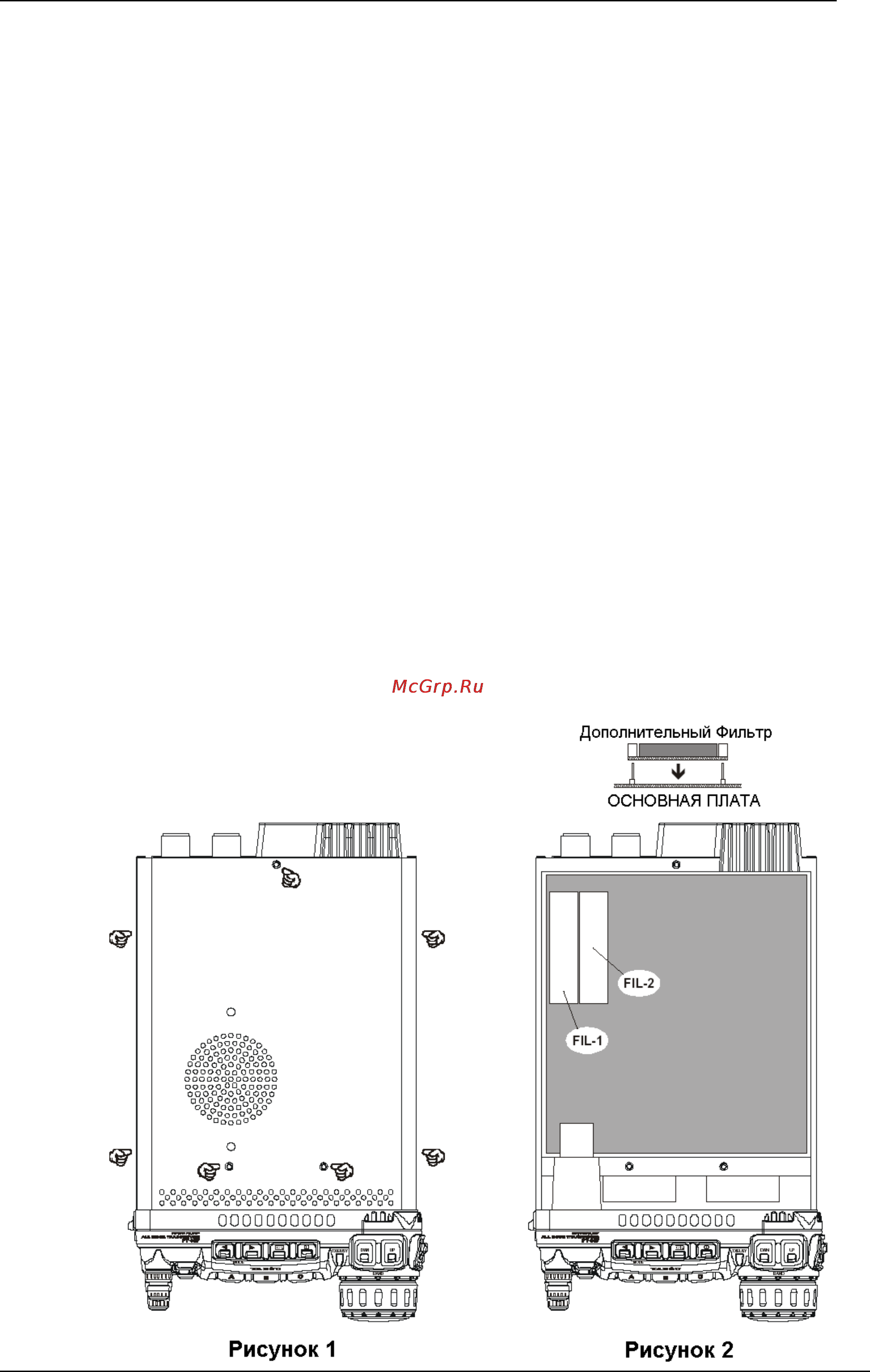

2. В соответствии с Рисунком 1, снимите верхнюю крышку радиостанции, удалив

семь винтов, и отсоедините провод громкоговорителя от главной платы

радиостанции.

3. В соответствии с Рисунком 2, найдите место для установки дополнительных

фильтров. Расположите фильтр так, чтобы его разъемы совпали с

соответствующими разъемами на плате, и, надавив, установите его. Разъем на

плате является универсальным для любого фильтра.

4. Установите обратно верхнюю крышку (не забудьте подключить громкоговоритель)

и закрутите семь винтов.

5. Теперь установка фильтра полностью закончена. Подключите обратно DC кабель к

разъему питания.

Для использования дополнительного фильтра нажмите кнопку [B](2.3, 500, или

300) (в ряде Мультифункций «n»), для активирования дополнительного фильтра,

установленного в слот «FIL1». Нажмите кнопку [С](2.3, 500, или 300) (в ряде

Мультифункций «n»), для активирования дополнительного фильтра, установленного в

слот «FIL2».

Примечание: Если Вы хотите использовать дополнительный фильтр для передачи в

режиме SSB, измените установки в Меню 086 [TX IF FILTER] на «FIL1» или «FIL2»

(слот, в который Вы установили дополнительный фильтр YF-122S).
