Радиостанция Vertex Standard FT – 857

www.viva-telecom.ru

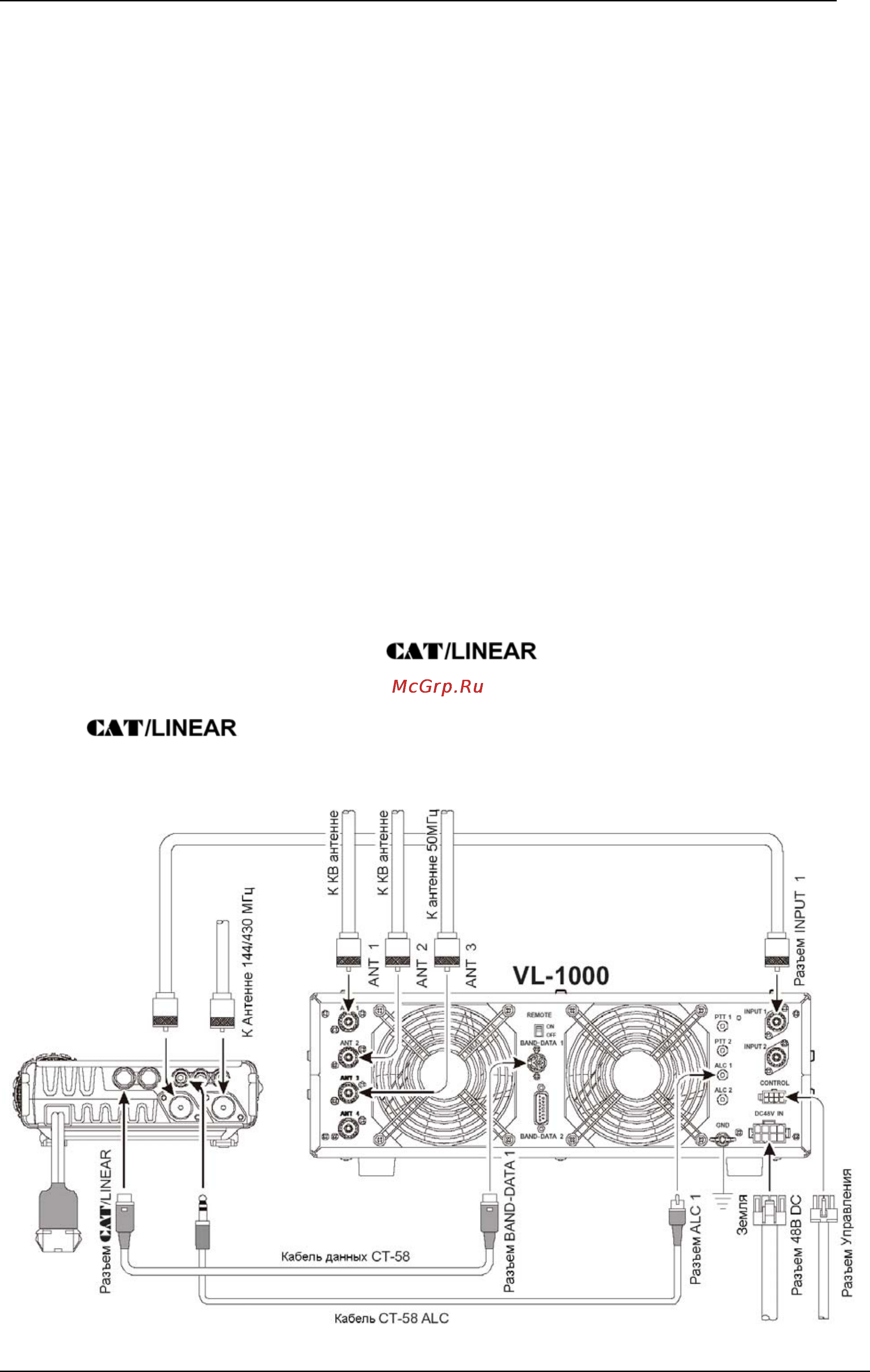

Подключение линейного усилителя

Радиостанция FT-857 имеет линии контроля и управления для простого

подключения к большинству из доступных усилителей мощности:

- антенные разъемы («HF/50 МHz» и «144/430 МHz»);

- контроль T/R (на Прием – разомкнуто от земли, на Передачу - замкнуто на землю);

- разъем регулировки уровня сигнала (управляющее напряжение от 0В до –4В DC);

- при подключении к 1КВт линейному усилителю VL-1000, опциональный СТ-58

интерфейсный кабель обеспечит простое соединение (необходимо только в режиме

меню 020 [CAT/LIN/TUN] установить значение «LINEAR»).

На задней панели радиостанции находится 8-пиновый разъем CAT/LINEAR (тип

разъема - миниатюрный DIN). Контакт «TX GND» обеспечивает при передаче замыкание

на землю, для T/R контроля Вашего линейного усилителя. АСС разъем типа

миниатюрного стерео разъема, с возможностью подключения внешнего ALC.

Центральная площадка – обратная земля. Кольцевая схема АСС разъема, при замыкании

на землю, переводит FT-857 в режим передачи с посылом постоянной CW несущей, для

возможной подстройки усилителя (или антенного тюнера).

Заметьте, что некоторые усилители, особенно УКВ или УВЧ усилители,

поддерживают два способа переключения Т/R: приложенное напряжение +13В, или

замыкание на землю.

Удостоверьтесь в том, что Ваш усилитель сконфигурирован на переключение через

замыкание на землю, как разъем

(контакт «TX GND») Вашей

радиостанции. Многие усилители используют для смены состояния чувствительность по

РЧ. В этом случае Вы можете использовать сигнал управления T/R от контакта «TX GND»

разъема

для управления КВ усилителем, и чувствительность по РЧ для

УКВ или УВЧ усилителя.
