Радиостанция Vertex Standard FT – 857

www.viva-telecom.ru

Контакт «TX GND» - это выход по схеме с «открытым коллектором», выдерживает

нагрузку на реле усилителя с напряжением на обмотке до +50В DC и ток до 400 мА. Если

Вы планируете использование различных усилителей для разных диапазонов частот,

необходимо обеспечить внешнее переключение сигнала управления «TX GND» с разъема

CAT/LINEAR на усилители разных диапазонов.

Важное замечание!

Нельзя допускать превышения максимально допустимых уровней напряжения или

тока на контакте «TX GND» разъема CAT/LINEAR. Эта линия не совместима с

отрицательными постоянными напряжениями, а также с переменными напряжениями.

Для большинства систем управления усилителями требуется совместимость с

сигналами низкого постоянного тока/напряжения (обычно +12В DC и ток 25 ~ 75 мА). FT-

897 будет отлично работать с такими усилителями.

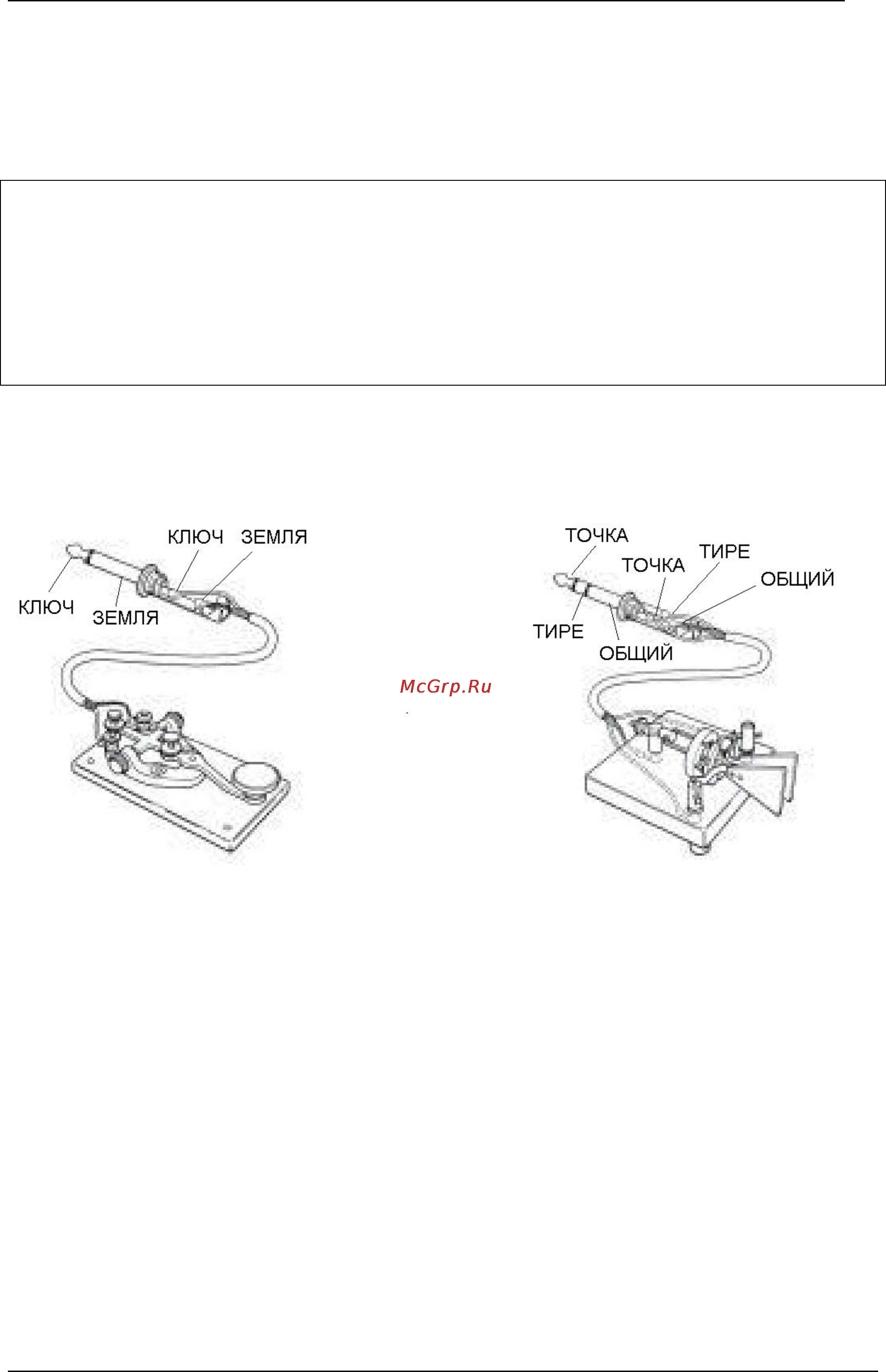

Подключение телеграфного ключа

Радиостанция имеет встроенный электронный ключ, совместимый с любыми

внешними телеграфными ключами. Способ подключения телеграфного ключа показан

ниже.

Для прямой работы с ключом, используются только последний и предпоследний

контакты разъема.

Примечание: При работе с прямым ключом, необходимо использовать только трех

контактный стерео разъем. При использовании двух контактного разъема, ключевой

сигнал будет постоянно закорочен на землю.

При использовании встроенного электронного ключа, удостоверьтесь, что он

сконфигурирован для «положительного телеграфирования», а не для «отрицательного»

или «блочного». Напряжение срабатывания «ключ поднят» для FT-857 равно +5В, а ток

при «ключ опущен» всего лишь около 1 мА.

Для автоматического CW телеграфирования используется персональный

компьютер с подключенным внешним телеграфным манипулятором с памятью для

ручной работы. Возможно подключение телеграфные провода через «Y» разветвитель.

Для достижения правильной работы оборудования, сверьтесь с документацией на Ваше

телеграфное устройство и программное обеспечение.
