Радиостанция Vertex Standard FT – 857

www.viva-telecom.ru

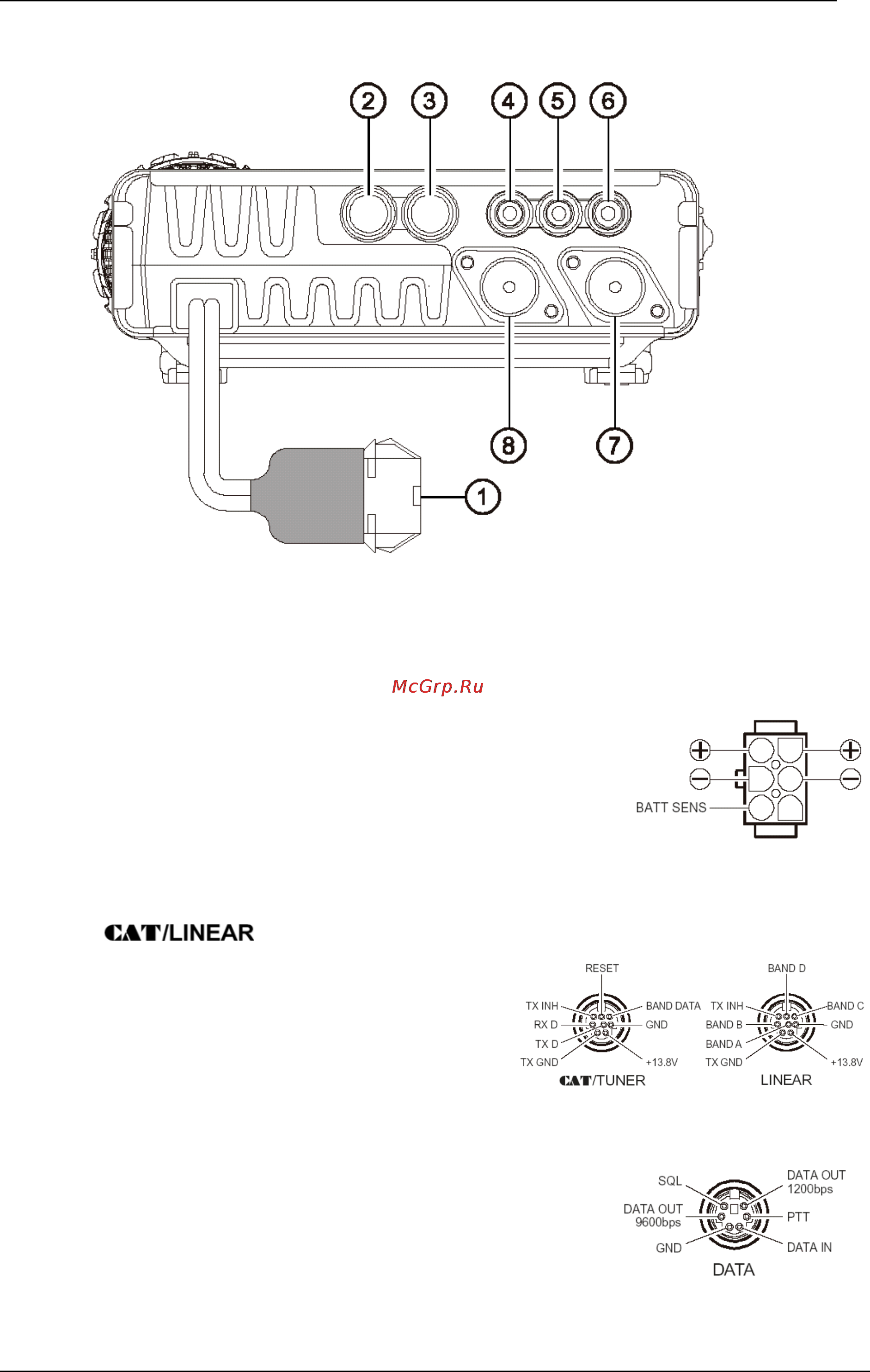

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ РАДИОСТАНЦИИ.

1 Разъем INPUT/ПИТАНИЕ

Этот разъем служит для подключения питания к радиостанции. Подключите к этому

разъему входящий в комплект поставки кабель питания. С другой стороны подключите

кабель к автомобильной аккумуляторной батарее, или другому источнику постоянного

напряжения, поддерживающему ток не менее 22 А при

постоянном напряжении 13,8 В. Убедитесь, что красный провод

присоединен к Положительной (+) клеме источника питания, а

черный к Отрицательной (-) клеме. Этим разъемом также

обеспечивается управление выходной мощностью

радиостанции. Если заземлить третий контакт разъема (BAT

SENS), радиостанция автоматически переключится на

мощность 20 Вт (на 430 МГц 10 Вт).

2 Разъем (Антенный тюнер/Линейный усилитель)

Этот 8-контактный мини-DIN разъем используется

для подключения внешнего автоматического

антенного тюнера FC-30. Он также служит для

подключения персонального компьютера для

контроля работы CAT системы, и для подключения

линейного усилителя VL-1000.

Разъем DATA/ДАННЫЕ

Этот 6-контактный мини-DIN разъем для AFSK сигналов от

Контроллера Оконечного Узла (TNC). В этот разъем также

выведены следующие сигналы: Принимаемый Аудио Сигнал

фиксированного уровня, РТТ, Состояние Шумоподавителя, и

Заземление.
