4 Разъем АСС

Это 3.5мм 3-х контактный разъем имеет следующие выводы: напряжение

ALC(Автоматический Контроль Уровня) от линейного усилителя, сигнал команды

«Transmit Request»(Запрос Передачи), Заземление. Если контакт «Transmit Request»

закорочен на землю, то радиостанция выходит в режим передачи непрерывной CW

несущей, для настройки линейного усилителя или ручного антенного тюнера.

5 Разъем KEY/Телеграфный ключ

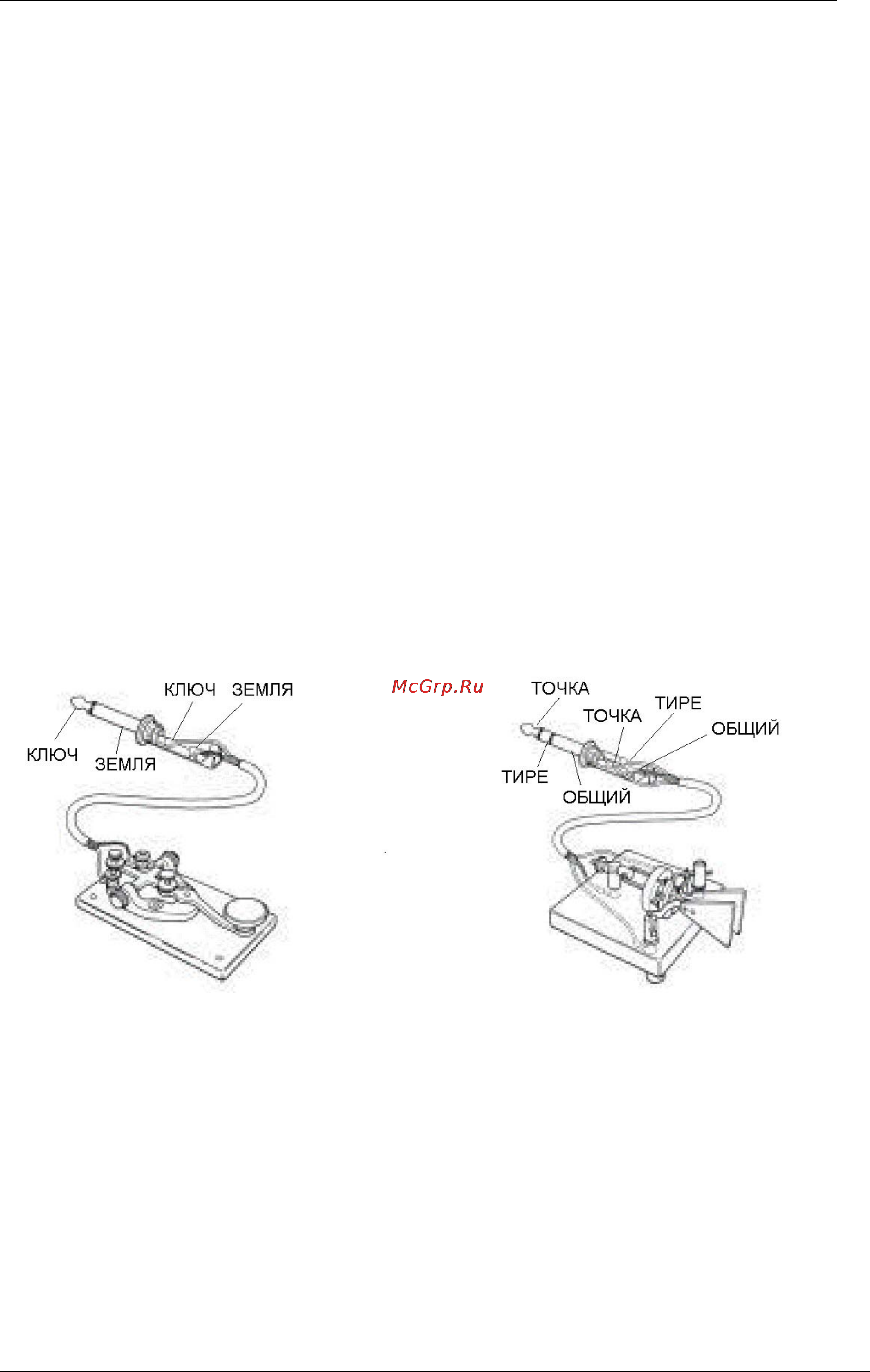

Этот 3.5мм 3-х контактный разъем используется для подключения Телеграфного ключа.

6 Разъем EXT SPKR/Аудио

Этот 3.5мм 2-х контактный разъем используется для подключения внешнего

громкоговорителя с сопротивлением 4 – 16 Ом. Уровень громкости регулируется при

помощи ручки AF на передней панели радиостанции.

7 Антенный разъем 144/430 МГц

Разъем М-типа(«SO-239») для подключения антенны на 144 МГц или 430 МГц через 50

Ом коаксиальный кабель.

8 Антенный разъем КВ/50 МГц

Разъем М-типа(«SO-239») для подключения антенны на КВ или 50 МГц через 50 Ом

коаксиальный кабель.
