9
ВНИМАНИЕ!
Ключ не должен использоваться в иных случаях (для
открывания бутылок и т.п.), чем те, которые указаны
в руководстве по эксплуатации. Содержите выкидные
лезвия ключей в чистоте, т.к. их загрязнения могут нега-
тивно сказаться на работе личинок замков.
РЕКОМЕНДАЦИЯ
Не подносите пульт дистанционного управления к источ-
нику тепла, холода или влажности.
ОТВЕТСТВЕННОСТЬ ВОДИТЕЛЯ
Даже на короткое время не покидайте автомобиль, в кото-
ром находится ребенок (или животное), оставив ключ в выклю-
чателе зажигания.
В таком случае ребенок может подвергнуть опасности себя
и других, запустив двигатель или включив какое-либо обору-
дование, например, стеклоподъемники, или заперев двери.
Существует опасность получения тяжелых травм.
ВНИМАНИЕ!
Бирку с номером кода ключа необходимо хранить дома
в безопасном месте. Номер кода ключа потребуется
Вам, если понадобится изготовить дополнительный ключ
или дубликат в замену утерянного.
Для замены ключа необходимо предоставить автомобиль
с биркой 2 (рис.1) дилеру для инициализации комплекта.
В зависимости от модификации автомобиля Вы можете
использовать до четырех пультов дистанционного управ-
ления.
Изготовление новых ключей производится за счет потре-
бителя.

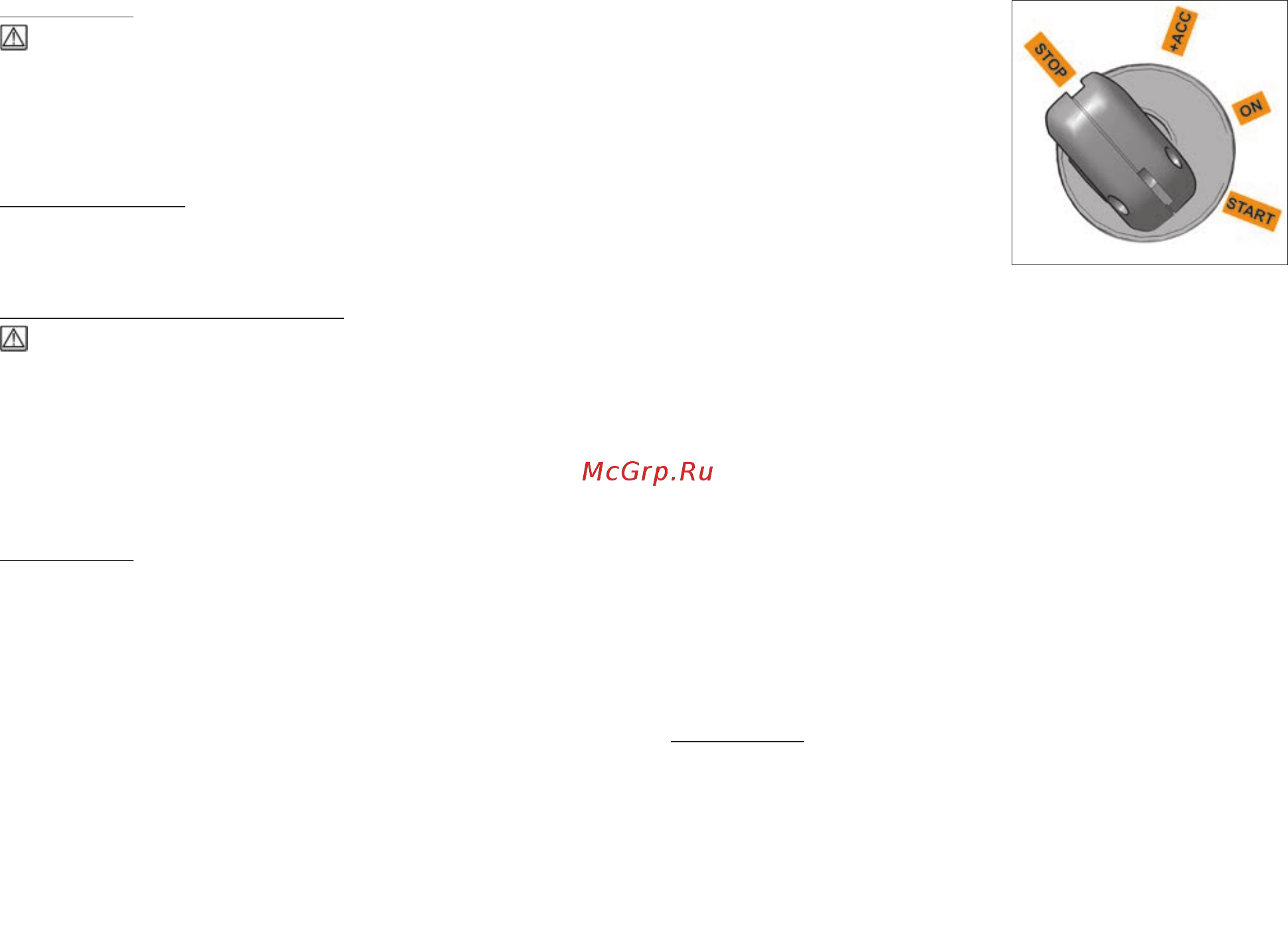

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ
STOP – выключено. Положе-
ние фиксированное. Ключ вы-
нимается.
При вынутом ключе срабатыва-
ет механизм запирающего ме-
ханического противоугонного
устройства. Для полного блоки
-
рования вала рулевого управ-
ления поверните рулевое коле-
со вправо или влево до щелчка.
Для выключения механическо-
го противоугонного устройства вставьте ключ в выключатель
зажигания и, слегка поворачивая рулевое колесо вправо-
влево, переведите ключ в положение ON.
+АСС – вспомогательное оборудование работает (напри-
мер, радиоприёмник), зажигание выключено, двигатель не
работает. Положение фиксированное. Ключ не вынимается.
ON – зажигание. Положение фиксированное. Ключ не вы-
нимается.
START – стартер. Положение нефиксированное. Автомати-
ческий возврат ключа в положение ON. Ключ не вынимается.
Если двигатель не начнет работать с первой попытки пуска,
переведите ключ из положения ON в положение STOP и при-
мерно через 40 секунд повторите попытку пуска.
ВНИМАНИЕ!
Не удерживайте ключ в положении START более 10 секунд.
Выключатель зажигания содержит механизм блокировки
повторного включения стартера, который не позволяет
повторно перевести ключ из положения ON «Зажигание»
в положение START «Стартер».
Рис. 2. Выключатель
зажигания
