Lada Vesta CNG [18/148] Временное включение
![Lada Vesta CNG [18/148] Временное включение](/views2/1340529/page18/bg12.png)
16
В качестве предупреждения об оставленном ключе за-
жигания, при открывании двери водителя звучит звуко-
вой сигнал. Также звуковой сигнал будет звучать, но уже
в иной тональности, если ключ зажигания вынуть, но
оставить включенными габаритные огни.
Не высовывайте из открытых окон автомобиля руки
и другие части тела, следите, чтобы этого не делали дети.
Выключатель открывания замка багажника
В вариантном испол-
нении автомобиля LADA
Vesta (кузов «SW» и кузов
«SW Cross») для откры-
вания двери багажного
отделения снаружи пред-
усмотрен выключатель
открывания замка багаж-
ника (рис. 14). Открыва-
ние двери багажника от
выключателя в накладке
также доступно и в кузове
«SE».
ПЕРЕКЛЮЧАТЕЛЬ СВЕТОВОЙ СИГНАЛИЗАЦИИ
I – нейтральное положе-
ние.
II – включены указатели
левого поворота. Нефик-
сированное положение.
III – включены указатели
левого поворота. Фикси-
рованное положение.
IV – включены указатели
правого поворота. Не-
фиксированное положе-
ние.
V – включены указатели
правого поворота. Фик-
сированное положение.
VI – на себя, подача све-
тового сигнала. Кратко-
временное включение
дальнего света фар неза-
висимо от положения переключателя наружного освещения.
Нефиксированное положение.
VII – от себя, включен дальний свет фар, если переключа-
телем наружного освещения включен свет фар. Фиксирован-
ное положение.
Для включения наружного освещения поверните кольцо 1
управления наружным освещением, которое имеет фик-
сированные положения:
– выключено. Положение фиксированное;
– включены габаритные огни. Положение фиксированное;
– включен ближний/дальний свет фар. Положение фиксиро-
ванное;
– включен режим «Авто».Положение фиксированное (в вари-
антном исполнении).

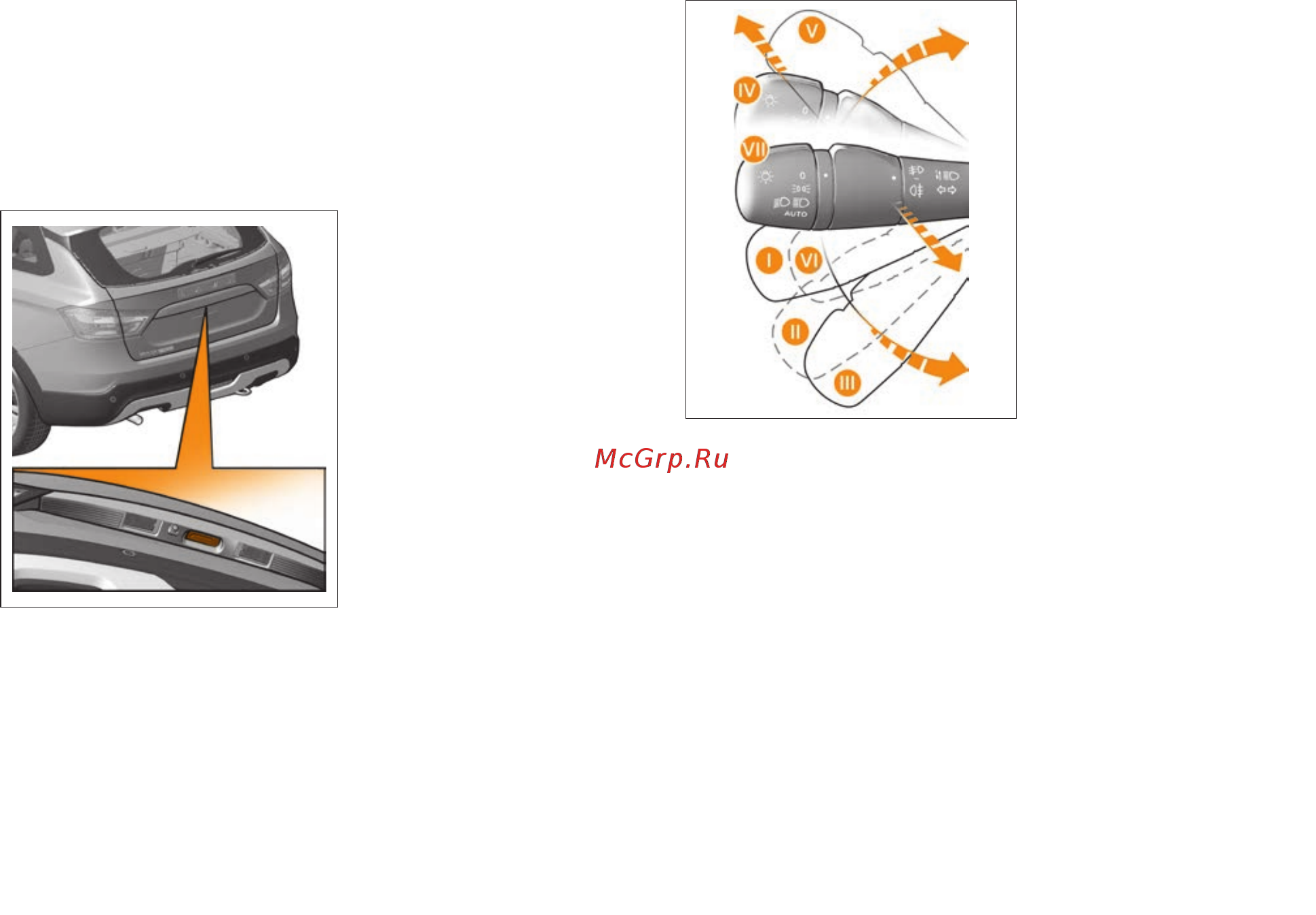

Рис. 15. Рычаг переключателя
световой сигнализации
Рис. 14. Выключатель открывания
замка багажника
