В этом режиме при заведенном
двигателе ближний свет фар
будет работать по сигналам с
датчика дождя и освещённости.
Для включения противотуман-
ных огней поверните кольцо
управления противотуманными
огнями 2:
– выключено. Положение фик-
сированное;
– включены задние противоту-
манные фонари.
Включение возможно только
при включенных габаритных ог-
нях или ближнем свете фар. По-
ложение фиксированное (при
наличии функции «Авто» положение нефиксированное);
– включены передние противотуманные фары (в вариант-
ном исполнении). Включение возможно только при вклю-
ченных габаритных огнях или ближнем свете фар. Положение
фиксированное (при наличии функции «Авто» положение не-
фиксированное).
ВНИМАНИЕ!
Во избежание разряда аккумуляторной батареи во вре-
мя остановок и стоянок автомобиля с выключенным
двигателем не оставляйте без необходимости включен-
ными внешние световые приборы (фары и фонари). При
открывании двери водителя для выхода из автомобиля
раздается звуковой сигнал, предупреждающий водителя
об оставшихся включенными световых приборах. Выклю-
чите их, оставляя автомобиль на длительное время.
ПЕРЕКЛЮЧАТЕЛЬ
СТЕКЛООЧИСТИТЕЛЕЙ
I – нейтральное положе-
ние. Очистители и омывате-
ли стекол выключены. Поло-
жение фиксированное.
II – включен прерывистый
режим или режим «Aвто»
(в вариантном исполне-
нии) работы очистителя
ветрового стекла. Положе-
ние фиксированное.
III – включена малая ско-
рость очистителя ветро-
вого стекла. Положение
фиксированное.
IV – включена большая скорость очистителя ветрового
стекла. Положение фиксированное.
В вариантном исполнении большая скорость очистителя
включится только при заведенном двигателе, иначе щётки сте
-
клоочистителя выйдут из парковочного положения для удоб-
ства замены щёток.
V – на себя, включен омыватель ветрового стекла. Положе
-
ние нефиксированное.
Рычаг переключателя сте-
клоочистителей
Стеклоочистители ветрового
стекла включаются при вклю
-
ченном зажигании.
1 – Кольцо регулировки
длительности паузы преры-

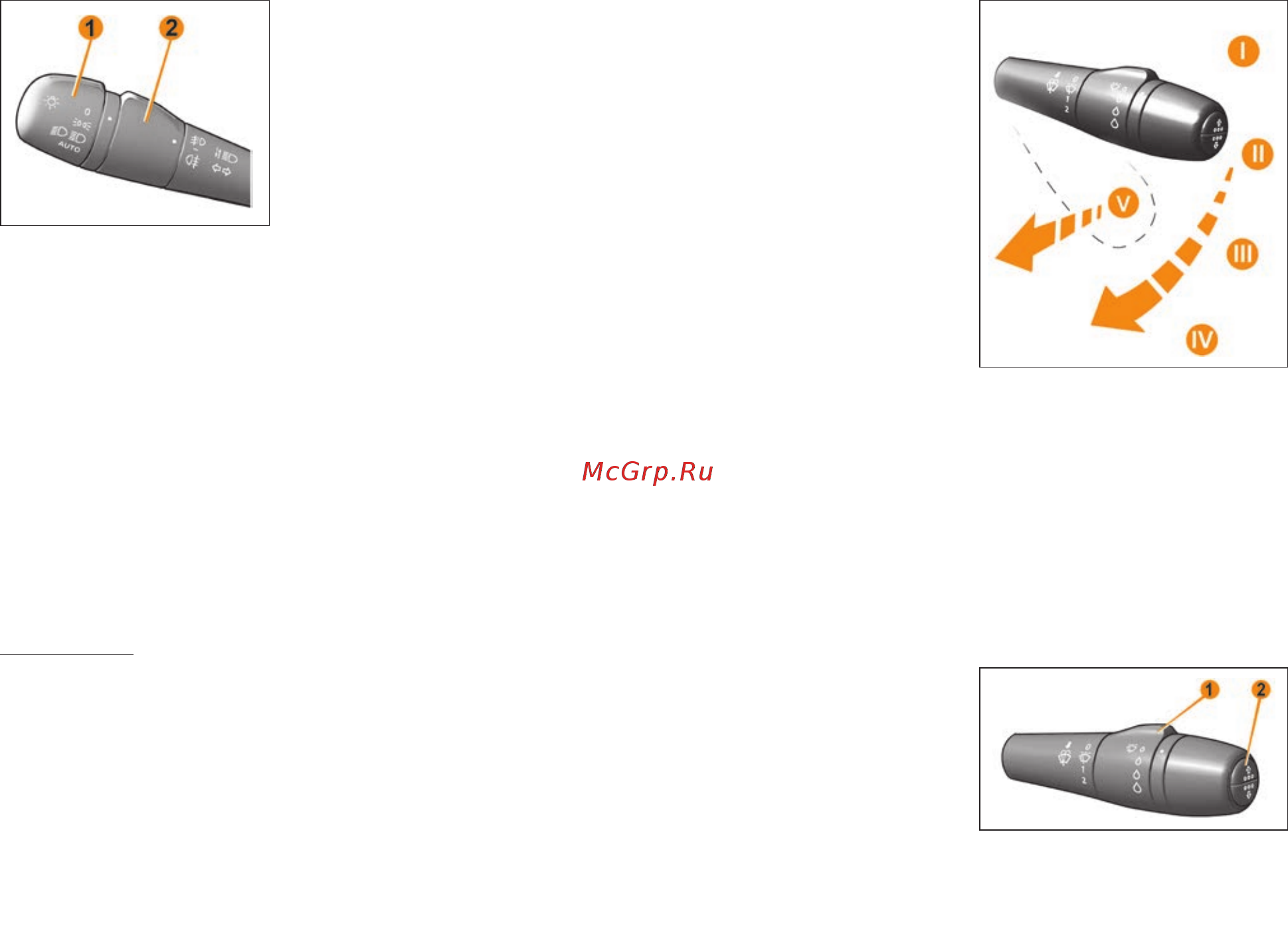

Рис. 16. Кольца управления
на рычаге переключателя
1 – Кольцо управления наруж-
ным освещением.
2 – Кольцо управления проти
-
вотуманными огнями.
Рис. 17. Рычаг переключателя
стеклоочистителей
Рис. 18. Рычаг правого
подрулевого переключателя
2 Р.Э. LADA Vesta
