ЗАПИРАНИЕ И ОТПИРАНИЕ ДВЕРЕЙ ВРУЧНУЮ
Отоприте двери с помо-
щью ключа, вставленного в
замок двери.
Передние двери: возьми-
тесь рукой за ручку, обхва-
тив сверху, и потяните ее
на себя.
ВНИМАНИЕ!
При использовании ме-
ханического ключа для
открывания передней
двери водителя, пред-
варительно необходимо снять декоративный колпачок с
наружной ручки открывания. Для снятия декоративного
колпачка использовать тонкий не острый предмет (на-
пример, лезвие ключа зажигания).
Открытие вручную из са-
лона
Передние двери. Потяни-
те ручку двери 1 (рис. 5, 6).
Задние двери. Со стороны
салона потяните также руч
-
ку двери 2 (рис. 7).
Запирание задней двери
без ключа
Для запирания двери при
неисправности ПДУ, при-
вода замка или отсутствии
питания требуется опу-
стить флажок 3 (рис. 7),
находящийся под механиз-
мом замка, вниз и захлоп-
нуть дверь. При одновре-
менно включенной детской
блокировке (рычажок 1,
рис. 7) на двери/дверях и
отсоединенной (разряжен-
ной) аккумуляторной бата-
рее разблокировка задней
двери/дверей с наружной,
и внутренней стороны не-
возможна! Для разблоки-
ровки двери/дверей по-
требуется подсоединить
аккумуляторную батарею.
Безопасность детей
Чтобы сделать невозмож-
ным открытие задних боко-
вых дверей автомобиля из-
нутри, нажмите рычажок 1
(рис. 7) на каждой двери,
закройте двери и изнутри
проверьте надежность их
блокировки.
В вариантном исполнении при открывании передних дверей
зоны входа-выхода водителя и переднего пассажира подсве
-
чиваются специальными плафонами, расположенными в ниж-
ней части дверей.
Рис. 6. Передняя правая дверь
Рис. 5. Передняя левая дверь
Рис. 7. Запирание задней двери

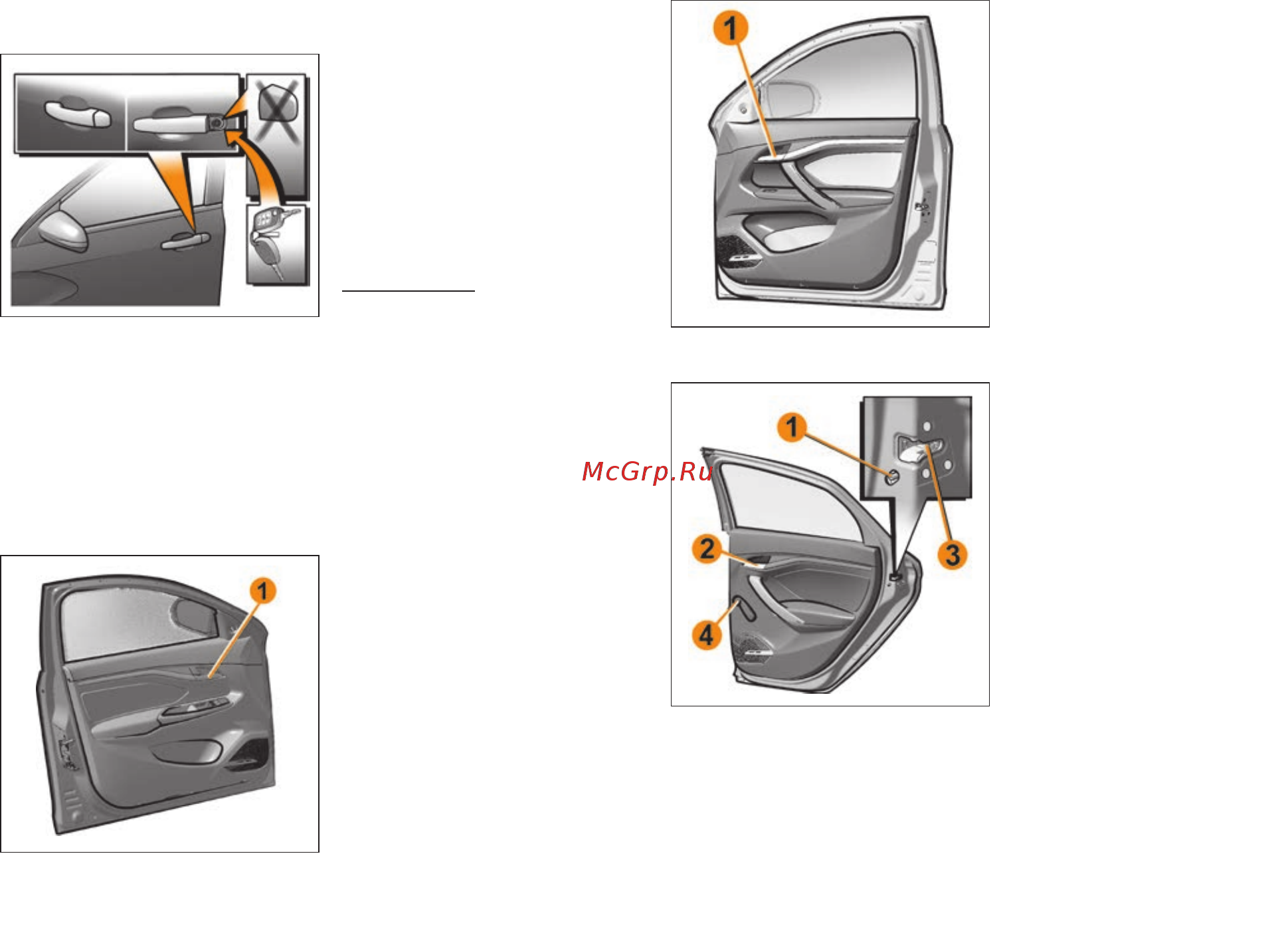

Рис. 4. Запирание и отпирание
дверей вручную
