5
2.2 Порядок подключения
Внимание! Соблюдайте меры предосторожности при работе
с напряжением 220В!
Подключение видеомонитора должен выполнять квалифицированный специалист.
Монтаж видеомонитора осуществляется в соответствии с прилагаемой схемой под-
ключения (приложение А). Неверное подключение может привести к выходу из строя
видеомонитора.
Сечение проводов, соединяющих видеомонитор с блоком питания замка и видеомо-
нитор с коммутатором по цепям: +U, GND должно быть не менее 0,8 мм
2
, остальных - не
менее 0,2 мм
2
.
Подключение видеомонитора к коммутатору выполнить проводами длиной не более
15 метров.
Для передачи видеосигнала использовать телевизионный кабель типа РК-75. Длина
кабеля до 30 м.

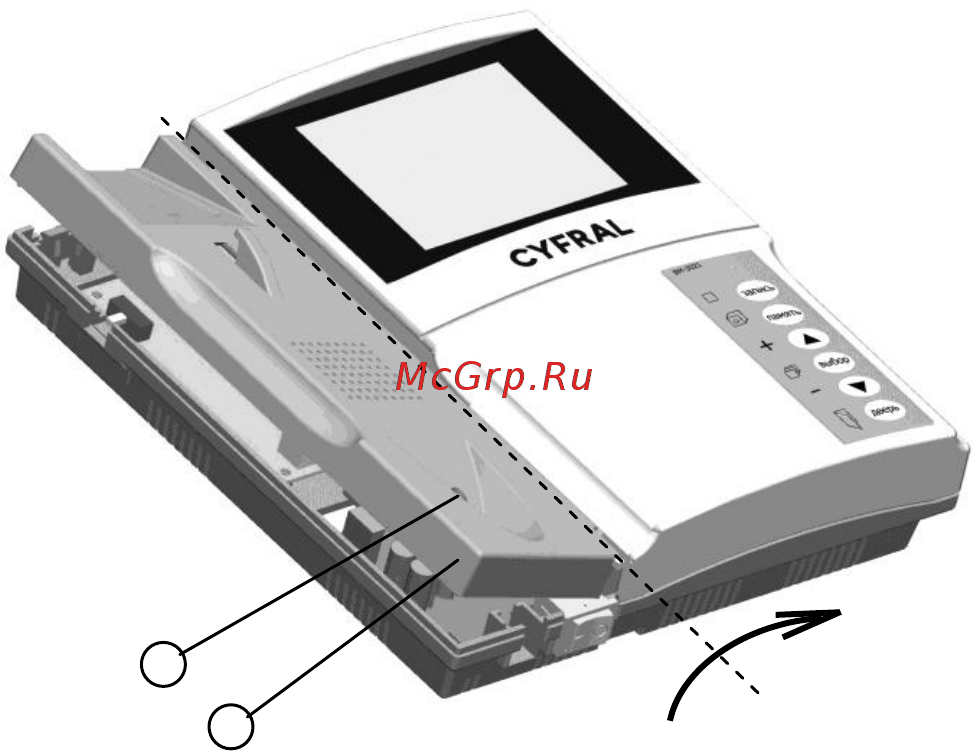

Рисунок 2
1
2
