ТРУБКА АБОНЕНТСКАЯ ПЕРЕГОВОРНАЯ
ЦИФРАЛ КМ-2
Руководство по эксплуатации
ЦФРЛ.468624.021 РЭ
1. ОПИСАНИЕ И РАБОТА
1.1 НАЗНАЧЕНИЕ
ТАП КМ-2 предназначена для обеспечения двухсторонней дуплексной связи с домофонами типа
ЦИФРАЛ CCD-2094 или аналогичными в многоквартирных домах и подъездах в качестве переговорного устрой-
ства, а также для дистанционного открывания электромагнитного замка входной двери. ТАП КМ-2 предназначе-
на для работы в следующих условиях:
Температура окружающего воздуха от +5 до +40
0
С;
Относительная влажность воздуха не более 95% при температуре плюс 30
0
С.
1.2 ФУНКЦИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Ток потребления в режиме «Разговор»
2. Напряжение в линии при установленной на корпус трубке
3. Напряжение в линии при поднятой трубке
4. ТАП КМ-2 обеспечивает выполнение следующих функций:
- подачу звуковой сигнализации при получении вызывного
сигнала от блока вызова;
- двухстороннюю дуплексную связь с блоком вызова;
- дистанционное открывание входной двери.
5. Габаритные размеры, мм, не более
6. Масса ТАП КМ-2, кг, не более
18-22 мА
1,5–2,5 В
5,8–6,5 В
200х55х43
0,15
1.3 КОМПЛЕКТ ПОСТАВКИ
Наименование Кол-во
ТАП ЦИФРАЛ КМ-2 1шт.
Комплект крепежный:
Шуруп 4х25 ГОСТ1145-80
Дюбель
2шт.
2шт.
1.4 УПАКОВКА
Для упаковки ТАП КМ-2 применяются коробки из гофрированного картона. В каждую коробку укладыва-
ется 48 комплектов ТАП КМ-2 и одно руководство по эксплуатации.
2. ПОРЯДОК УСТАНОВКИ
ТАП КМ-2 устанавливается в вертикальном или горизонтальном положении в любой точке квартиры. Под-
ключение ТАП КМ-2 к линии домофона производится в порядке, изложенном в руководстве по эксплуатации
соответствующей модели домофона и с соблюдением полярности. После подключения к линии трубку устано-
вить на корпус ТАП КМ-2.
Схема электрическая принципиальная ТАП ЦИФРАЛ КМ-2 приведена в приложении А.
3. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
ТАП КМ-2 в упаковке завода изготовителя можно перевозить любым видом крытого транспорта. ТАП КМ-2
следует хранить в упаковке завода-изготовителя в закрытых помещениях с естественной вентиляцией при тем-
пературе окружающего воздуха от плюс 5 до плюс 40
0
С и относительной влажности не более 80% при темпера-
туре плюс 25
0
С. Коробки с ТАП КМ-2 должны быть уложены в штабеля (не более 8 коробок по высоте) на стел-
лажах на высоте не менее 0,15 м от пола.
4. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует безотказную работу ТАП ЦИФРАЛ КМ-2 в течение 12-ти месяцев с
момента продажи, но не более 18-ти месяцев после даты выпуска при условии соблюдения потребителем пра-
вил хранения, монтажа, эксплуатации и рекомендаций, изложенных в настоящем руководстве. В случае обна-
ружения дефектов, возникших при работе устройства в течение гарантийного срока, предприятие-изготовитель
гарантирует бесплатное устранение неисправности. ТАП КМ-2 рассчитано на непрерывную работу в течение 5
лет с момента продажи.
Гарантийный ремонт изделия производится при наличии на нем даты изготовления и штампа ОТК. Пере-
сылка ТАП КМ-2 предприятию-изготовителю для ремонта осуществляется за счет покупателя.
Предприятие-изготовитель не принимает претензий на некомплектность и механические повреждения ТАП
КМ-2 после продажи.
Предприятие-изготовитель оставляет за собой право вносить в конструкцию и электрическую схему ТАП
КМ-2 изменения, не влияющие на основные параметры изделия.
ТАП ЦИФРАЛ КМ-2 не подлежит бесплатному гарантийному обслуживанию в следующих случаях:
- при наличии механических повреждений и дефектов, вызванных неправильным подключением или внешни-
ми воздействиями;
- при самовольном изменении конструкции, электрической схемы или комплектации изделия;
- если был проведен ремонт лицом, не имеющим на это соответствующего разрешения.
Предприятие-изготовитель не несет ответственности (гарантия не распространяется) за следующие виды
неисправностей:
- неисправности, вызванные попаданием внутрь ТАП КМ-2 посторонних предметов, веществ, жидкостей;
- неисправности, вызванные использованием нестандартных материалов и запасных частей;
- неисправности, вызванные стихией, пожаром или другими причинами, не зависящими от предприятия-
изготовителя.
5. ЛИСТ УПАКОВОЧНЫЙ
НАИМЕНОВАНИЕ
ОБОЗНАЧЕНИЕ КОЛ-ВО
ТАП ЦИФРАЛ КМ-2 ЦФРЛ.468624.021 48 шт.
Упаковка 1 шт.
Руководство по эксплуатации ЦФРЛ.468624.021 РЭ 1 шт.
Дата упаковки ____________________
Упаковщик _______________________
Штамп ОТК ______________________
ПРИЛОЖЕНИЕ А

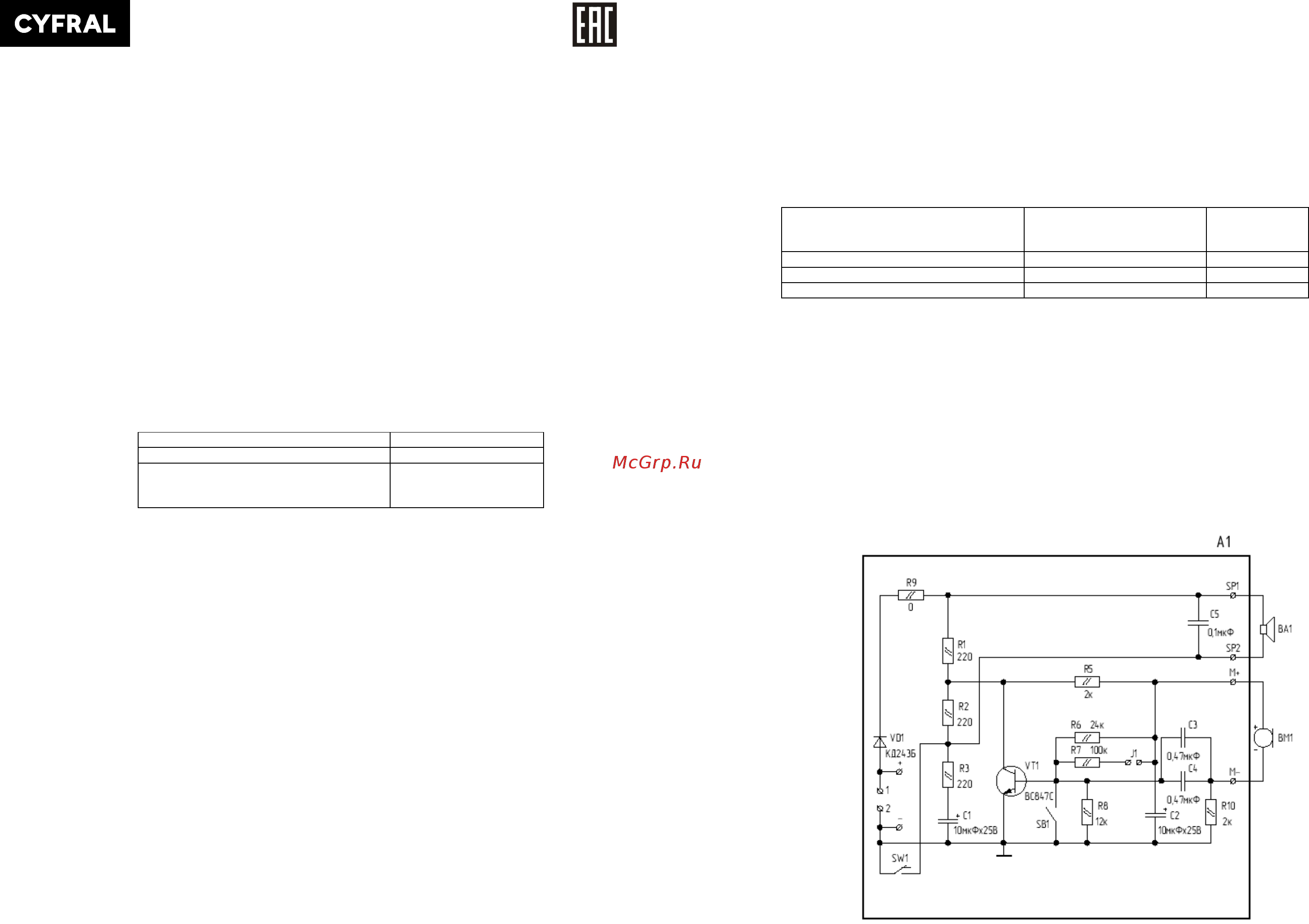

Схема электрическая принципиальная ТАП ЦИФРАЛ КМ-2
