Цифрал ВМ-3020 [7/19] Правила пользования видеомонитором

Рисунок 4

Подключение видеомониторов ЦИФРАЛ ВM-3040, ЦИФРАЛ ВM-3041 про-

изводится в следующем порядке:

1. Открутите винт 1, фиксирующий съёмную крышку 2 видеомонитора. Снимите

съёмную крышку 2 (см. рисунок 2).

2. Отключите динамик от платы контроллера, вынув разъём из вилки 2(см.рисунок 3)

3. Заведите провода подключения внешних устройств 1 внутрь видеомонитора через

пазы в основании (см. рисунок 3).

4. Повесьте видеомонитор на предварительно вкрученные в стену шурупы.

5.Подключите провода 1 к клеммам, расположенным на плате контроллера ви-

деомонитора (согласно приложения А).

6. Вставив разъем динамика в вилку установите в обратной последовательности

съёмную крышку на место, закрутите фиксирующий винт.

7. Присоедините витой шнур 13 трубки, установите трубку 1 на крышку 15 (см. ри-

сунок 1).

8. Снимите крышку коммутатора, открутив 2 винта.

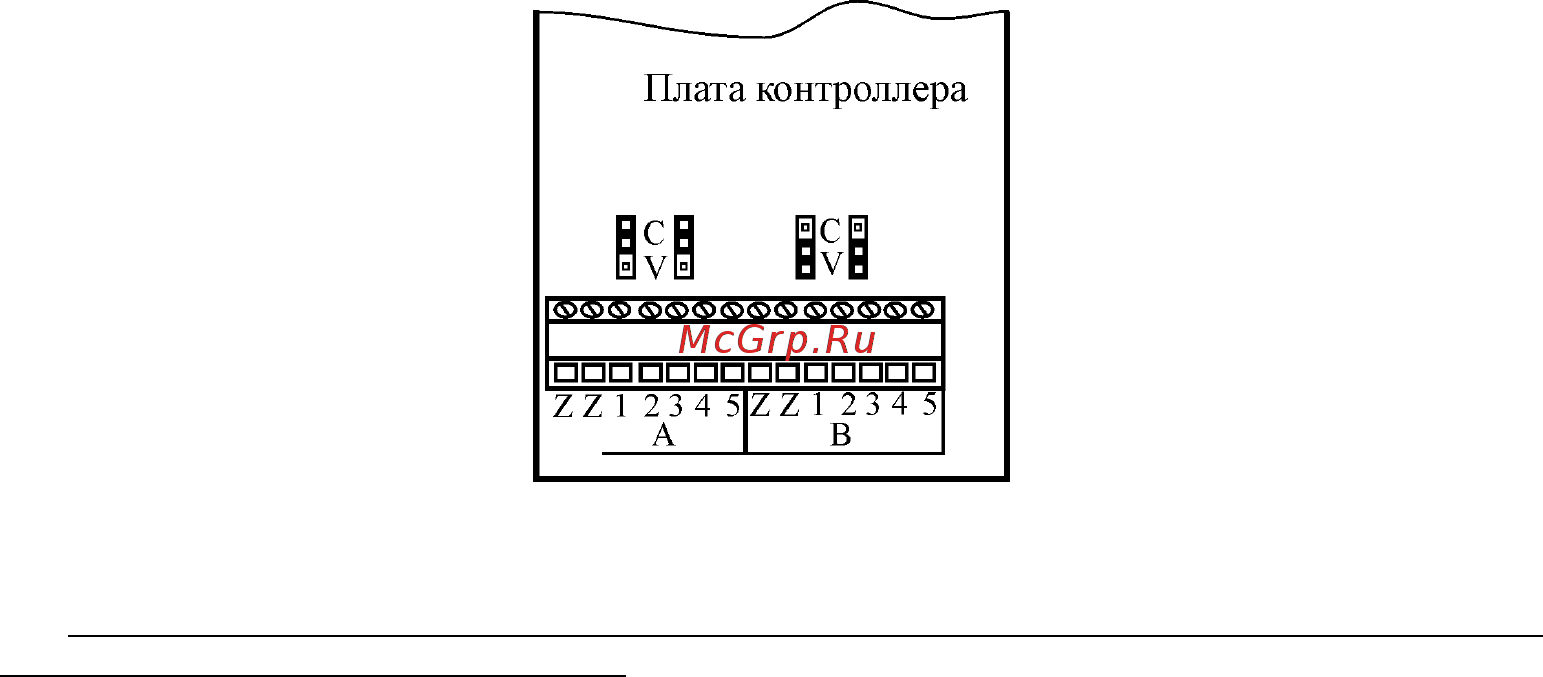

9. Установите парные перемычки для каждого блока вызова на плате в положение

«С», если к видеомонитору подключен блок вызова с КМЛС или прямой адресации, в

положение «V», если подключен блок вызова c видеоканалом (ЦИФРАЛ М-1.1V, др.)

10. Установите крышку коммутатора на место, закрутите винты.

11. Подключите провода от блоков вызовов и от видеомонитора к клеммам коммута-

тора.

12. Вставьте штепсельную вилку видеомонитора в розетку питания 220 В, включите

видеомонитор (переключатель 12 - см. рисунок 1).

3 Правила пользования видеомонитором

При первом включении видеомонитора произведите его настройку. Выбор функции

для настройки производится с помощью экранного меню. Для входа в меню нажмите и

удерживайте кнопку 9 (ВЫБОР) (см. рисунок 1) до появления на экране 3 надписи

“Общ.Настр.”. Перемещайте курсор по пунктам меню последовательными нажатиями

кнопки 8 (▲) или 10 (▼). После выбора нужного пункта кратковременно нажмите кноп-

ку 9 (ВЫБОР) для входа в следующее меню или для изменения значения. Для увеличе-

ния значения выбранной функции нажимайте кнопку 8 (▲), для уменьшения – кнопку 10

(▼). Для выхода из текущего меню или регулировки кратковременно нажмите кнопку 11

(ДВЕРЬ).
