2.2 Установка жесткого диска
Перед запуском установите жесткий(е) диск (и).Устройство может поддерживать один
жесткий до 6-и ТБайт.

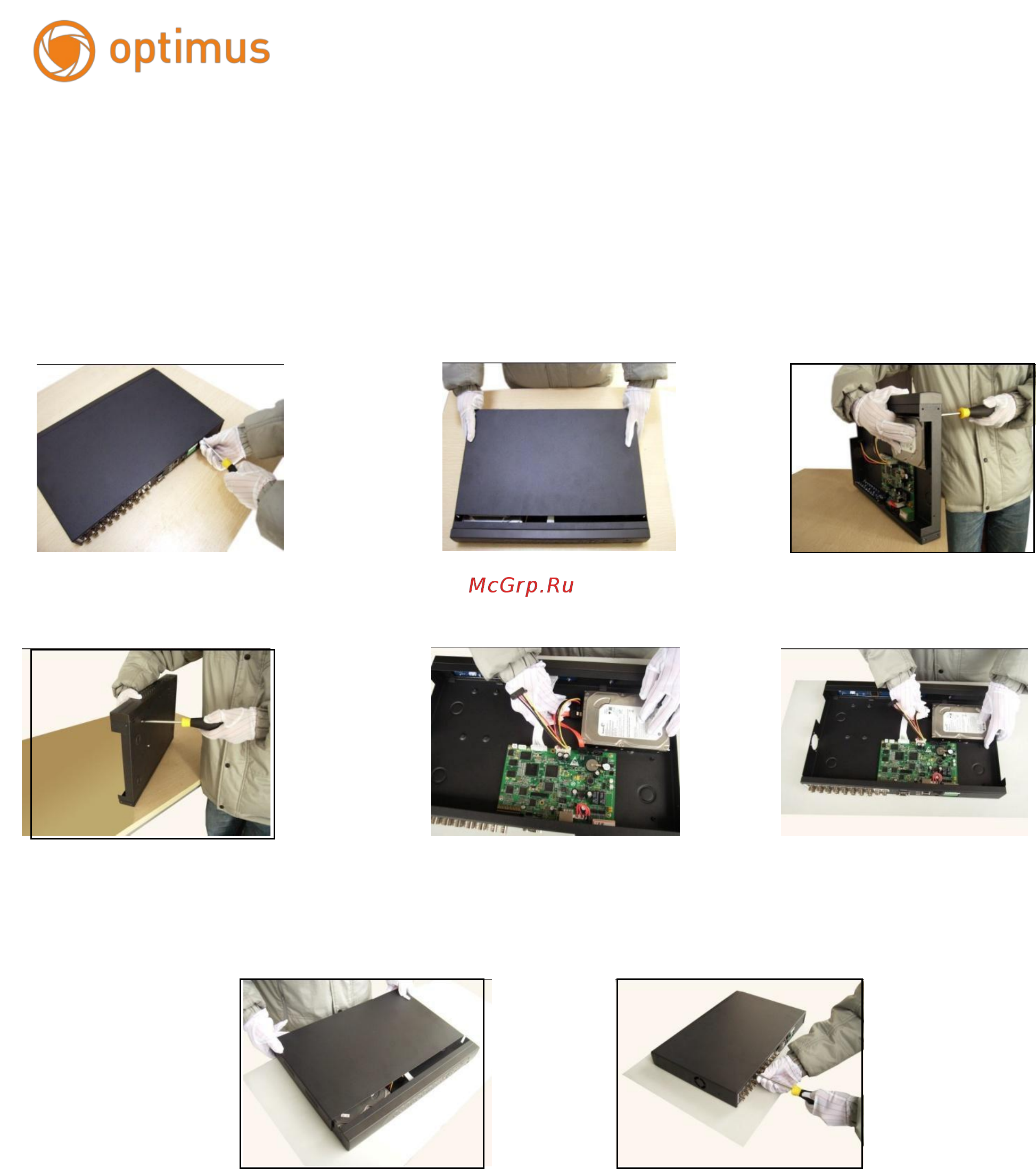

1.выкрутите винты 2. снимите крышку 3.закрутите винты жесткого
диска
4.закрутите винты жесткого диска 5.подключите кабель данных 6.подключите кабель питания
7.закройте крышку 8.закрепите крышку
2.3 Установка в стойку
Шаги установки и важные моменты:
1. Убедитесь, что температура в помещении не превышает 35 ℃.
2. Обеспечьте 15 см свободного пространства вокруг оборудования для циркуляции воздуха.
3. При установке нескольких компонентов в стойку примите меры во избежание перегрузки
сетевой розетки.
