2
IT
! È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio.
! Leggere attentamente le istruzioni: ci sono
importanti informazioni sull’installazione, sull’uso e
sulla sicurezza.
! L’installazione dell’apparecchio va effettuata
secondo queste istruzioni da personale qualificato.
! Qualsiasi intervento di regolazione o manutenzione
deve essere eseguito con la cucina disinserita
dall’impianto elettrico.
! Consigliamo di pulire il forno prima del suo primo
utilizzo seguendo le indicazioni riportate nel
paragrafo “Manutenzione e cura”.
Ventilazione dei locali
L’apparecchio può essere installato solo in locali
permanentemente ventilati, secondo le
norme UNI-
CIG 7129 e 7131 e successivi aggiornamenti
in vigore.
Nel locale in cui viene installato l’apparecchio deve
poter affluire tanta aria quanta ne viene richiesta
dalla regolare combustione del gas (la portata di aria
non deve essere inferiore a 2 m
3
/h per kW di potenza
installata).
Le prese di immisione aria, protette da griglie, devono
avere un condotto di almeno 100 cm
2
di sezione utile
ed essere collocate in modo da non poter essere
ostruite, neppure parzialmente (
vedi figura A
).
Tali prese devono essere maggiorate nella misura del
100% – con un minimo di 200 cm
2
– qualora il piano di
lavoro dell’apparecchio sia privo del dispositivo di
sicurezza per assenza di fiamma e quando l’afflusso
dell’aria avviene in maniera indiretta da locali
adiacenti (
vedi figura B
) – purché non siano parti
comuni dell’immobile, ambienti con pericolo di
incendio o camere da letto – dotati di un condotto di
ventilazione con l’esterno come descritto sopra.

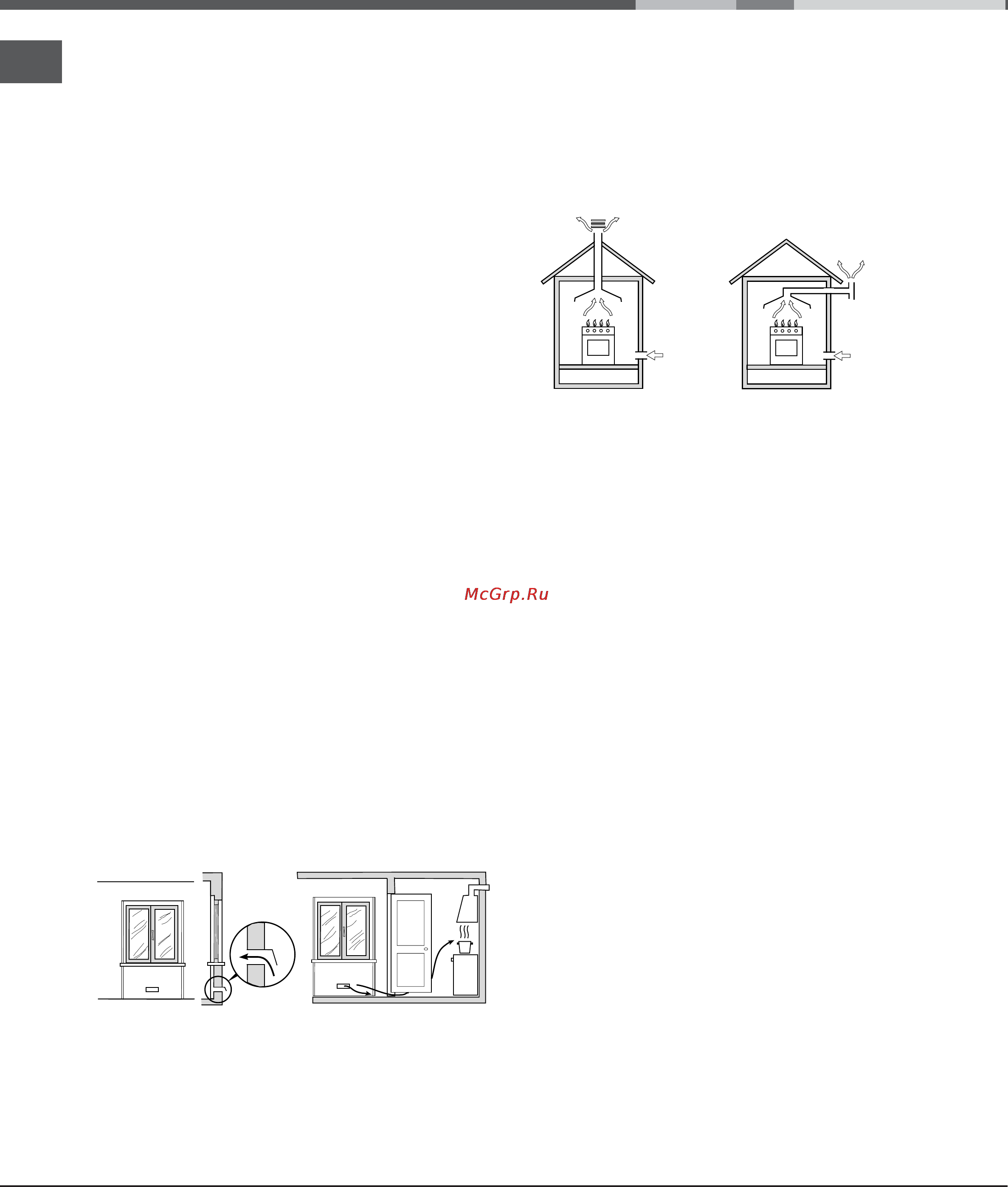

Locale adiacente Locale da ventilare
A B
A
Apertura di ventilazione Maggiorazione della
per l’aria comburente fessura fra porta e
pavimento
! Dopo un uso prolungato dell’apparecchio, è
consigliabile aprire una finestra o aumentare la
velocità di eventuali ventilatori.
Scarico dei fumi della combustione
Lo scarico dei fumi della combustione deve essere
assicurato tramite una cappa collegata a un camino a
tiraggio naturale di sicura efficienza, oppure mediante
un elettroventilatore che entri automaticamente in
funzione ogni volta che si accende l’apparecchio
(
vedi figure
).
Scarico direttamente Scarico tramite camino o
all’esterno canna fumaria ramificata
(riservata agli apparecchi
di cottura)
! I gas di petrolio liquefatti, più pesanti dell’aria,
ristagnano in basso, perciò i locali contenenti bidoni
di GPL devono prevedere aperture verso l’esterno per
l’evacuazione dal basso di eventuali fughe di gas.
I bidoni di GPL, vuoti o parzialmente pieni, non
devono essere installati o depositati in locali o vani a
livello più basso del suolo (cantinati, ecc.). Tenere nel
locale solo il bidone in utilizzo, lontano da sorgenti di
calore (forni, camini, stufe) capaci di portarlo a
temperature superiori ai 50°C.
Posizionamento e livellamento
! È possibile installare l’apparecchio di fianco a mobili
che non superino in altezza il piano di lavoro.
! Assicurarsi che la parete a contatto con il retro
dell’apparecchio sia di materiale non infiammabile e
resistente al calore (T 90°C).
Per una corretta installazione:
• porre l’apparecchio in cucina, in sala da pranzo o
in un monolocale (non in bagno);
• se il piano della cucina è più alto di quello dei
mobili, essi devono essere posti ad almeno 600 mm
dall’apparecchio;
• se la cucina viene installata sotto un pensile, esso
dovrà mantenere una distanza minima dal piano di
420 mm.
Tale distanza deve essere di 700 mm se i pensili sono
infiammabili (
vedi figura
);
Installazione
