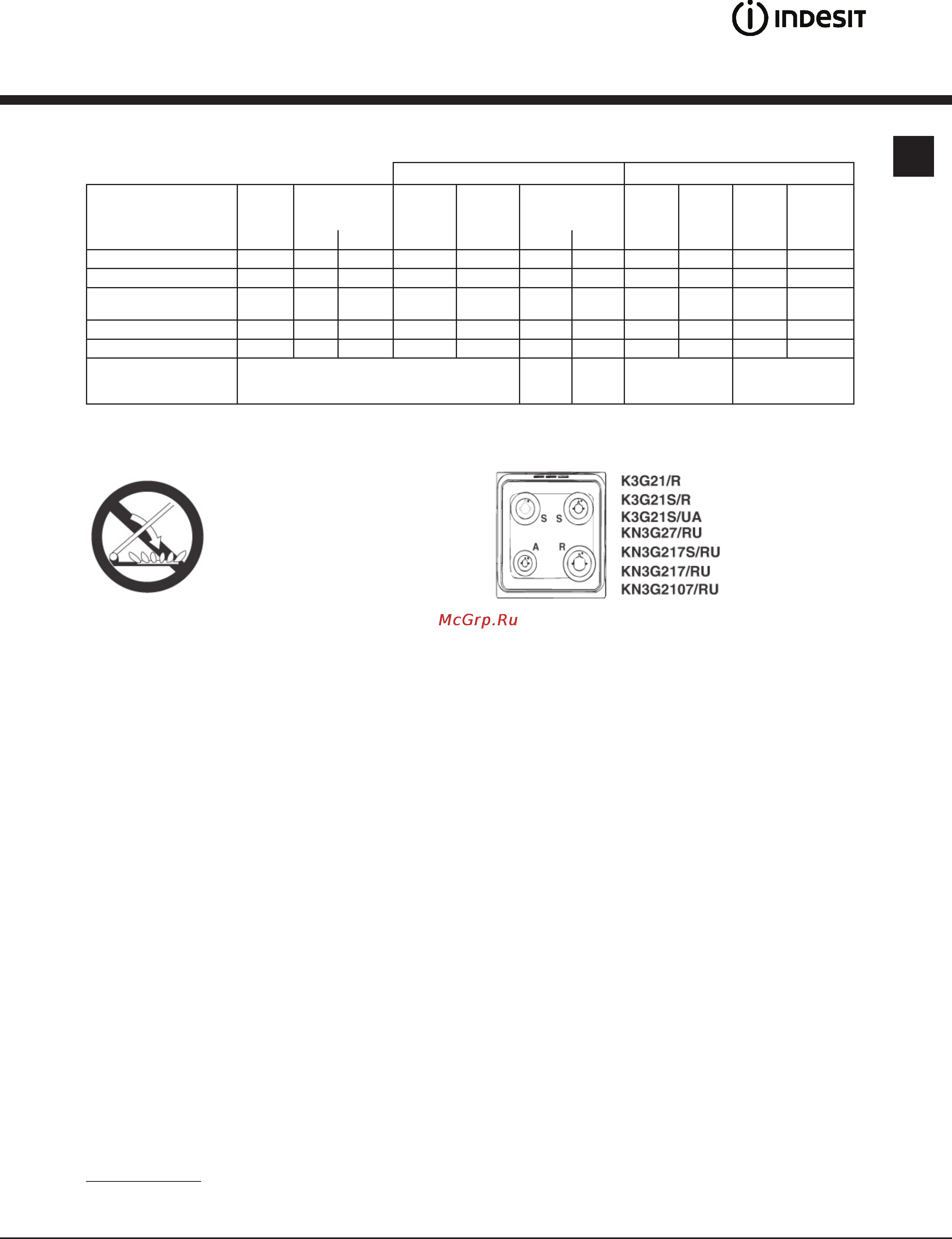

Indesit KN 3G217 X [31/72] Характеристики горелок и жиклеров
![Indesit KN 3G217 X [31/72] Характеристики горелок и жиклеров](/views2/1034100/page31/bg1f.png)
31
RS
Характеристики горелок и жиклеров
Сжиженный газ Природный газ
Горелки
Диаметр,
мм
Мощность
нагрева,
кВт (p.c.s.*)
отверстие
1/100
жиклер
1/100
поток*
г/ч
жиклер
1/100
поток*
л/ч
жиклер
1/100
поток*
л/ч
номин. уменьш мм мм
*** **
мм мм
Быстрая (большая) (R) 100 3,00 0,7 41 87 218 214 128 286 143 286
Полубыстрая (средняя) (S) 75 1,90 0,4 30 70 138 136 104 181 118 181
Вспомогательная
(маленькая) (A)
51 1,00 0,4 30 52 73 71 76 95 80 95
Духовка
- 2,80 1,0 46 80 204 200 119 267 132 257
Гриль
- 2,30 - - 75 167 164 114 219 139 227
Давление
Номинальное (мбар)
Минимальное (мбар)
Максимальное (мбар)
28-30
20
35
37
25
45
20
17
25
13
6,5
18
* Сухой газ при 15 °С и давлении 1013 мбар
** Пропан P.C.S. = 50,37 MДж/кг
*** Бутан P.C.S. = 49,47 MДж/кг
Природный газ P.C.S. = 37,78 MДж/м
3
Предупреждение! Стеклянная
крышка плиты может треснуть
от нагрева. Прежде чем закрыть
крышку, обязательно выключите
все горелки.*
* Только для моделей со стеклянной крышкой.
