Janome 7519 [14/32] Ширина 5 ширина 3

Кнопка реверса ручка выбора образцов строчек регулятор ширины стежка регулятор длины стежка стопор намотки шпульки шпиндель намотки шпульки катушечные стержни нитенаправитель намотки шпульки нитеводитель рычаг нитеводителя реле натяжения нити регулятор давления лапки на ткань передняя панель нитеобрезатель нитевдеватель игольная пластина держатель прижимной лапки игольный стержень игла прижимная лапка дополнительный столик ручка для переноса маховое колесо выключатель питания разъем машины свободный рукав рычаг петли рычаг подъема прижимной лапки 4

Названия частей 4

Примечание дизайн и особенности машины могут меняться без предварительного уведомления 4

Раздел 1 основные части 4

Набор стандартных аксессуаров лапка вшивания молнии лапка для выполнения автоматической петли лапка подрубки края шпульки набор игл вспарыватель отвертка масло направитель швов 5

Преимущества шитья со свободным рукавом ткань не собирается вокруг иглы при создании закрепок для усиления карманов разрезов и области пояса удобно обрабатывать рукава область пояса брюки и другие изделия по кругу легко штопать носки или наносить заплатки на области колен локтей или любую детскую одежду 5

Раздел 2 подготовка к шитью 5

Съемный столик съемный столик обеспечивает дополнительное пространство при шитье а также легко снимается образуя свободный рукав 5

Чтобы пристегнуть столик на место двигайте его в сторону машины и вставьте на место 5

Чтобы снять дополнительный столик двигайте его в сторону от машины 5

Ящик для аксессуаров 5

Ящик для хранения аксессуаров швейные аксессуары удобно расположены в дополнительном столике 5

Вилка подключения выключатель питания ручкаэлектрическая розетка разъем машины вилка машины педаль 6

Внимание не кладите ничего на ножную педаль в противном случае машина заработает неожиданно 6

Выключите питание 2 вставьте вилку машины в разъем машины 3 вставьте вилку подключения в электрическую розетку 4 нажмите на выключатель включите питание и свет 6

Инструкции по пользованию 6

Контроль скорости шитья скорость шитья регулируется ножной педалью чем сильнее нажимать на педаль тем быстрее работает машина 6

Подключение питания перед подключением шнура убедитесь что напряжение и частота в вашей сети соответствуют напряжению и частоте указанным на машине 6

Символ 0 на выключателе машины означает что питание отключено во избежание риска удара электрическим током для швейных машин поляризованная вилка один контакт шире другого разработана таким образом чтобы она входила в розетку одним способом если вилка полностью не входит в розетку переверните её если и на этот раз вилка не подходит вызовите квалифицированного электрика для установки нужной розетки никогда не переделывайте вилку ножная педаль yc 482j или tjc 150 используется для швейной машины 7519 и 7522 6

Смена прижимной лапки 7

Верхняя и нижняя нити должны быть одинаковыми по свойствам 8

Периодически проверяйте качество иглы на наличие заусенцев или повреждений некачественные и поврежденные иглы могут порвать или испортить трикотаж шелк и тонкие ткани 8

При работе с очень тонкими синтетическими и растягивающимися тканями используйте иглы с голубым наконечником игла с голубым наконечником предотвращает пропуски стежков 8

При шитье очень тонких тканей подкладывайте кусочек бумаги чтобы ткань не морщилась 8

Проверка качества иглы положите иглу плоской стороной на какую нибудь ровную поверхность игольная пластина стекло и т д зазор между иглой и ровной поверхностью должен быть постоянным никогда не пользуйтесь гнутыми или тупыми иглами 8

Смена игл поверните на себя маховое колесо поднимите иглу и опустите прижимную лапку ослабьте игольный винт поворачивая его против часовой стрелки выньте иглу из зажима вставьте новую иглу плоской стороной от себя вставляя новую иглу подтолкните ее вверх и отверткой затяните игольный винт 8

Таблица соотношений игл и нитей общие правила тонкие нити и иглы используются при работе с тонкими тканями толстые нити и иглы при работе с толстыми тканями перед началом работы всегда пробуйте иглу и нить на отдельном кусочке ткани 8

Верхняя нить отверстие нить запуталась 9

Выступ 9

Замена шпульного колпачка 9

Катушечные стержни нужны для удержания катушек с нитками чтобы нитка не затянулась в машину при работе вытяните их вверх при хранении утопите вниз 9

Крышка челночного механизма 9

Откройте крышку челночного механизма 9

Поверните маховое колесо и поднимите иглу вытащите шпульный колпачок за язычок 9

Поставьте на место шпульный колпачок расположите выступ в выемке 9

Примечание при использовании нитки которая может запутаться вокруг стержня проденьте нить в отверстие катушечного стержня как показано на рисунке 9

Установка катушечных стержней 9

Язычок 9

Вставьте шпульку в шпульный колпачок нить должна разматываться в направлении указанном стрелкой 10

Вытяните нить приблизительно на 10 см 10

Вытяните нить сквозь щель шпульного колпачка 10

Заправка нижней нити 10

Намотка шпульки 10

Отмотайте нитку с катушки проведите ее через направитель намотки 10

Отодвиньте ее вправо 10

Примечание меняйте положение стержня намотки только когда машина остановится 10

Проденьте нить сквозь отверстие в шпульке изнутри наружу как показано на рисунке наденьте шпульку на стержень намотки 10

Протяните нить под пружиной натяжения и в ушко подачи 10

Снова нажмите на педаль остановите машину когда шпулька будет полностью намотана верните стержень намотки в первоначальное положение передвинув его влево и обрежьте нить 10

Удерживая рукой свободный конец нити нажмите на педаль когда машина сделает несколько оборотов остановите ее и обрежьте нить близко к отверстию 10

Заправка верхней нити 11

Затем проведите нить вниз сквозь нижний нитенаправитель проведите ее вниз через нижний нитеводитель с левой стороны вденьте нить в иглу спереди назад 11

Поднимите нитенаправительный рычаг в высшее положение повернув на себя маховое колесо поднимите прижимную лапку установите катушку на катушечный стержень как показано на рисунке нить должна отматываться сзади катушки 11

Подтяните нить вверх и пропустите через рычаг нитенаправителя справа налево 11

Примечание чтобы легче вдеть нить в ушко иглы обрежьте нить острыми ножницами 11

Пропустите нить через нитенаправитель удерживая нить около катушки пропустите ее вниз в область натяжения а затем вниз в натяжитель 11

См информацию о встроенном нитезаправителе на стр 10 11

Внимание при работе с нитевдевателем проверьте поднята ли игла в верхнее положение в противном случае крючок не попадет в ушко иглы и сломается 12

Вытягивание нижней нити поднимите прижимную лапку левой рукой слегка удерживайте игольную нить 12

Вытяните по 15 см каждой нити и отведите их назад под прижимную лапку 12

Нитевдеватель поднимите иглу в наивысшее положение опустите вниз насколько возможно рычаг нитевдевателя через ушко иглы сзади выйдет крючок 12

Потяните нить вниз затем обведите вокруг нитенаправителя и пропустите слева под крючок 12

Правой рукой поверните на себя маховое колесо и поднимите иглу и игловодитель в наивысшее положение слегка потяните за игольную нить сформируйте петлю из нижней нити 12

Примечание нитевдеватель можно использовать только с иглами от 11 75 до 16 100 или иглами janome с голубым наконечником нитки толщиной от 50 до 100 будут хорошо продеваться 12

Снимите петлю с нитевдевателя и вытяните конец нити из игольного ушка 12

Удерживая кончик нити рукой медленно отпускайте рычаг петля нити вытянется сквозь ушко иглы 12

Игольная нить верхняя нить шпульная нить нижняя нить лицевая сторона ткани изнаночная сторона ткани диск натяжения нити установочная отметка 13

Натяжение игольной нити слишком сильное 13

Натяжение игольной нити слишком слабое верхняя игольная нить видна на изнаночной стороне изделия установите реле на большую цифру и увеличьте натяжение верхней нити 13

Нижняя шпульная нить видна на лицевой стороне изделия установите реле на меньшую цифру и ослабьте натяжение верхней нити 13

Нити идеального прямого стежка ложатся между двумя слоями ткани и выглядят так как показано на рисунке увеличено чтобы показать детали у идеального стежка зигзаг шпульная нить не выглядывает на лицевую сторону ткани а игольная нить слегка просматривается на изнаночной стороне 13

Правильное натяжение натяжение нити при шитье устанавливается в зависимости от обрабатываемой ткани количества слоев и других различных условий 13

Регулировка натяжения верхней нити 13

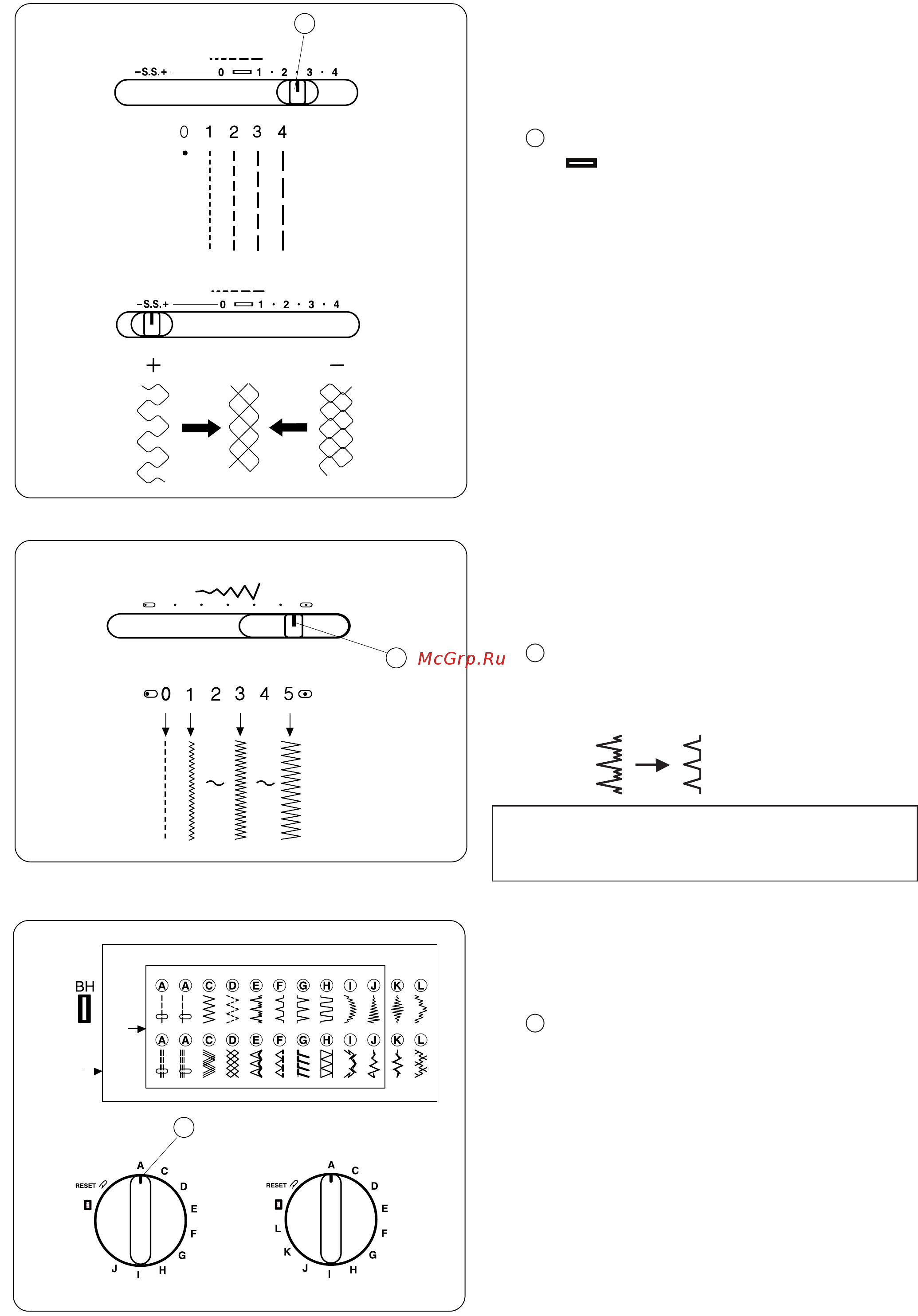

А модель 7519 в модель 7522 14

Контрольная отметка если ширина стежка недостаточная то правая сторона образца нивелируется пример образец е 14

Контрольная отметка рекомендованная установка для создания петли при шитье зигзагом устанавливайте ручку в промежутке от 0 до 4 чтобы правильно создавать стежки стреч совмещайте s s с отметкой если стежки стреч получаются неровными поверните ручку длины стежка по направлению к чтобы сжать их и к чтобы их растянуть 14

Примечание при переключении рычага контроля ширины зигзага поднимайте иглу над тканью 14

Регулировка длины стежка передвиньте рычаг контроля длины стежка и установите нужную цифру длины стежка у контрольной отметки чем больше цифра тем длиннее стежок 14

Регулировка ширины зигзага передвиньте рычаг контроля ширины стежка и установите нужную цифру ширины зигзага у контрольной отметки чем больше цифра тем шире зигзаг 14

Ручка выбора образца строчек поднимите иглу и прижимную лапку совместите букву нужной строчки с установочной отметкой на панели повернув ручку выбора строчек 14

Установочная отметка 14

Ширина 5 ширина 3 14

Кнопка реверса до тех пор пока вы удерживаете эту кнопку машина шьет назад 15

Отключение транспортера ткани 15

При обычном шитье транспортер ткани должен быть поднят включен транспортер ткани возвращается в верхнее положение включается когда машина заново начинает работать 15

Рычаг отключения транспортера ткани 15

Снимите дополнительный столик поднимите прижимную лапку 15

Чтобы отключить транспортер ткани подтолкните рычаг вправо 15

Чтобы подключить транспортер ткани передвиньте рычаг влево 15

Выбор строчки а прижимная лапка для зигзага натяжение нити 2 6 длина стежка 1 4 ширина зигзага 0 или 5 16

Для закрепления конца шва нажмите на кнопку реверса и прошейте несколько обратных стежков поднимите прижимную лапку и снимите ткань отведя нити назад 16

Изменение направления шитья 16

Остановите машину поверните на себя маховое колесо и опустите иглу в ткань поднимите прижимную лапку поверните ткань вокруг иглы и смените по желанию направление шитья опустите прижимную лапку и продолжайте шить 16

Подведите нити вверх к нитебрезателю обрезайте нити на достаточной длине для начала нового шва 16

Поднимите прижимную лапку и расположите ткань в соответствии с направительными линиями на игольной пластине опустите иглу в ткань опустите прижимную лапку и отведите нити назад нажмите на ножную педаль слегка только направляйте ткань вдоль линий на игольной пластине ткань должна сама проходить под лапку 16

Прямой стежок 16

Раздел 3 основные швейные техники 16

Выбор строчки с прижимная лапка для зигзага натяжение нити 2 5 длина стежка 0 4 ширина зигзага 5 17

Зигзаг 17

Направительные линии 17

При выборе прямого стежка образец а вы можете изменить положение иглы на центральное или левое передвинув рычаг контроля ширины зигзага 17

Простой зигзаг широко используется для обработки краев пришивания пуговиц и т д 17

Различные положения иглы 17

Цифры на игольной пластине определяют расстоянии между центральной позицией иглы и линией передние цифры даны в миллиметрах задние в дюймах 17

Выбор строчки а прижимная лапка лапка подрубатель натяжение нити 2 6 длина стежка 1 4 ширина зигзага 5 18

Опустите иглу в ткань в точке начала шитья опустите лапку прошейте 3 4 стежка придерживая обе нити 18

Опустите иглу в ткань и поднимите лапку заправьте сложенную порцию в скручиватель лапки 18

Опустите лапку шейте приподнимая край ткани и подавая сложенные порции равномерно 18

Отрежьте примерно 0 см от угла как показано на рисунке чтобы избежать скручивания 18

Раздел 4 дополнительные техники 18

Роликовый шов 18

Сделайте двойную складку в 0 5 см и приблизительно на 8 см в длину 18

См 8 см 18

Выбор строчки d прижимная лапка для зигзага натяжение нити 1 4 длина стежка 0 1 ширина зигзага 5 19

Выбор строчки с прижимная лапка для зигзага натяжение нити 1 4 длина стежка 1 2 ширина зигзага 5 19

Оверлочная строчка 19

Примечание будьте осторожны не разрежьте стежки 19

Также он превосходно подходит для штопки 19

Трикотажный стежок 19

Этим стежком отделываются края материала для предотвращения обсыпания нитей 19

Этот стежок используется для отделки краев синтетических и других тканей склонных собираться в складки расположите ткань и создайте шов в 1 см после шитья отрежьте лишнюю ткань 19

Выбор строчки g прижимная лапка для зигзага натяжение нити 1 4 длина стежка s s ширина зигзага 5 20

Выбор строчки а прижимная лапка для зигзага натяжение нити 2 6 длина стежка s s ширина зигзага 0 или 5 20

Примечание будьте осторожны не разрежьте стежки 20

Прямой стежок стреч 20

Расположите ткань и прошейте шов в 1 см после шитья отрежьте лишнюю ткань 20

Сшивание трикотажа 20

Эта строчка формируется из двух стежков вперед и одного назад такой шов нелегко разорвать 20

Этот стежок идеально подходит для растягивающихся тканей таких как спортивные и ткани для купальников так как он придает прочность и эластичность 20

Выбор строчки с прижимная лапка для зигзага натяжение нити 1 3 длина стежка любая ширина зигзага отрегулируйте при необходимости 21

Заправьте нить в иглу и прошейте 10 стежков сверху на лапку положите булавку чтобы сформировать ножку 21

Отведите рычаг отключения транспортера ткани вправо и опустите транспортер установите ручку выбора стежков на с а ширину стежка на 0 положите пуговицу под лапку удалите нить из иглы поверните маховое колесо и медленно опустите иглу в левое отверстие пуговицы совместите правое отверстие пуговицы с прорезью на лапке и опустите прижимную лапку чтобы закрепить пуговицу на месте 21

Поднимите иглу и измените ширину зигзага так чтобы игла смогла пройти сквозь правое отверстие пуговицы 21

Поднимите иглу и установите рычаг контроля ширины зигзага на 0 затем прошейте несколько стежков для закрепления 21

Поднимите лапку и обрежьте лишние нити 21

Примечание по окончании пришивания пуговиц поднимите транспортер ткани 21

Пришивание пуговиц 21

Транспортер ткани отключен 21

Выбор строчки прижимная лапка лапка для автоматической петли натяжение нити 1 5 длина стежка 0 1 ширина зигзага 5 22

Выполнение петли 22

Здесь не должно быть зазора держатель пружины различная длина 22

Машина автоматически определяет размер петли по помещенной в лапку пуговице держатель в лапке принимает пуговицы диаметром до 2 5 см сначала сделайте пробную петлю на кусочке идентичной ткани расположите пуговицу на образце ткани и отметьте верх и низ для определения правильного местоположения на тянущихся тканях используйте прокладочную ткань поверните на себя маховое колесо и поднимите иглу в верхнее положение поднимите рычаг прижимной лапки поверните ручку выбора строчек и установите ее на bh если bh уже установлена см 12 пристегните лапку выполнения автоматической петли оттяните держатель лапки назад и поместите туда пуговицу потяните держатель по направлению к себе насколько возможно потяните вниз за рычаг петли до конца 22

Примечание между держателем пружины и ползунком не должно быть зазора если зазор существует то будет различная длина сторон петли как показано на рисунке 22

Рычаг петли подложите ткань под лапку правой рукой медленно поворачивайте на себя маховое колесо пока игла не опустится а рычаг нитеводителя не поднимется в верхнее положение сдвиньте ткань влево отведите влево обе нити подложите изделие под лапку опустите иглу в точку начала шитья затем опустите лапку выполнения автоматической петли 22

Точка начала шитья ползунок 22

Вставьте булавку внутри поперечины прорежьте петлю вспарывателем будьте внимательны не разрежьте стежки 23

Обрежьте обе нити оставив концы по 10 см выведите игольную нить на изнанку потянув за шпульную нить завяжите нити 23

По завершении создания петель поднимите рычаг петли как можно выше 23

Регулировка плотности петли 23

Сначала машина прошьет переднюю закрепку и левый ряд затем заднюю закрепку и правый ряд 23

Устанавливайте длину стежка от 0 до 1 для регулировки плотности петли 23

Чтобы сделать петлю такого же размера верните ручку выбора строчек на reset затем обратно на как показано на рисунке теперь надавите на ножную педаль и прошейте такую же петлю 23

Шейте медленно и остановите машину по завершении петли в точке начала шитья 23

Выбор строчки прижимная лапка для автоматического изготовления натяжение нити 1 5 длина стежка 0 1 ширина зигзага 5 24

Зажгутованная петля 24

Как разрезать петлю и создать следующую см стр 1 24

Крючок 24

Поднимите лапку для автоматической петли набросьте шнур на крючок сзади лапки переведите концы шнура вперед заправив под лапку зацепите шнур в вилке впереди петельной лапки чтобы натянуть его опустите иглу в ткань в точке начала петли и опустите прижимную лапку 24

Потяните за левый конец шнура и затяните его вденьте конец шнура в штопальную иглу выведите его наизнанку и обрежьте 24

Придерживайтесь такой же процедуры как и при выполнении автоматической петли 24

Слегка нажмите на педаль и шейте эту петлю стороны петли и закрепки прошьются поверх шнура снимите ткань с машины и обрежьте нити 24

Установите ширину стежка в соответствии с толщиной используемого шнура 24

Винт 25

Выбор строчки e или f прижимная лапка для зигзага натяжение нити 2 4 длина стежка 1 3 ширина зигзага 5 направитель 25

Если игла уйдет далеко влево стежки будут видны на лицевой стороне ткани 25

Заложите складку и отверните ее назад с припуском в 0 0 см как показано на рисунке 25

Изнаночная сторона ткани 0 0 см а тяжелые ткани необработанный край следует оверлочить в легкие или средние ткани 25

Лицевая сторона ткани 25

Направитель 25

Опустите прижимную лапку затем ослабьте винт держателя лапки и поместите направитель между винтом и лапочником затяните винт проверьте что плоскость направителя располагается посередине пальцев лапки 25

Поднимите прижимную лапку и подложите ткань так чтобы складка располагалась напротив плоскости направителя опустите лапку начните шить медленно и проверяйте чтобы стежки зигзага ложились на припуск шва и только слегка цепляли складку во время шитья проверяйте чтобы складка шла вдоль направителя 25

Потайной шов 25

Расправьте ткань 25

Вшивание молнии 26

Выбор строчки а прижимная лапка для пришивания молнии натяжение нити 3 6 длина стежка 1 4 ширина зигзага 5 26

Приколите или наметайте ленту молнии к ткани и подложите ее под прижимную лапку отведите нити назад и опустите лапку чтобы прошить левую сторону молнии направляйте край лапки для вшивания молнии вдоль зубцов молнии и пристрачивайте ленту молнии к ткани поверните ткань и также пришейте другую сторону молнии 26

Раздел 5 декоративные техники 27

Выбор строчки d прижимная лапка для зигзага натяжение нити 1 4 длина стежка s s ширина зигзага 5 28

Выбор строчки h прижимная лапка для зигзага натяжение нити 1 4 длина стежка 0 2 ширина зигзага 5 28

Завяжите узлы на одном из краев вытяните шпульные нити и равномерно распределите сборки закрепите нити на другом крае 28

Примечание для создания складок ослабьте натяжение игольной нити 28

Прошейте декоративные строчки между прямыми швами распустите стежки сборок 28

Сборки 28

Стежок коробочка 28

Установите длину стежка на 4 и прошейте прямым стежком параллельные линии на 1 см друг от друга поперек всей области присбаривания 28

Этот стежок используется для сшивания тяжелых тканей наложите один необработанный край на другой и прострочите 28

Аппликации 29

Атласные стежки используются для декоративной отделки одеял скатертей салфеток особенно привлекательно они выглядят на аппликации 29

Выбор строчки i j модель 7519 i l модель 7522 29

Выбор строчки с прижимная лапка для зигзага натяжение нити 1 4 длина стежка 0 1 ширина зигзага 5 давление лапки 2 29

Наметайте или приклейте утюгом и флизелином аппликацию на ткань шейте вокруг аппликации так чтобы стежки ложились по внешнему краю аппликации при шитье углов опускайте иглу в ткань поднимайте лапку и поворачивайте ткань вправо или влево 29

Образцы декоративных атласных стежков 29

Прижимная лапка для зигзага натяжение нити 2 5 длина стежка 0 1 ширина зигзага 3 5 29

Примечание подкладывайте под ткань отрывной стабилизатор 29

Прошейте ряд стежков и отрегулируйте натяжение нити так чтобы игольная нить появлялась на обратной стороне ткани сначала попробуйте прошить стежки и сделайте образец на кусочке ткани 29

Выступ паз 30

Как разобрать челночный механизм поднимите иглу в верхнее положение и откройте челночную пластину поднимите язычок шпульного колпачка и выньте его из машины откройте держатели челночного механизма и достаньте удерживаемое кольцо вытащите стержень 30

Как собрать челночный механизм удерживая стержень осторожно наденьте его на основу челночного механизма образуя четкий круг с направителем наденьте кольцо проверьте чтобы выступ зашел в паз закрепите кольцо вернув держатели челночного механизма в первоначальное положение вставьте шпульный колпачок 30

Примечание выключите питание машины и или выньте вилку из розетки 30

Примечание перед началом чистки выключите питание машины и или выньте вилку из розетки 30

Раздел 6 уход за машиной 30

Сборка челночного механизма 30

Снимите иглу и прижимную лапку уберите винт игольной пластины и снимите саму пластину щеточкой удалите пыль и остатки ткани с транспортера установите игольную пластину 30

Чистка транспортера ткани 30

Шпульный колпачок держатели челночного механизма кольцо стержень челночный механизм 30

Щеточкой и мягкой салфеткой очистите челночный механизм 30

А чтобы снять лампочку поверните влево чтобы установить новую поверните вправо в чтобы снять лампочку надавите и выкручивайте влево чтобы установить новую вставьте и вкручивайте вправо 31

Внимание лампочка может быть горячей будьте осторожны 31

Замена швейной лампочки лампочка расположена за передней панелью чтобы сменить лампочку отверните установочный винт и снимите переднюю панель 31

Колпачок винт передняя панель 31

Перед заменой лампочки отключите питание не разбирайте машину за исключением тех случаев и так как описано в этой инструкции 31

Примечание перед началом чистки выключите питание машины или выньте вилку из розетки 31

Смазка машины смазывайте области машины показанные на рисунке по крайней мере один раз в год используйте масло для швейных машин хорошего качества достаточно одной или двух капель масла вытрите остатки масла иначе оно может испортить материал если машина не использовалась в течение долгого времени перед началом работы смажьте ее 31

Смазывание области передней панели снимите колпачок винт и переднюю панель смажьте участки показанные на рисунке 31

Смазывание челнока откройте челночную пластину смажьте участки показанные на рисунке 31

Челночная пластина 31

Волнистая строчка 32

Ломается игла 32

Машина не работает 32

Машина работает шумно 32

На изнанке создаются петли 32

Неисправность вероятная причина примечание 32

Пропускаются стежки 32

Рвется верхняя нить 32

Рвется нижняя нить 32

Ткань подается неравномерно 32

Устранение неисправностей 32

Janome 7519 [14/32] Ширина 5 ширина 3

Содержание

Похожие устройства
