1. Выключатель питания 2. Перемотка назад 3. Воспроизведение 4. Пауза 5.

Перемотка вперед 6. Ручной старт/стоп записи 7. Выключить звук 8. Поиск видео 9.

PTZ управление 10. Индикатор записи видео; Индикатор питания 11.Выход/возврат

12. ДИСПЛЕЙ: режим отображения; МЕНЮ: Главное меню 13. вверх, вниз, влево,

вправо, подтверждение 14.USB (верхний для USB флэш-карты, нижний для мыши)

15. Приемник для ПДУ

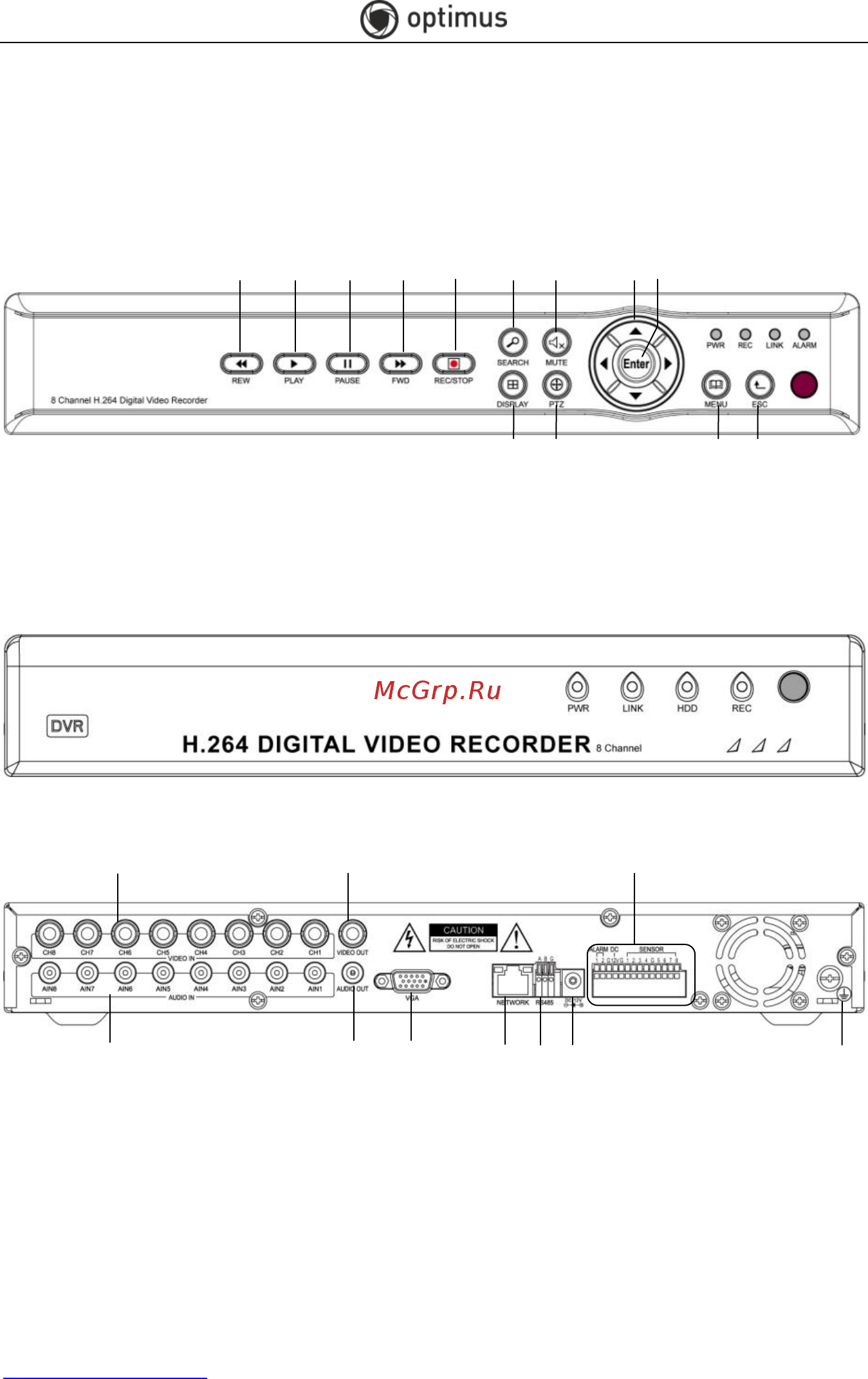

Передняя панель 3

：

1.Перемотка назад 2. Воспроизведение 3. Пауза 4.Перемотка вперед 5. Ручной

старт/стоп записи 6. Поиск видео 7. Выключить звук 8. Направления 9.

Подтверждение 10. Режим отображения 11.PTZ управление 12. Главное меню 13.

Выход/возврат

Передняя панель 4：

Задняя панель 1

：

1. Видео входы 2. Аудио входы 3. Видео выход 4. Аудио выход 5. Порт видео выхода

VGA 6. Сетевой порт 7.RS485 8. Блок питания 9. Тревожные выходы 10.

Вспомогательный выход DC-12V 11. Вход сигнализации 12. Терминал заземления

Примечание: На вехнем рисунке показана задняя панель восьмиканального

видеорегистратора.

Задняя панель 2

：

（9、10、11）
