Optimus REC-1004 [6/20] Установка

www.optimus-cctv.ru Страница 5

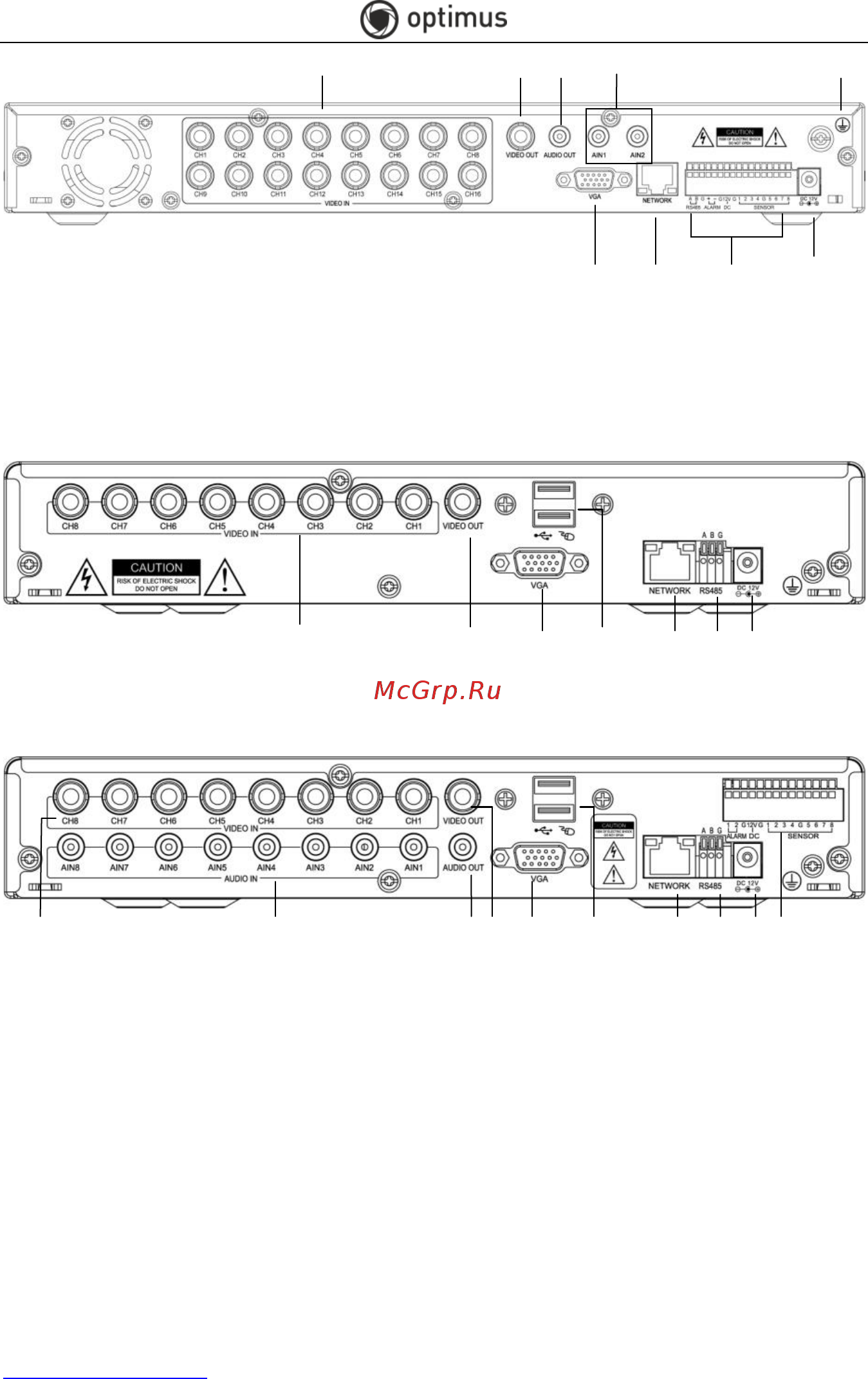

1. Видео входы 2. Видео выход (Порт BNC) 3. Аудио выход 4. Аудио входы 5.

Выходной порт VGA 6. Сетевой порт 7.RS485 8.Общий терминал 9. Тревожные

выходы 10. Тревожный вход 11. Вход питания 12. Терминал заземления.

Примечание: На вехнем рисунке показана задняя панель 16Кн видеорегистратора.

Задняя панель 3

：

1. Видео вход 2. Видео выход 3. Выходной порт VGA 4.USB 5. Сетевой интерфейс

6.RS485 7.Вход питания

Задняя панель 4

：

1. Видео входы 2. Аудио входы 3. Аудио выход 4. Видео выход 5. Выходной порт VGA

6.USB 7. Сетевой порт 8.RS485 9. Вход питания 10. Тревожные выходы; Общий

терминал; Тревожный вход

1.3 Установка

1.3.1 Установка жесткого диска

Жесткий диск должен быть установлен специалистами во избежание повреждения

оборудования и самого жесткого диска. Видеорегистратор поддерживает жесткий диск

с интерфейсом SATA HDD.

Процедура установки:

A. Откройте крышку видеорегистратора и увидите крепление для жесткого диска;

B. Подключите кабель питания;

(7、8、9、10)
