10
www.optimus-cctv.ru

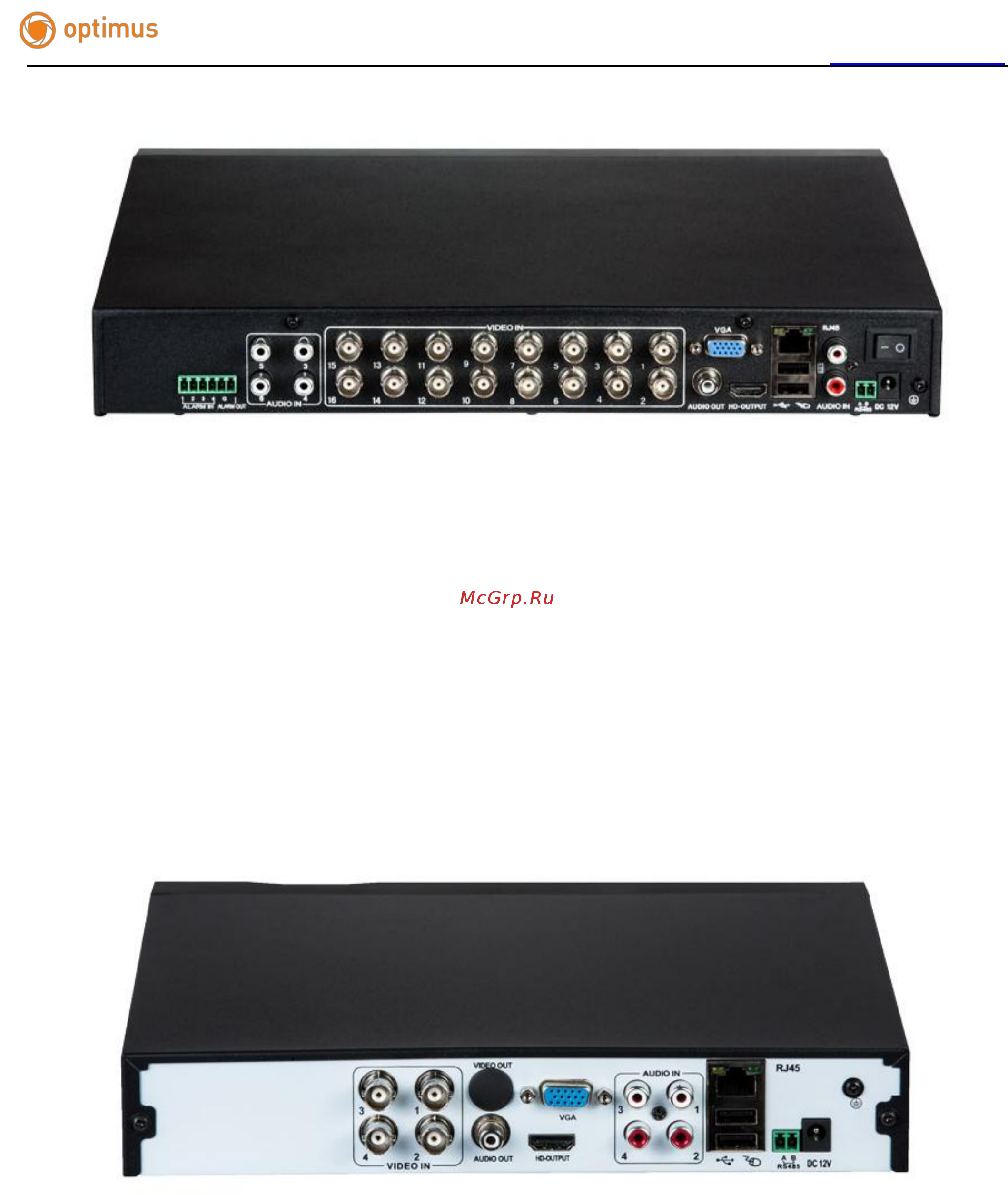

В) Задняя панель AHDR-2016N(HL)/3016
1.Интерфейсы тревожных входов выходов
2. Аналоговые аудио входы (Audio Input)
3. Аналоговые видео входы (Video Input)
4. Выход VGA
5. Аналоговый аудио выход (Audio output)
6. HDMI выход
7. USB – разъёмы
8. RJ45 – подключение к локальной сети (LAN)
9.-10.Аналоговые аудио входы (Audio Input)
11. Кнопка включения
12.Интерфейс RS 485
13. Ввод питания
Г) Задняя панель AHDR-2004HL/AHDR-3004
1. Аналоговый аудио выход (Audio output)
2. Аналоговые видео входы (Video Input)
3. Выход VGA
4. HDMI выход
5. Аналоговые аудио входы (Audio Input)
6. USB – разъёмы
7. RJ45 – подключение к локальной сети (LAN)
8. Интерфейс RS 485
9.Ввод питания
6
9
4
1
2
3
5
8
7
10
12
13
11
5
3
1
2
4
7
6
8
9
