8
www.optimus-cctv.ru
2.4 Передняя панель

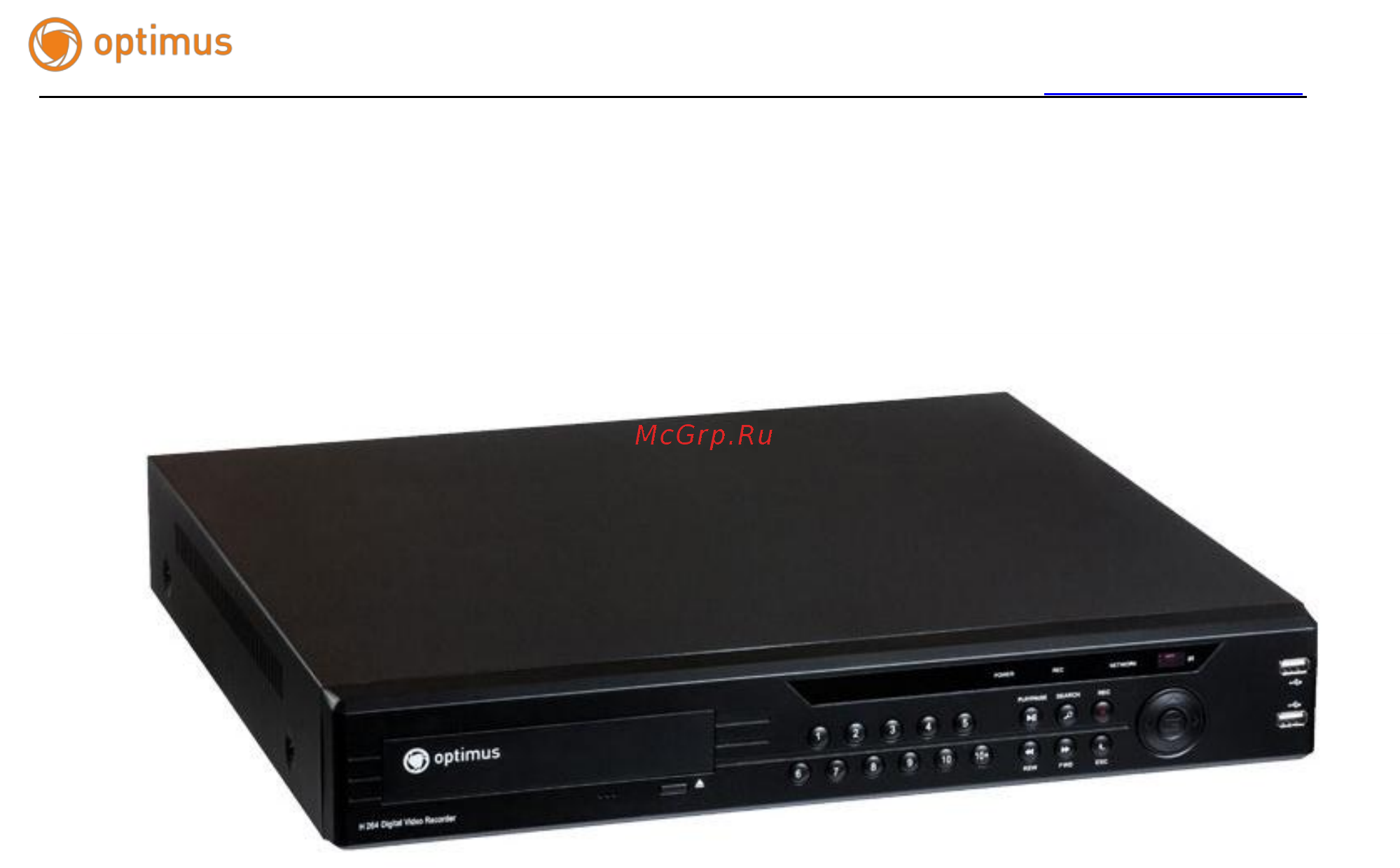

Передняя панель AHDR-2016H
1) Номер канала
2) Перемотка назад
3) Перемотка вперед
4) Выход
5) Джойстик навигации
6) USB-разъём
7) Пауза/Воспроизведение
8) Поиск видео
9) Запись
10) Индикатор питания
11) Индикатор записи
12) Индикатор сети
10
1
11
12
5
8
9
2
3
7
6
4
