13
www.optimus-cctv.ru

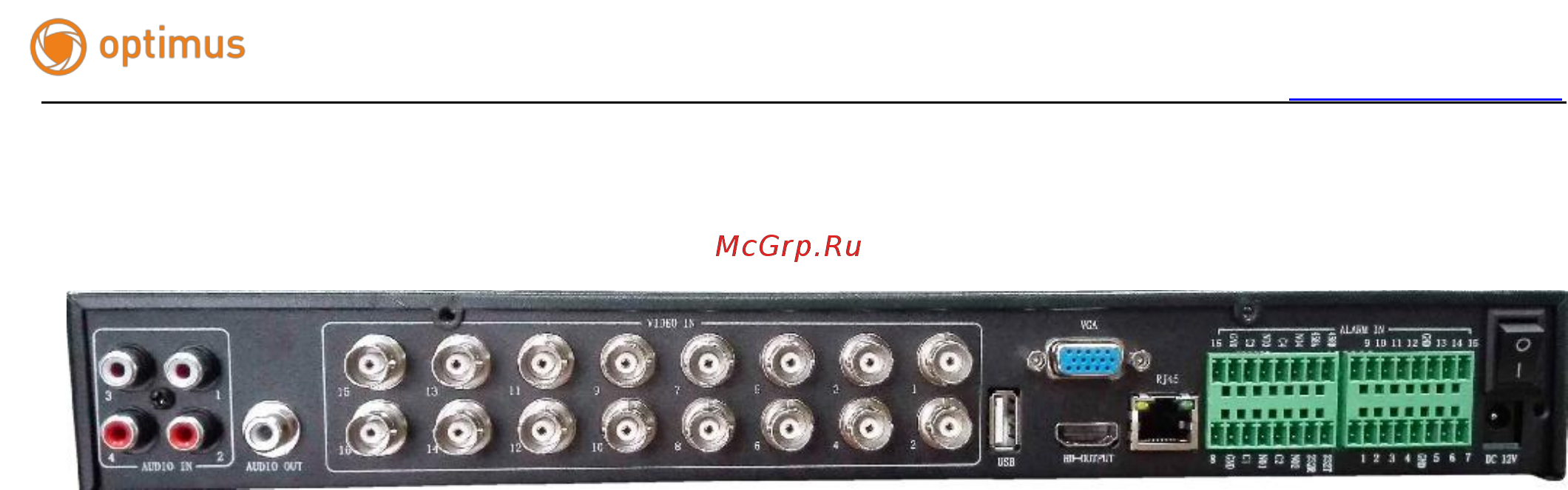

З) Задняя панель AHDR-2016H
1.Интерфейсы тревожных входов выходов
2. Аналоговые аудио входы (Audio Input)
3. Аналоговые видео входы (Video Input)
4. Аналоговый аудио выход (Audio output)
5. HDMI выход
6. Выход VGA
7. USB – разъѐмы
8. RJ45 – подключение к локальной сети (LAN)
9. Интерфейс RS 485
10. Кнопка включения
11. Ввод питания
2.6 Подключение входов и выходов звука и видео
2.6.1Подключение входов видео
Входные разъѐм видео - BNC. Требуемый входной сигнал - PAL/NTSC (1,0 В, 75 Ом).
Видеосигнал должен соответствовать стандартам, т.е. иметь высокое отношение
сигнал/шум, малые искажения и помехи. Изображение должно быть четким и иметь
естественный цвет при подходящей яркости.
Убедитесь в надежности и стабильности видеосигнала.
Источник видеосигнала (видеокамеру) необходимо установить в подходящем месте и
тщательно настроить его с учѐтом освещѐнности.
Заземление и питание источника видеосигнала и видеорегистратора должны быть
общими и надежными. В том случае, когда источник видеосигнала и видеорегистратор имеют
раздельные заземления, необходимо использовать видеотрансформаторы.
Убедитесь в надежности и стабильности линии передачи видеосигнала.
В качестве линии передачи видеосигнала должен использоваться высококачественный
кабель, который выбирается с учетом длины трассы коаксиальной линии. Если расстояние
передачи слишком большое, необходимо использовать видеоусилители, либо кабель «витая
пара» и комплект приемо-передатчиков, или осуществлять передачу по волоконному кабелю.
6
9
4
1
2
3
5
7
10
8
11
