Optimus DVR-2008E [15/125] Подключение тревожных входов и выходов

www.optimus-cctv.ru

3. Используйте материалы, поглощающие звук, для уменьшения его отражения.

4. Отрегулируйте расположение динамика и микрофона.

5. Используйте направленный микрофон.

2.7 Подключение тревожных входов и выходов

* Примечание: в модели DVR-2004H нет тревожных входов/выходов.

2.7.1 Тревожные входы

Замечания по заземлению оборудования

A. Тревожный вход является заземленным (соединѐн с корпусом).

B. Для тревожного входа необходим нулевой потенциал (напряжение «земли»).

C. Если сигнал тревоги подается на два видеорегистратора или видеорегистратор и

другое оборудование, то их необходимо изолировать с помощью реле.

D. Плохое заземление может привести к повреждению входных и выходных

цепей видеорегистратора.

E. «Земля» видеорегистратора и контакт «com» датчика тревоги

соединяются параллельно (Питание к датчику тревоги подается от отдельного

внешнего блока питания).

F. Заземление тревожного датчика, блока питания и видеорегистратора должно быть общим.

G. Порт NC датчика тревоги должен быть соединен с тревожным входом видеорегистратора.

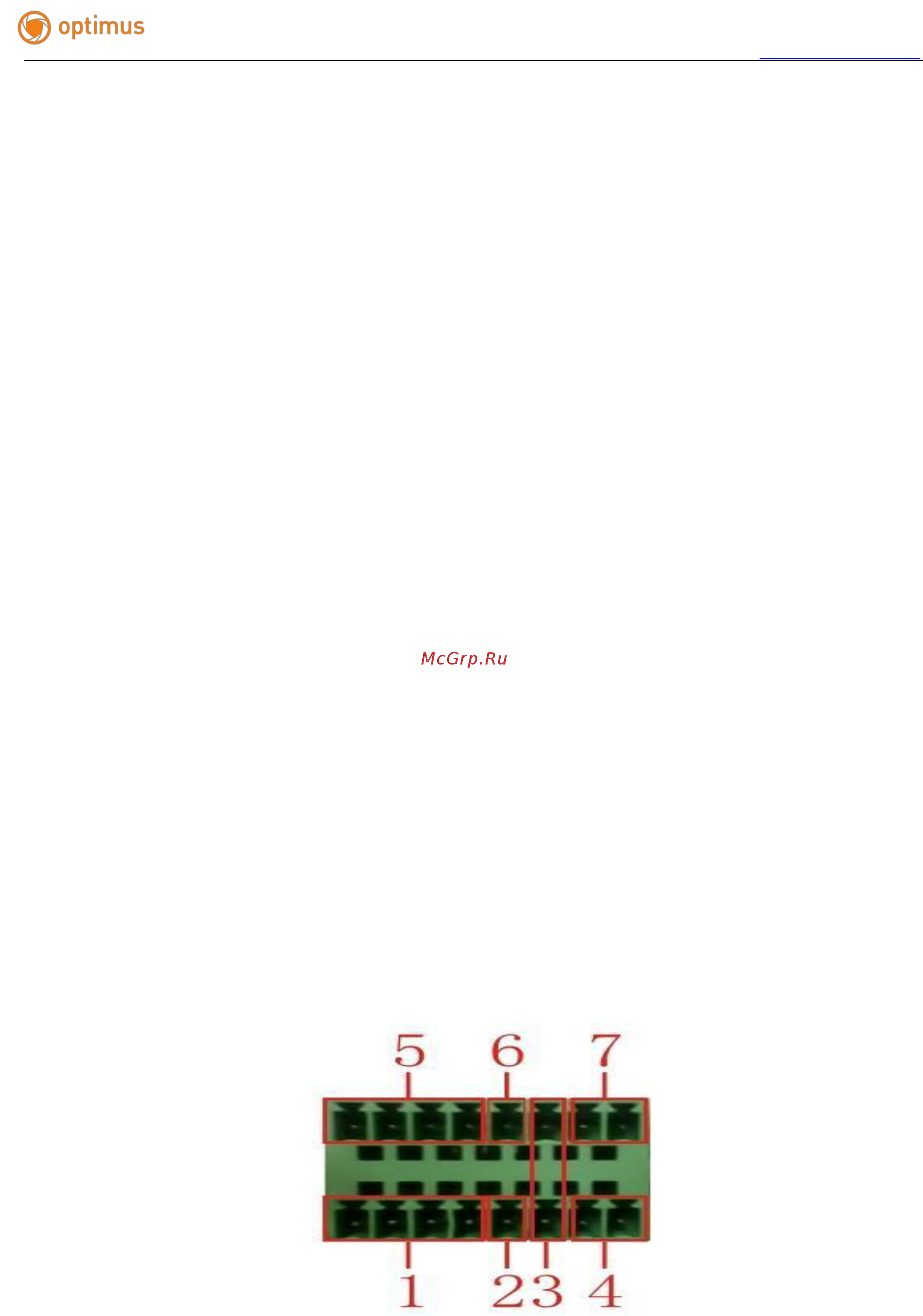

Интерфейс с 8 тревожными входами

(1) тревожный вход 1, 2, 3, 4; (2) земля; (3) RS232; (4) RS485; (5) тревожный вход 5, 6, 7, 8;

(6) земля; (7) тревожный выход.
