6
7
;51<)+*"$$"*-&)
Note
• For the clearest picture quality, do not install a door camera
under area that has a strong source of reflective light.
• Please keep cleaning its lens for the clearest pictures.

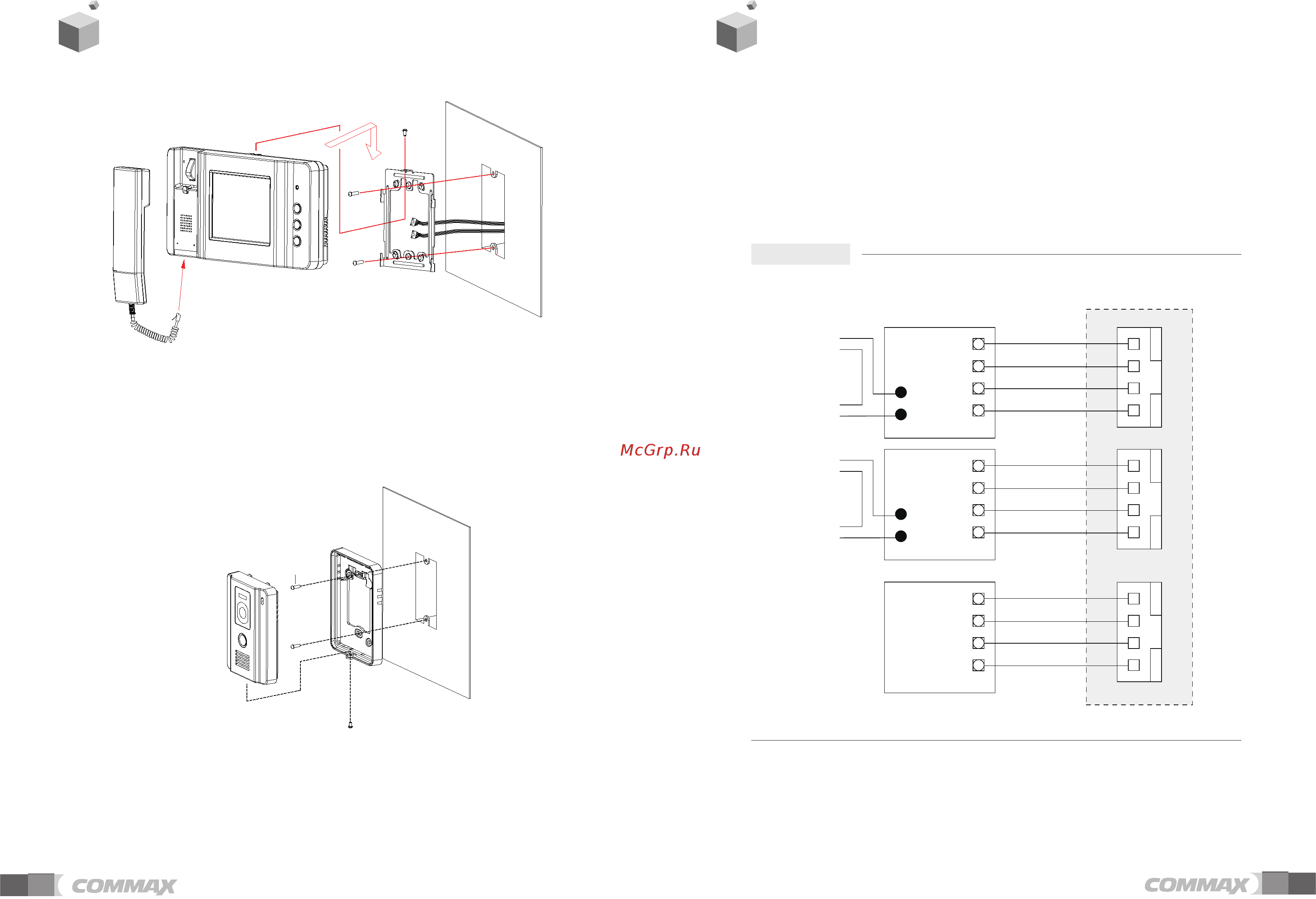

▷ Installation of CDV-50P/50PD
SCREW T4 X 18mm
S
CREW M3 X 6mm
SCREW T4(2EA)
SCREW M3
Note
• Do not install near magnetic activity, humid temperatures, extreme
heating conditions and under direct sunlight as these may damage
the condition and performance of the product.
• The position of the unit’s body should fit the standard height
range. (Recommended height rangen is 1450~1500mm)
▷ Installation of DRC-40CK
▷ Polarity of the camera connection.
1. Red : Talk
2. Blue : GND
3. Yellow : Power(+12V)
4. White : Video
=51.-/-)0
DOOR RELEASE
#1 (RE)
#2 (BL)
#3 (YE)
#4 (WH)
#1 (RE)
#2 (BL)
#3 (YE)
#4 (WH)
#1 (RE)
#2 (BL)
#3 (YE)
#4 (WH)
CAMERA 1 ①
②
③
④
CAMERA 2 ①
②
③
④
INTERPHONE ①
②
③
④
POWER SOURCE
POWER SOURCE
DOOR RELEASE
CDV-50PCDV-50P
CDV-50P
DRC-40CK
DP-4VH
