4

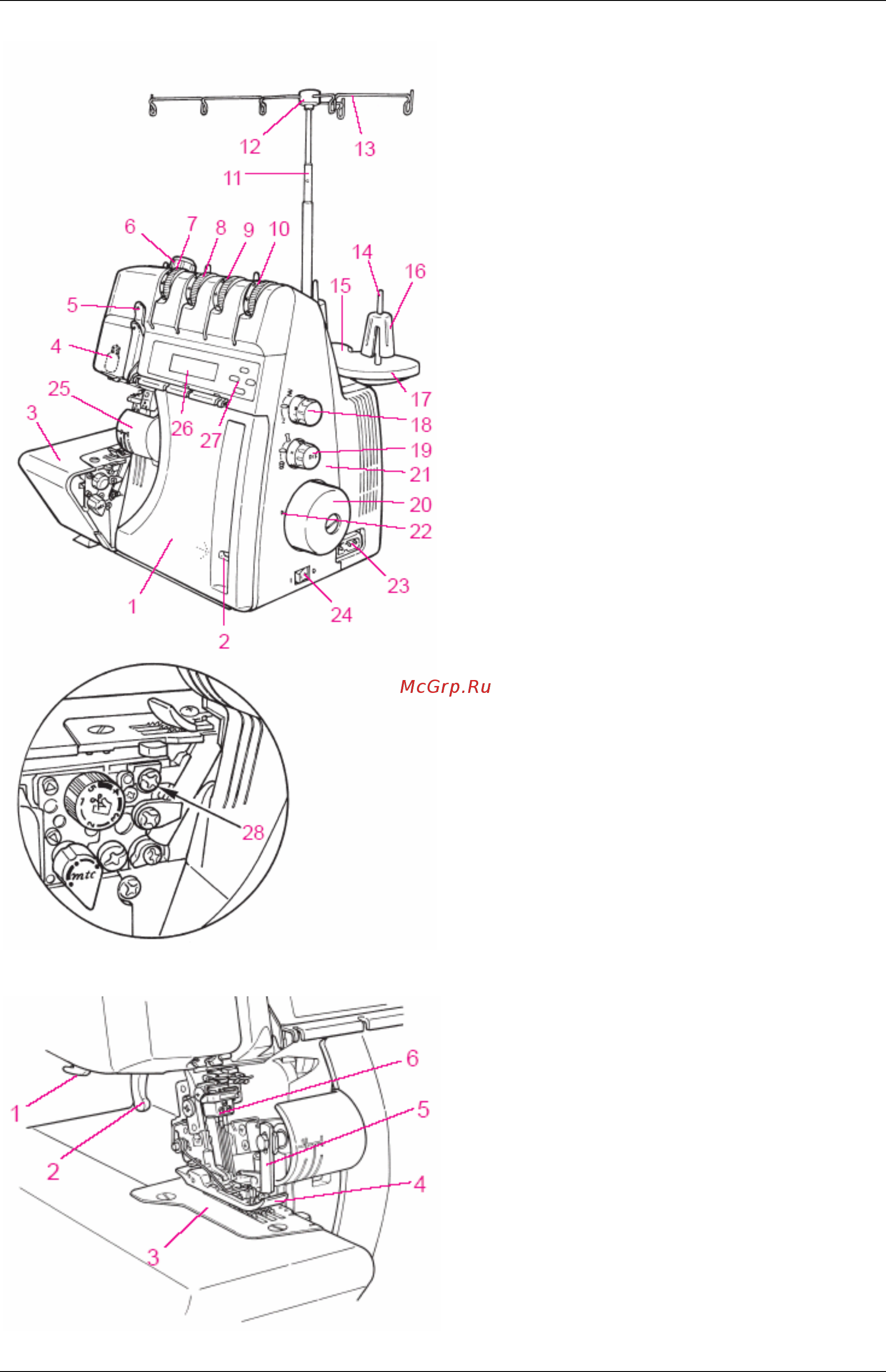

1.1. Части машины
Вид спереди
1. Крышка петлителей со
встроенным покрытием
ножа
2. Выемка для
открывания крышки
петлителей
3. Швейная платформа
4. Лампочка накаливания
5. Крышка
нитепритягивателя
6. Винт регулировки
усилия прижима лапки
7. Регулятор натяжения
левой игольной нити
8. Регулятор натяжения
правой игольной нити
9. Регулятор натяжения
нити верхнего
петлителя
10. Регулятор натяжения
нити нижнего
петлителя
11. Раздвижная штанга
нитенаправителей
12. Подставка для катушек
13. Открытый
нитенаправитель
14. Стержень для
катушек/бобин с
нитками
15. Пенопластовая
прокладка
16. Антивибрационное
устройство
центрирования бобин
с нитками
17. Держатель катушек
18. Регулятор длины
стежка
19. Регулятор
дифференциального
транспортера
20. Маховик
21. Боковая крышка
22. Маркировка на
маховике и боковой
крышке
23. Гнездо для
подсоединения
сетевого кабеля
24. Сетевой
выключатель
(включение машины
и лампочки)
25. Ограждение ножа
26. Дисплей
27. Кнопки управления
28. Винт крепления
опциональных
принадлежностей
Зона шитья
1. Нитеобрезатель
2. Рычаг подъема
лапки
3. Игольная пластина
4. Прижимная лапка
5. Верхний нож
6. Иглодержатель
