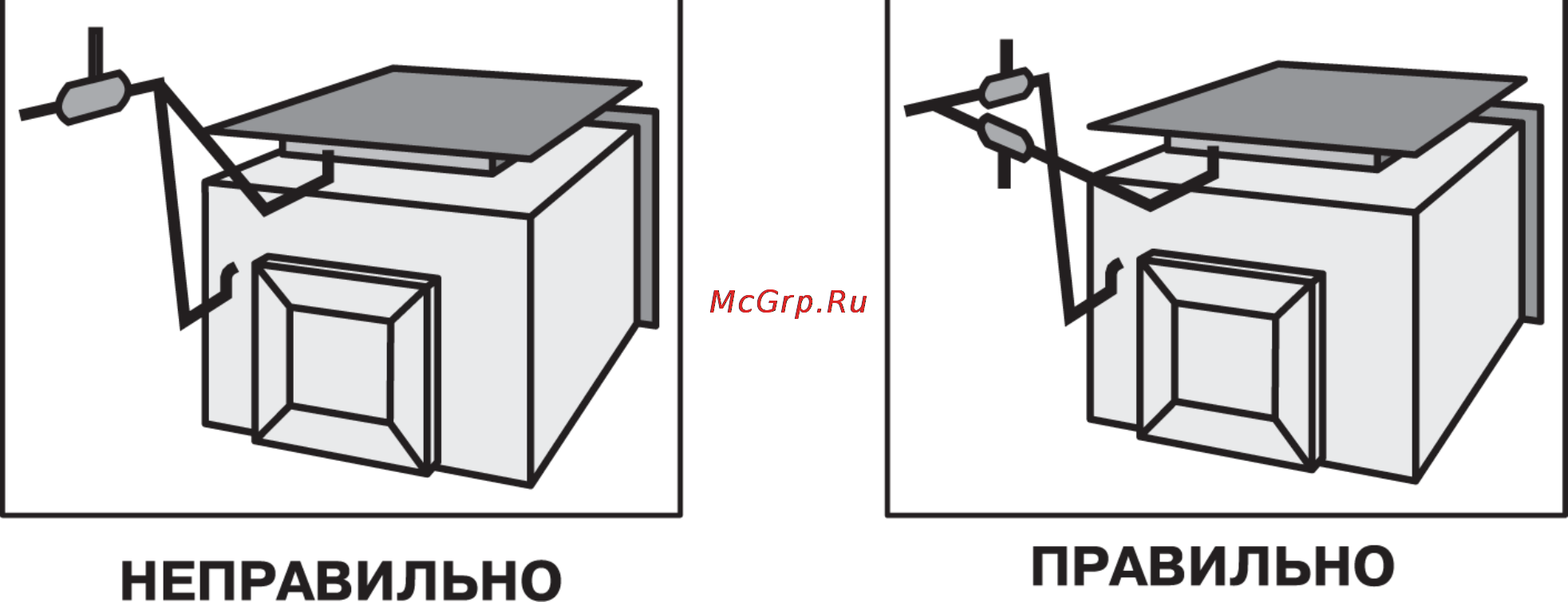

Если над духовкой устанавливается газовая рабочая поверхность, подключение к газу

производится раздельно. И рабочая поверхность и духовка должны иметь свой кран

подачи газа (рис. 8).

Подключение через негибкую (стальную или медную) трубу

Подключение должно быть произведено таким образом, чтобы исключить механическое

напряжение в любой части трубопровода и оборудования. Газовый вывод оборудования

приспособлен для подключения цилиндрической газовой трубы с наружной резьбой 1/2

дюйма.

Подключение гибкой стальной трубой

Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой 1/2

дюйма. Используйте только трубы и прокладки, соответствующие действующим

стандартам. Полная длина трубы не должна превышать 2000 мм. После подключения

обязательно убедитесь, что гибкая стальная труба не касается движущихся предметов

и не пережата.

Контроль плотности подсоединения

После подключения оборудования проверьте все места газовых соединений на наличие

утечек, используя мыльный раствор. Никогда не используйте для проверки пламя.

Настройка духовки на другой тип газа

Для того чтобы подготовить духовку к работе с другим типом газа, отличающимся от

заводской настройки (см. маркировку), проделайте следующее:

а) Замена жиклера горелки духовки:

— откройте полностью дверцу духовки;

— выдвиньте и удалите нижний поддон (рис. 9);

— открутите винт (рис. 10), крепящий горелку, и снимите ее;

— специальным торцевым ключом для жиклеров или 7 мм торцевым ключом (рис. 11)

отвинтите жиклер горелки духовки и замените его подходящим для нового типа газа

(см. табл. 1). Будьте внимательны, чтобы

не повредить провода свечи розжига и термопары;
