X-PROFF 14U557 [15/68] Снятие и установка игл
![X-PROFF 14U557 [15/68] Снятие и установка игл](/views2/1342207/page15/bgf.png)
11 СНЯТИЕ И УСТАНОВКА
ИГЛ

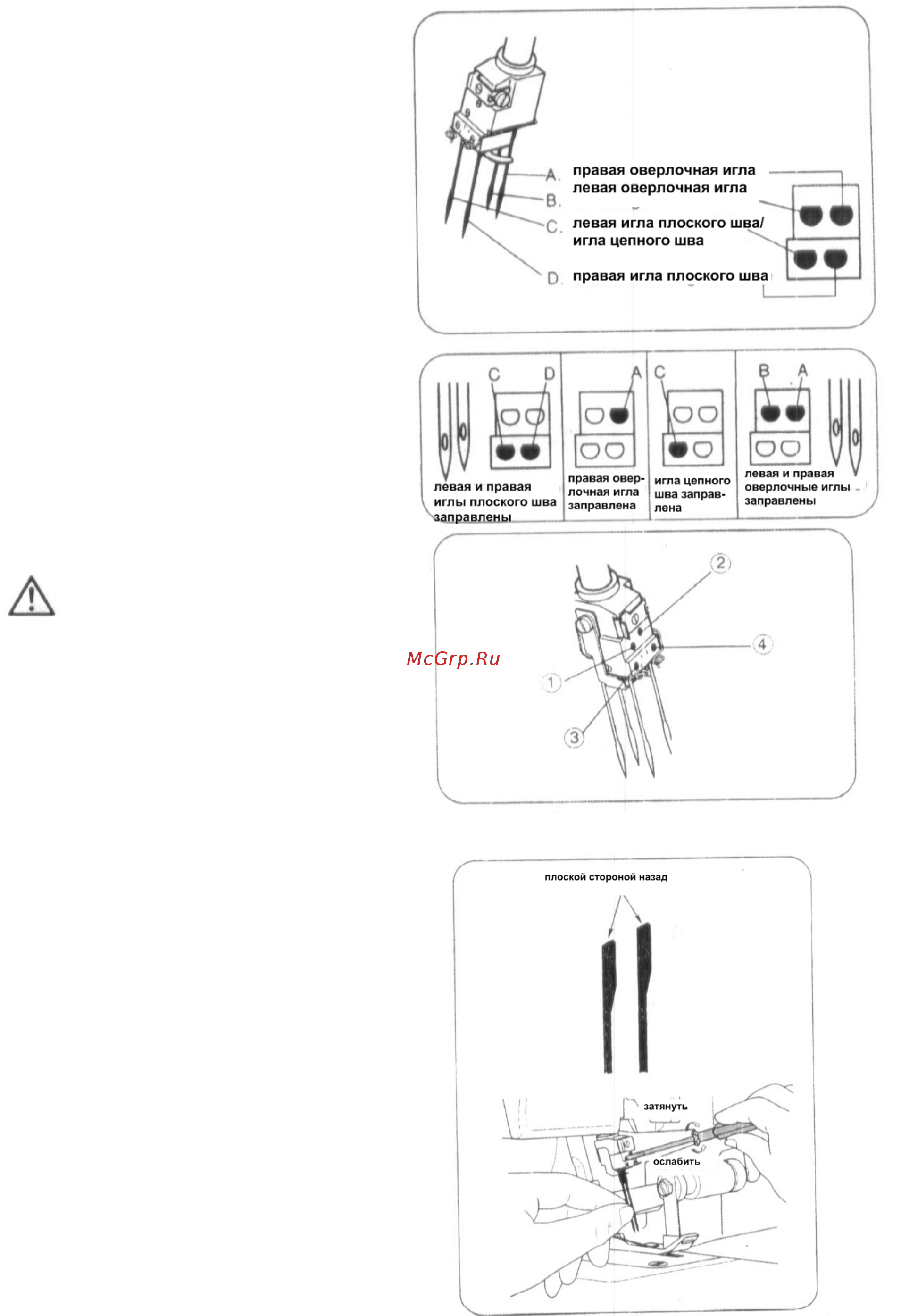

Расположение игл
• В иглодержатель (как показано на
рис.) можно вставить до четырех игл,
но для шитья можно использовать
только одну или две иглы. Не
пытайтесь шить тремя или четырьмя
иглами.
• В руководстве по эксплуатации,
различное расположение игл,
указывается на схематическом
изображение иглодержателя.
Примеры изображены на рисунке.
Примечание: Если вставлены левая и
правая оверлочные иглы, то левая игла
будет расположена немного выше
правой. Если вставлены все иглы
плоского шва, левая игла будет
расположена выше правой.
Внимание! Перед снятием игл
машину необходимо отключить
от сети.
• Поворотом маховика на себя установите
иглы в крайнем верхнем положении.
• Поместите тонкий кусок материала
(фетр) под прижимную лапку. Опустите
иглы наполовину в материал.
• Ослабьте маленькой отверткой, но не
вынимайте винт крепления иглы.
Придерживая иглы рукой, поднимите
игловодитель. иглы должны остаться в
материале.
1. Левая оверлочная игла
2. Правая оверлочная игла
3 . Левая игла плоского шва
4. Правая игла плоского шва
Установка игл
• Взять иглу плоской стороной колбы назад.
• Вставить иглу до упора в иглодержатель.
• Опустить иглу в отверстие на игольной
пластине, она выстроится в линию с гнез-
дом иглы и затем направьте ее вверх.
Примечание! Если Вы вставляете иглы в
Отверстие А и В, необходимо ослабить
винты А и В. и после установки затянуть оба
винта.
Для швейной машины используйте иглы
#2054 .
13
