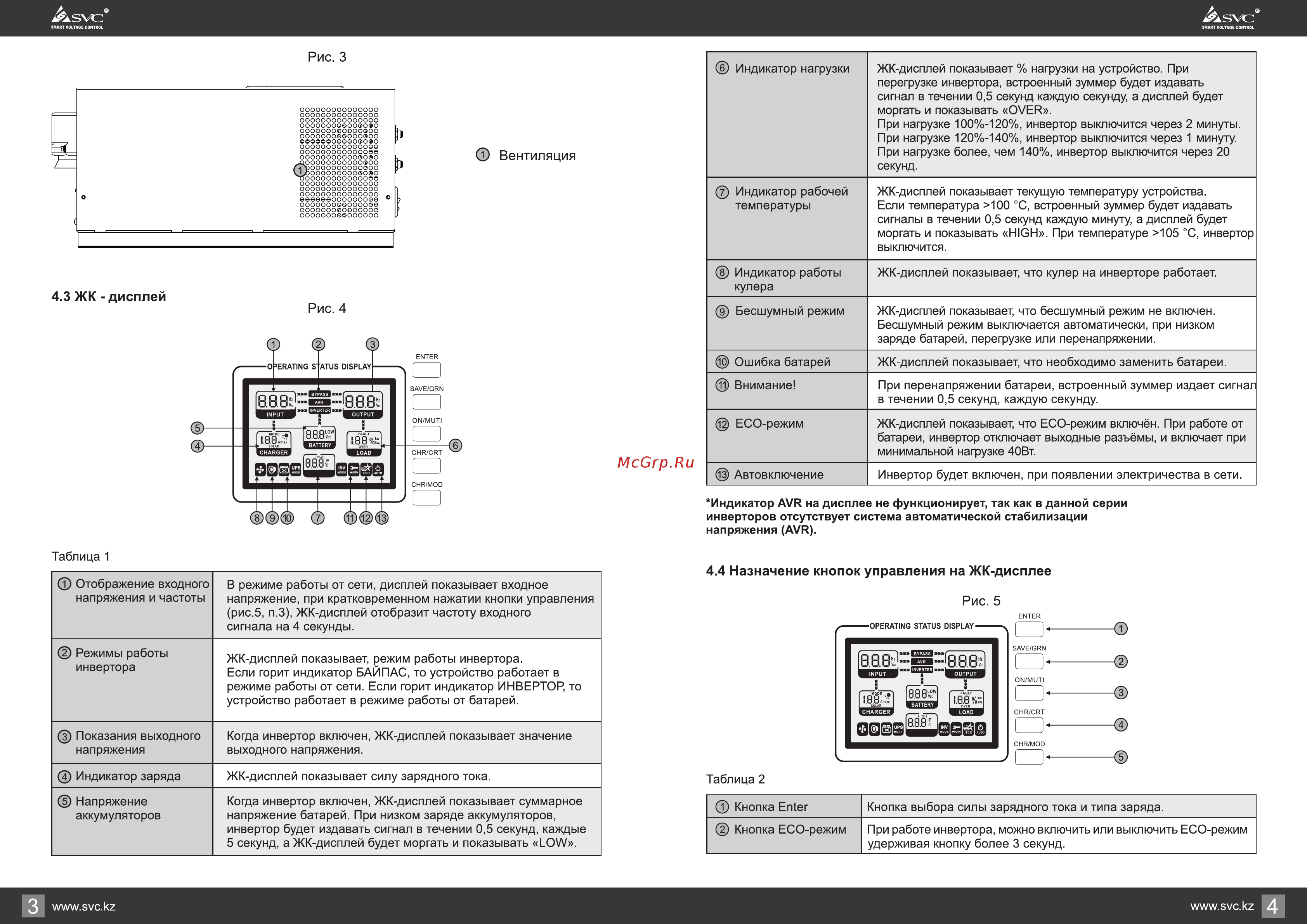

isksvc iiksvc SMART VOLTAGE CONTROL Рис 3 Индикатор нагрузки ЖК дисплей показывает нагрузки на устройство При перегрузке инвертора встроенный зуммер будет издавать сигнал в течении 0 5 секунд каждую секунду а дисплей будет моргать и показывать OVER При нагрузке 100 120 инвертор выключится через 2 минуты При нагрузке 120 140 инвертор выключится через 1 минуту При нагрузке более чем 140 инвертор выключится через 20 секунд Индикатор рабочей температуры ЖК дисплей показывает текущую температуру устройства Если температура 100 C встроенный зуммер будет издавать сигналы в течении 0 5 секунд каждую минуту а дисплей будет моргать и показывать HIGH При температуре 105 C инвертор выключится Индикатор работы кулера ЖК дисплей показывает что кулер на инверторе работает Бесшумный режим ЖК дисплей показывает что бесшумный режим не включен Бесшумный режим выключается автоматически при низком заряде батарей перегрузке или перенапряжении Ошибка батарей ЖК дисплей показывает что необходимо заменить батареи Внимание При перенапряжении батареи встроенный зуммер издает сигнал в течении 0 5 секунд каждую секунду ЕСО режим ЖК дисплей показывает что ЕСО режим включён При работе от батареи инвертор отключает выходные разъёмы и включает при минимальной нагрузке 40Вт Автовключение Инвертор будет включен при появлении электричества в сети ooooooooooooooo ooooooooooooooo eeeeeeeeeeooooe oooooooo ooao o OOOOOOOOOOOOQOC oooooo s ooo oc eee e QQQO o c oooooooooooooee oooooooooooooee 00000000000G09C ЛОООООООООООФОС ироооооооооооос J OOOOOOOOOOGO C иОООООООООООООС ooooooooooooooc ooooooooooooooc ooooooooooooooc eeeeeeoeeeoooea OOOOOOOQQOOOOO6 ooooooooooooooc Вентиляция ooooooooooooooc 4 3 ЖК дисплей Рис 4 Индикатор AVR на дисплее не функционирует так как в данной серии инверторов отсутствует система автоматической стабилизации напряжения АУР Таблица 1 4 4 Назначение кнопок управления на ЖК дисплее 0 Отображение входного напряжения и частоты 2 Режимы работы инвертора В режиме работы от сети дисплей показывает входное напряжение при кратковременном нажатии кнопки управления рис 5 п З ЖК дисплей отобразит частоту входного сигнала на 4 секунды Рис 5 OPERATING STATUS DISPLAY ЖК дисплей показывает режим работы инвертора Если горит индикатор БАЙПАС то устройство работает в режиме работы от сети Если горит индикатор ИНВЕРТОР то устройство работает в режиме работы от батарей Показания выходного напряжения Когда инвертор включен ЖК дисплей показывает значение выходного напряжения Индикатор заряда ЖК дисплей показывает силу зарядного тока Напряжение аккумуляторов Когда инвертор включен ЖК дисплей показывает суммарное напряжение батарей При низком заряде аккумуляторов инвертор будет издавать сигнал в течении 0 5 секунд каждые 5 секунд а ЖК дисплей будет моргать и показывать LOW Таблица 2 Кнопка Enter Кнопка выбора силы зарядного тока и типа заряда Кнопка ЕСО режим При работе инвертора можно включить или выключить ЕСО режим удерживая кнопку более 3 секунд
