Svc EP-2012 [8/8] Страница 8

Содержание

• Выходного сигнала 1
• Инвертор ер серии 1
• Инвертор с синусоидальной формой 1
• Прочитайте и сохраните данное руководство 1
• Руководство пользователя 1
• Страница 1 1
• А важно 2
• Аннотация 2
• Внимание опасность поражения электрическим током 2
• Описание внешнего вида 2
• Распаковка и проверка 2
• Содержание 2
• Страница 2 2
• Установка 2
• Iiksvc 3
• Isksvc 3
• Вентиляция 3
• Жк дисплей 3
• Назначение кнопок управления на жк дисплее 3
• Рис 3 3
• Рис 4 3
• Рис 5 3
• Страница 3 3
• Às c isksvc 4
• А осторожно 4
• Иллюстрации подключения аккумуляторных батарей к инвертору 4
• Иллюстрация подключения инвертора к сети и подключения нагрузки 4
• Красный провод подсоединяется к плюсовому полюсу синий провод к минусовому убедитесь что кабель надежно подсоединен не перепутайте и не замыкайте провода это может привести к необратимым последствиям 4
• При подключении аккумулятора обратите внимание на тип аккумуляторной батареи приведённый в таблице 5 4
• При подключении более одного аккумулятора к инвертору 12в подключение необходимо осуществлять параллельно чтобы суммарное напряжение было равно 12в 4
• При подключении к инвертору нагрузок таких как электродвигатель холодильник лазерный принтер и прочих максимальная мощность инвертора должна быть такой же как пусковая мощность так как пусковая мощность подобных приборов от двух до пяти раз выше их средне потребляемой мощности 4
• При подсоединении проводов к аккумулятору возможно возникновение искры в этот момент заряжаются конденсаторы внутри устройства 4
• Страница 4 4
• Эксплуатация 4
• Или 3 35 м 5
• Используйте кабеля 2 50 м 5
• Обратите внимание что если имеются проблемы с использованием например кабеля 90 м 5
• Правильней всего использовать 1 кабель для подключения но так как кабеля в основном состоят из меди не имеет значения используется 1 кабель или несколько кабелей работа любого устройства может быть улучшена более толстым кабелем и более короткой трассой подключения поэтому используйте длину кабеля как можно короче 5
• При подключении более двух аккумулятора к инвертору 24в подключение необходимо осуществлять параллельными группами чтобы суммарное напряжение было равно 24в 5
• При подключении более четырех аккумуляторов к инвертору 48в подключение необходимо осуществлять параллельными группами чтобы суммарное напряжение было равно 48в 5
• Режимы заряда 5
• Рис 8 рис 10 5
• Рис 9 5
• Страница 5 5
• Тип используемых кабелей в м 5
• Æksvc 6
• Автозарядка 6 при подаче электричества инвертор заряжает аккумулятор автоматически и индикатор заряда таб п 3 показывает что аккумулятор заряжается при условии что аккумулятор не заряжен на 100 6
• Вентилятор должен работать на минимальной скорости необходимой для 6
• Вентилятор не должен включаться выключаться неожиданно 6
• Включение и отключение устройства 6 для включения отключения инвертора удерживайте кнопку рис п управления в течении 3 х секунд 6 функция автовключения таб п 3 включит инвертор автоматически если энергоснабжение восстановлено 6
• Метод работы вентилятора зависит от режима работы инвертора или заряда работа вентилятора устроена таким образом чтобы гарантировать высокую надежность и стабильную работу устройства при температуре 50с 6
• Охлаждения устройства 6
• Режим работы 6
• Режим работы от батареи 6 индикатор заряда таб п отображает заряд аккумулятора если заряд батареи на исходе индикатор заряда постоянно мигает а встроенный динамик издает длинные звуковые сигналы необходимо срочно выключить либо подключить инвертор к сети 6
• Режим работы от сети 6 на дисплее отображается входное и выходное напряжение таб п 3 6 на дисплее отображается процент заряда аккумулятора таб п 6 при подсоединении большого количество устройств с высоким потреблением энергии показания дисплея отображают соответствующее увеличение уровня нагрузки таб п при нагрузке более чем 100 индикатор перегрузки устройства таб п постоянно мигает а встроенный динамик издает длинные звуковые сигналы необходимо срочно уменьшить нагрузку до момента отключения сигнала тревоги 6
• Скорость вентилятора зависит от температуры и напряжения устройства 6
• Страница 6 6
• Технические характеристики 6
• Тип работы охлаждения 6
• Уровень шума вентилятора не должен превышать 60 дцб 6
• Isksvc 7
• Выявление и устранение неисправностей 7
• Общие характеристики 7
• Страница 7 7
• Таблица устранения неисправностей 7
• Внимание данная серия инверторов не нуждается в техническом обслуживании 8
• Инструкции по технике безопасности 8
• Не поставляется в комплекте 8
• Рекомендации по эксплуатации и замене аккумуляторной батареи 8
• Страница 8 8

Похожие устройства

• Svc PT-3K Инструкция по эксплуатации
• Svc RTL-5KL-LCD Инструкция по эксплуатации
• Svc RT-2KL-LCD Инструкция по эксплуатации
• Svc RT-3KL-LCD Инструкция по эксплуатации
• Svc EP-4048 Инструкция по эксплуатации
• Svc EP-6048 Инструкция по эксплуатации
• Svc PT-6K Инструкция по эксплуатации
• Svc PT-10K Инструкция по эксплуатации
• Svc PT-3C10KL Инструкция по эксплуатации
• Svc RT-10KL Инструкция по эксплуатации
• Svc PT-3C15KL Инструкция по эксплуатации
• Svc GP33-20KVA Инструкция по эксплуатации
• Svc GP33-40KVA Инструкция по эксплуатации
• Svc GP33-60KVA Инструкция по эксплуатации
• Challenger HomePro 1000 Инструкция по эксплуатации
• Challenger HomePro 2000 Инструкция по эксплуатации
• Challenger HomePro 3000 Инструкция по эксплуатации
• Сибконтакт ИС2-12-300 инвертор DC-AC Инструкция по эксплуатации
• Сибконтакт ИС3-12-600 инвертор DC-AC Инструкция по эксплуатации
• Сибконтакт ИБПС-12-350M OnLine Инструкция по эксплуатации

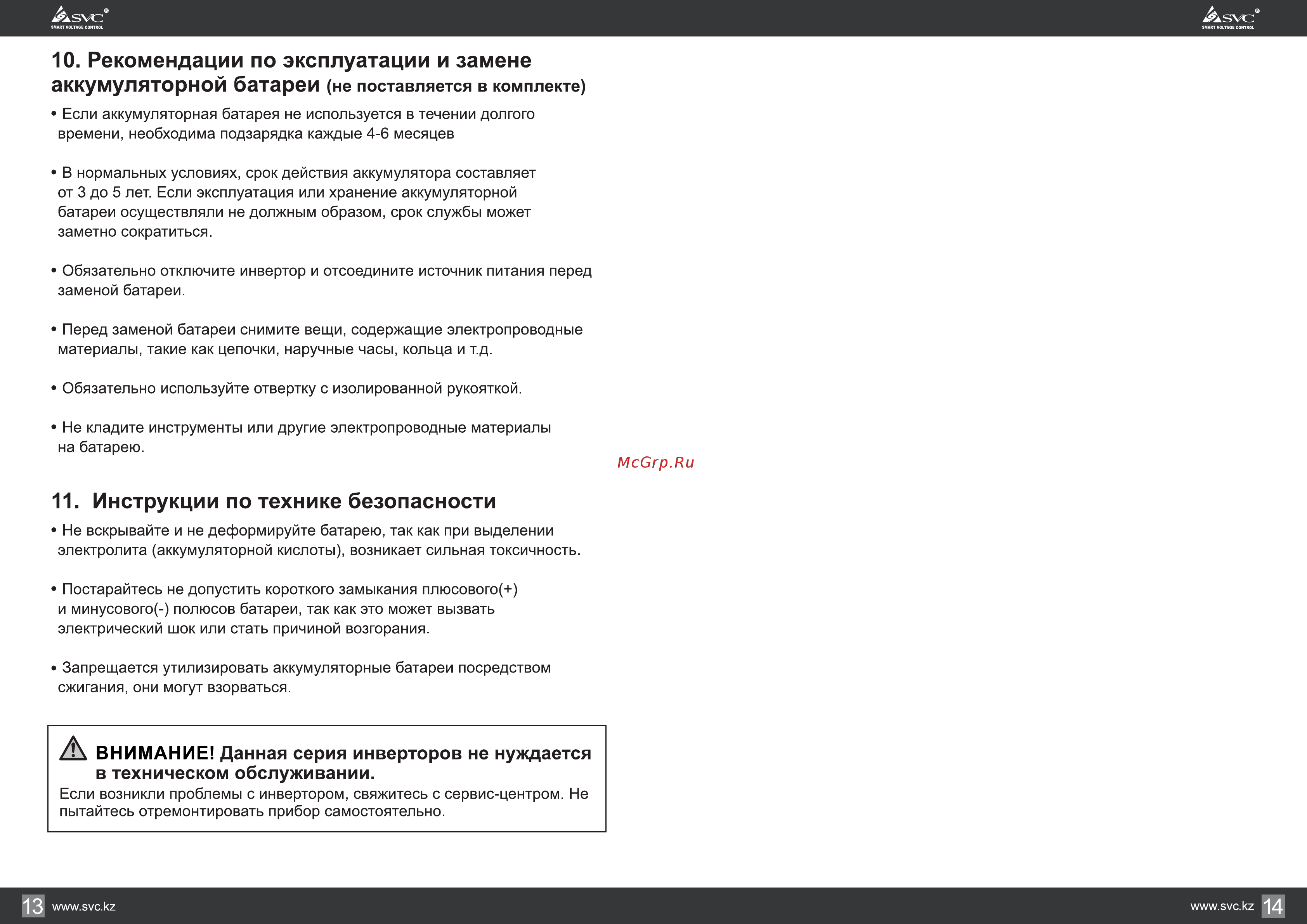

10 Рекомендации по эксплуатации и замене аккумуляторной батареи не поставляется в комплекте Если аккумуляторная батарея не используется в течении долгого времени необходима подзарядка каждые 4 6 месяцев В нормальных условиях срок действия аккумулятора составляет от 3 до 5 лет Если эксплуатация или хранение аккумуляторной батареи осуществляли не должным образом срок службы может заметно сократиться Обязательно отключите инвертор и отсоедините источник питания перед заменой батареи Перед заменой батареи снимите вещи содержащие электропроводные материалы такие как цепочки наручные часы кольца и т д Обязательно используйте отвертку с изолированной рукояткой Не кладите инструменты или другие электропроводные материалы на батарею 11 Инструкции по технике безопасности Не вскрывайте и не деформируйте батарею так как при выделении электролита аккумуляторной кислоты возникает сильная токсичность Постарайтесь не допустить короткого замыкания плюсового и минусового полюсов батареи так как это может вызвать электрический шок или стать причиной возгорания Запрещается утилизировать аккумуляторные батареи посредством сжигания они могут взорваться ВНИМАНИЕ Данная серия инверторов не нуждается в техническом обслуживании Если возникли проблемы с инвертором свяжитесь с сервис центром Не пытайтесь отремонтировать прибор самостоятельно
